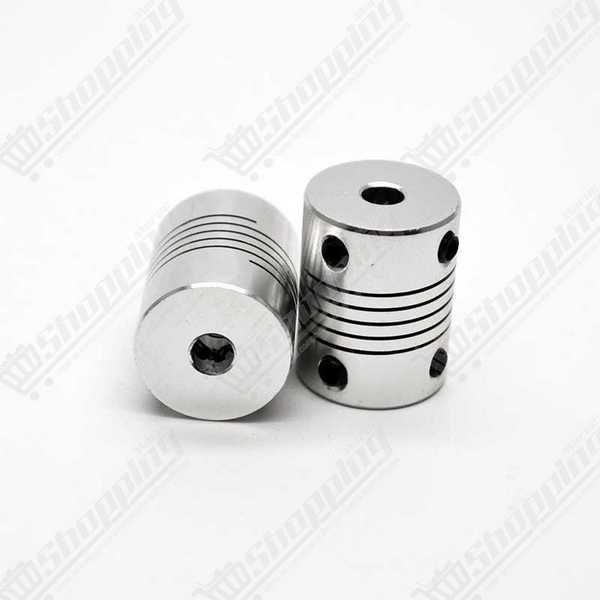

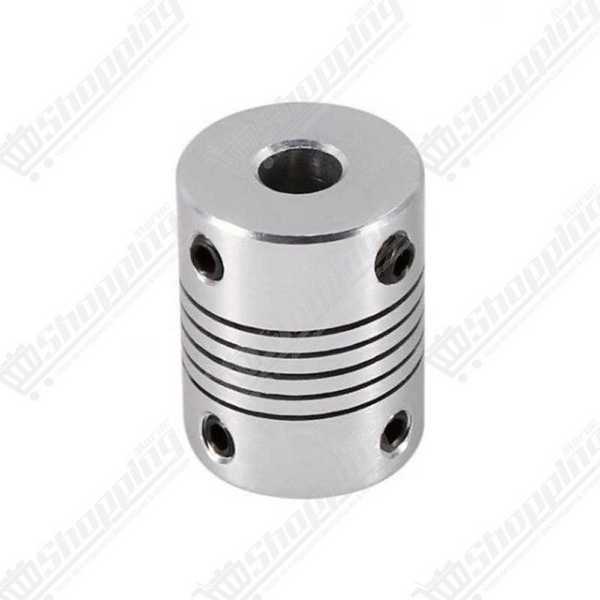

Accouplement flexible 6.35mm x 8mm
Coupleur flexible haute performance pour relier moteur 6.35mm et vis 8mm avec précision.
- Alésage : 6,35 mm (NEMA 23) x 8 mm
- Diamètre extérieur : 19 mm
- Longueur totale : 25 mm
- Matériau : Alliage d'aluminium
- Fixation : Vis sans tête (incluses)
Maîtrisez la Transmission : Accouplement Flexible 6.35mm x 8mm
La précision de votre machine dépend de la qualité de ses liaisons. Vous cherchez à relier un moteur puissant à une vis sans fin sans sacrifier la fluidité ? L'accouplement flexible 6.35mm x 8mm est le trait d'union mécanique indispensable pour vos projets de mécatronique. Conçu spécifiquement pour compenser les inévitables défauts d'alignement entre votre moteur et votre axe de transmission, ce composant absorbe les vibrations tout en garantissant une transmission de couple rigide. C'est la solution idéale pour passer d'un arbre moteur standard de 1/4 de pouce (6,35 mm) à une tige filetée ou vis trapézoïdale métrique de 8 mm, assurant ainsi la longévité de vos roulements et la précision de vos mouvements.
Caractéristiques Techniques Avancées du Coupleur 6.35mm - 8mm
- Adaptabilité Parfaite : Transition précise d'un alésage de 6,35 mm (standard NEMA 23) vers 8,00 mm (standard vis T8).
- Technologie Zéro Backlash : Conception rigide en torsion garantissant une absence totale de jeu pour une répétabilité maximale en impression 3D et usinage CNC.
- Compensation Dynamique : Capable d'absorber un désalignement angulaire jusqu'à 2° et radial de 0,2 mm, protégeant ainsi l'arbre moteur de la fatigue.
- Matériaux Robustes : Usiné dans un alliage d'aluminium haute résistance, offrant un excellent rapport poids/puissance (environ 16 g à 25 g).
- Fixation Sécurisée : Serrage par vis sans tête (Grub screws) ou moyeux de serrage pour un maintien inébranlable même à 10 000 tr/min.
Pourquoi Choisir cet Accouplement pour vos Projets CNC et 3D ?
- Liaison Moteur NEMA 23 : Le choix numéro un pour connecter les moteurs pas-à-pas de type NEMA 23 (souvent en axe 1/4") aux vis d'entraînement des machines-outils.
- Protection Mécanique : Agit comme un fusible mécanique en absorbant les chocs et vibrations, évitant ainsi la rupture prématurée de l'axe moteur ou l'usure des vis à billes.
- Silence de Fonctionnement : La structure flexible réduit la résonance acoustique, rendant vos mouvements linéaires plus silencieux et plus fluides.
- Polyvalence : Indispensable pour la construction de routeurs CNC, de graveurs laser, et d'imprimantes 3D haute performance nécessitant une transmission de couple sans glissement.
Fiche Technique Détaillée : Accouplement NEMA 6.35x8mm
| Caractéristique | Valeur / Spécification |
|---|---|
| Diamètre Alésage 1 (Moteur) | 6,35 mm (1/4 pouce) |
| Diamètre Alésage 2 (Vis) | 8,00 mm |
| Diamètre Extérieur (D) | 19 mm (Standard) |
| Longueur Totale (L) | 25 mm |
| Matériau | Alliage d'Aluminium (HE-30 ou 7075-T6) |
| Couple Nominal / Max | 0,5 Nm à 6 Nm (Max 12 Nm selon modèle) |
| Vitesse Max | Jusqu'à 16 000 tr/min |
| Désalignement Angulaire | Max 1,5° - 2° |
Commander votre Accouplement Flexible 6.35mm x 8mm au Maroc
Ne laissez pas une pièce défaillante stopper votre production. Commandez dès maintenant votre accouplement flexible 6.35mm x 8mm et bénéficiez d'une livraison rapide partout au Maroc. Nos composants sont en stock et prêts à être expédiés pour garantir que votre machine CNC ou votre imprimante 3D soit opérationnelle au plus vite, le tout à un prix compétitif.
Questions Fréquentes sur le Montage des Coupleurs Flexibles
Cet accouplement est-il compatible avec les moteurs NEMA 23 ?
Oui, absolument. La grande majorité des moteurs NEMA 23 sont équipés d'un arbre de sortie de 6,35 mm (1/4 pouce). Ce coupleur est spécifiquement dimensionné pour faire le pont entre ce standard et les vis trapézoïdales de 8 mm très courantes en robotique.
Ce produit présente-t-il un jeu mécanique (backlash) ?
Non, s'il est utilisé correctement. Les modèles à coupe hélicoïdale (spiral) sont usinés pour offrir un "zéro backlash" en rotation. C'est crucial pour la précision CNC, bien qu'une légère élasticité axiale (effet ressort) soit normale pour compenser les désalignements.
Comment éviter que les arbres ne glissent à l'intérieur de l'accouplement ?
Le secret réside dans la préparation. Nettoyez les arbres pour retirer toute trace d'huile. Serrez fermement les vis sans tête avec une clé Allen de 2 mm. Pour une sécurité maximale, alignez l'une des vis sur le méplat (partie plate) de l'arbre moteur si celui-ci en possède un.
Peut-il corriger un mauvais alignement important entre le moteur et la vis ?
Attention, ce coupleur est conçu pour compenser, pas pour réparer une mauvaise construction. Il gère les désalignements légers (angulaires et radiaux). Un alignement structurel initial précis reste impératif pour éviter des vibrations excessives et une usure prématurée des roulements.
Quelle est la différence entre le modèle "spiral" et le modèle "plum" (étoile) ?
Le modèle spiral (hélicoïdal) est monobloc en aluminium, offrant une excellente flexibilité. Le modèle plum (à mâchoires) intègre un insert en élastomère (l'araignée) qui absorbe mieux les vibrations et supporte des couples plus élevés, idéal pour les applications plus lourdes.
