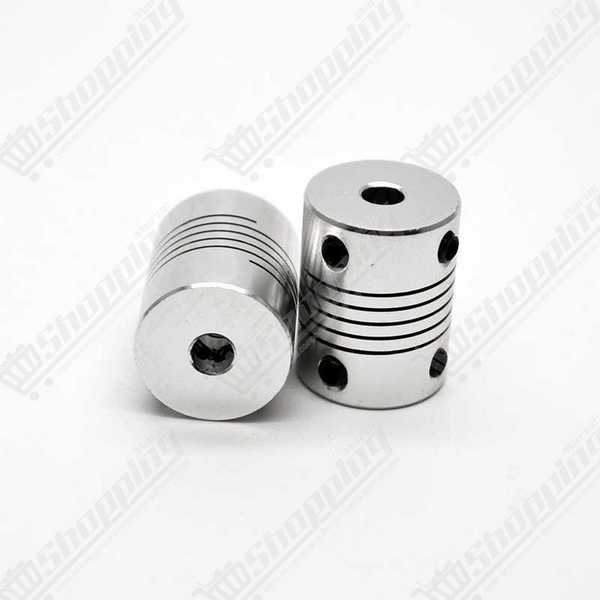

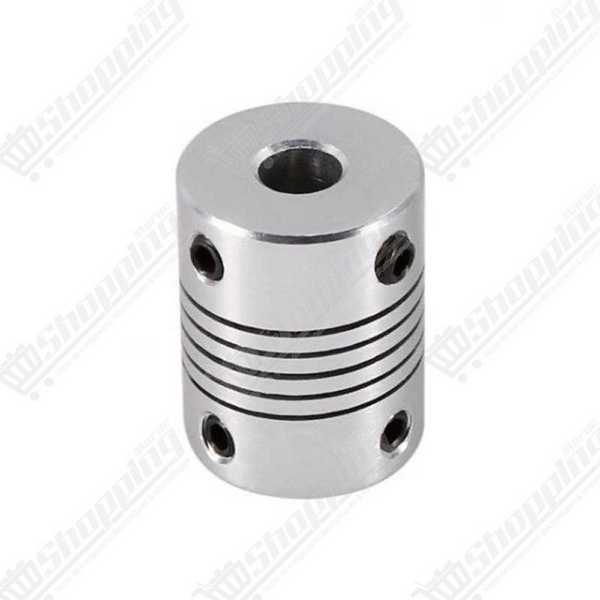

Coupleur d'axe flexible en aluminium 6mm x 8mm
Coupleur flexible en aluminium 6mm vers 8mm assurant une transmission précise pour machines CNC et imprimantes 3D.
- Diamètres : Entrée 6 mm / Sortie 8 mm
- Matériau : Alliage d'aluminium haute résistance
- Structure : Hélicoïdale sans jeu (Zero Backlash)

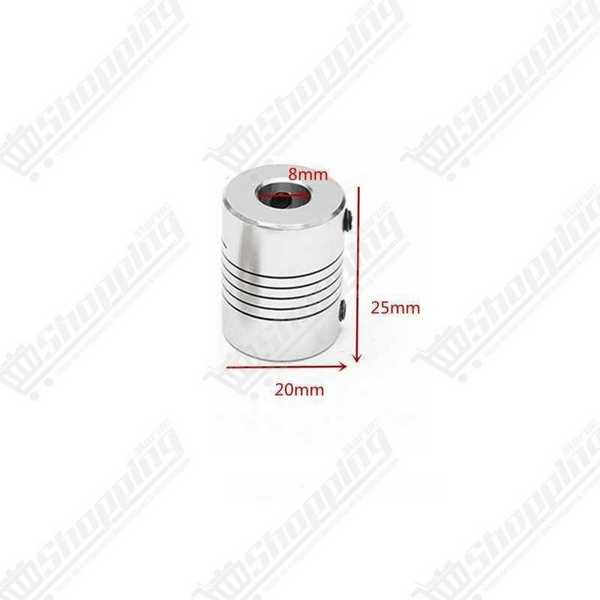

- Dimensions : 19 mm (OD) x 25 mm (L)
- Utilisation : Axes Z, moteurs NEMA, tiges filetées
Transmission Haute Précision : Coupleur Flexible 6mm x 8mm
Le Coupleur Flexible 6mm x 8mm est l'élément indispensable pour garantir une liaison mécanique fiable entre vos moteurs et vos axes de transmission. Fabriqué en alliage d'aluminium de qualité industrielle, ce coupleur hélicoïdal absorbe les imperfections d'alignement tout en transmettant le couple moteur avec une fidélité absolue, éliminant ainsi le jeu mécanique (backlash) nuisible à la précision de vos impressions 3D ou usinages CNC.
Pourquoi choisir ce coupleur hélicoïdal ?
- Technologie Zéro Jeu : Sa conception monobloc à fente en spirale assure une réactivité immédiate lors des changements de direction, idéale pour les axes Z des imprimantes 3D.
- Protection des Composants : Il compense efficacement les désalignements angulaires, radiaux et axiaux, protégeant ainsi les roulements de vos moteurs pas à pas et vos tiges filetées contre l'usure prématurée.
- Fonctionnement Silencieux : La flexibilité de l'aluminium amortit les vibrations et résonances, contribuant à une machine plus stable et moins bruyante.
- Léger et Robuste : Avec un poids plume (env. 15-18g), il minimise l'inertie du système tout en offrant une excellente résistance à la fatigue.
Applications et Compatibilité
Ce coupleur est standardisé pour une multitude de projets DIY et industriels :
- Imprimantes 3D : Liaison parfaite entre un moteur (axe 6mm) et une tige trapézoïdale T8 (8mm).
- Machines CNC : Transmission fluide pour les axes X, Y ou Z sur graveurs et fraiseuses de bureau.
- Robotique : Connexion fiable pour encodeurs rotatifs et petits servomoteurs.
Caractéristiques Techniques
| Caractéristique | Détail |
|---|---|
| Type | Coupleur Flexible Hélicoïdal |
| Matériau | Alliage Aluminium (Anodisé) |
| Diamètre Alésage 1 | 6,00 mm |
| Diamètre Alésage 2 | 8,00 mm |
| Diamètre Extérieur | 19 mm |
| Longueur | 25 mm |
| Fixation | Vis sans tête (M3/M4) incluses |
Conseils d'Installation
Pour une performance optimale, veillez à ne pas mettre les deux arbres en contact direct à l'intérieur du coupleur. Laissez un espacement de 1 à 2 mm au centre pour permettre à la partie hélicoïdale de travailler librement et de compenser les écarts sans contrainte.
