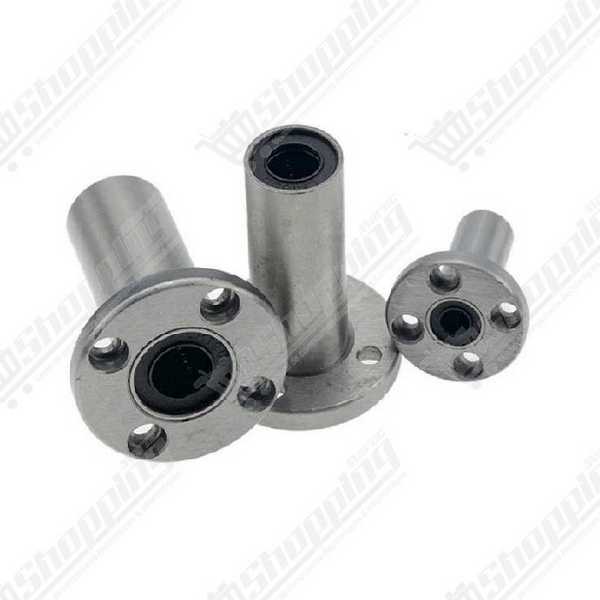

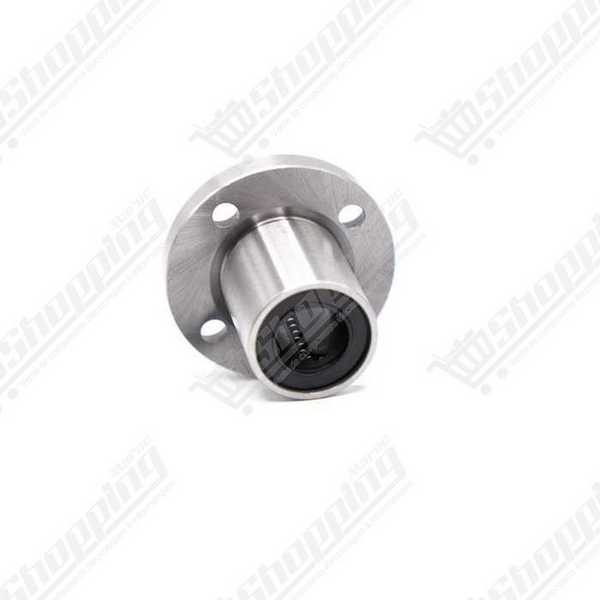

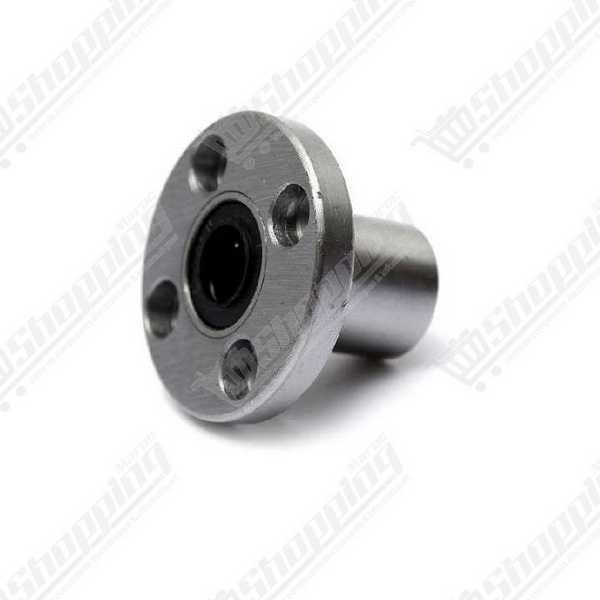

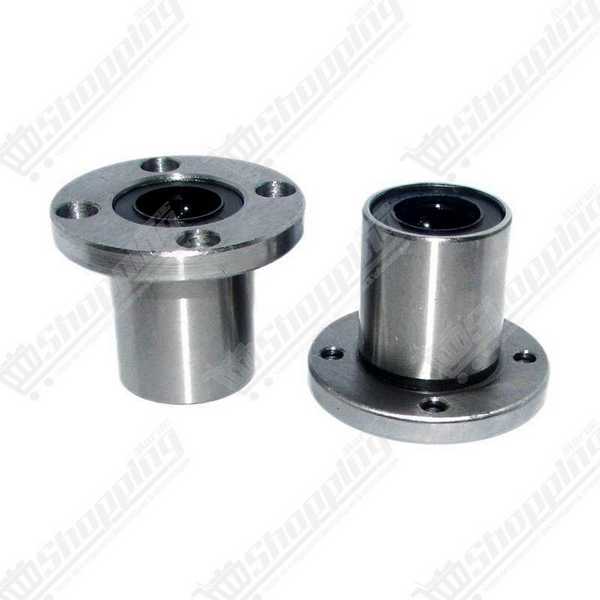

Roulement linéaire LMF10UU avec bride ronde
Roulement à billes linéaire LMF 10UU avec bride ronde de 40mm pour guidage précis sur arbre 10mm.
- Diamètre arbre : 10 mm
- Diamètre bride : 40 mm
- Longueur totale : 29 mm
- Charge dynamique : 372 N
- Corps en acier GCr15 trempé
- Joints d'étanchéité intégrés
Précision et Stabilité avec le Roulement Linéaire LMF 10UU
Le roulement linéaire LMF 10UU est la solution technique idéale pour vos systèmes de guidage nécessitant une fixation frontale rigide. Conçu pour glisser sans accroc sur des arbres de 10 mm, ce modèle se distingue par sa bride ronde intégrée de 40 mm.
Fini les supports complexes et les alignements hasardeux : la bride permet un montage direct et perpendiculaire sur vos châssis. C'est le composant de choix pour éliminer le jeu et renforcer la structure de vos imprimantes 3D, machines CNC ou robots cartésiens.
Conception Robuste et Durable
- Fixation Solide : La bride circulaire offre une assise large de 40 mm avec 4 points de fixation, garantissant une stabilité supérieure aux douilles cylindriques classiques.
- Fluidité Optimale : Équipé de 4 circuits de billes en acier rectifié et d'une cage en résine polymère, ce roulement assure un mouvement linéaire silencieux et fluide.
- Résistance Industrielle : Le corps en acier GCr15 trempé assure une longue durée de vie. Il supporte une charge statique de 549 N et dynamique de 372 N.
- Double Étanchéité (UU) : Les joints racleurs en caoutchouc installés aux deux extrémités protègent le mécanisme contre la poussière et les copeaux, tout en retenant le lubrifiant.
Domaines d'Application
- Axe Z Imprimantes 3D : Élimination du "wobble" grâce à la fixation rigide sur les supports de plateau ou de chariot X.
- Petites Machines CNC : Guidage précis des axes X et Y sur portiques.
- Automatisation : Systèmes de tiroirs motorisés, bras manipulateurs et gabarits de contrôle nécessitant un guidage sur barre de 10 mm.
Caractéristiques Techniques : LMF 10UU
| Spécification | Donnée |
|---|---|
| Diamètre Intérieur (Arbre) | 10 mm (Tolérance 0/-9 µm) |
| Diamètre Extérieur (Corps) | 19 mm |
| Diamètre de la Bride (Df) | 40 mm |
| Longueur Totale (L) | 29 mm |
| Entraxe Fixation (Dp) | Cercle de 29 mm |
| Trous de fixation | 4 trous de 4,5 mm (Lamage 8 mm) |
| Charge Dynamique (C) | 372 N (~38 kgf) |
| Charge Statique (Co) | 549 N (~56 kgf) |
| Matériaux | Acier GCr15 / Cage Résine |
| Poids | Env. 70 g |
Achetez votre LMF 10UU au Maroc
Optimisez la précision de vos machines sans attendre. Commandez votre roulement linéaire LMF 10UU dès aujourd'hui et profitez d'une livraison rapide partout au Maroc. Stock garanti et prix compétitif pour vos projets DIY et industriels.
FAQ : Installation du LMF 10UU
Q : Quel type de vis utiliser pour la fixation ?
R : Les trous de 4,5 mm sont conçus pour des vis M4. Le lamage permet d'utiliser des vis à tête cylindrique pour une finition affleurante.
Q : Faut-il graisser le roulement avant usage ?
R : Oui. Le roulement est livré avec une huile de conservation. Il est recommandé de le nettoyer et d'appliquer une graisse au lithium ou une huile synthétique de qualité pour garantir sa longévité.
Q : Quelle est la tolérance de l'arbre recommandée ?
R : Pour un jeu minimal et un mouvement fluide, utilisez des arbres rectifiés de 10 mm avec une tolérance h6 ou h7.
Q : Le roulement supporte-t-il les hautes températures ?
R : La cage interne étant en résine, la température de fonctionnement ne doit pas dépasser 80°C.
