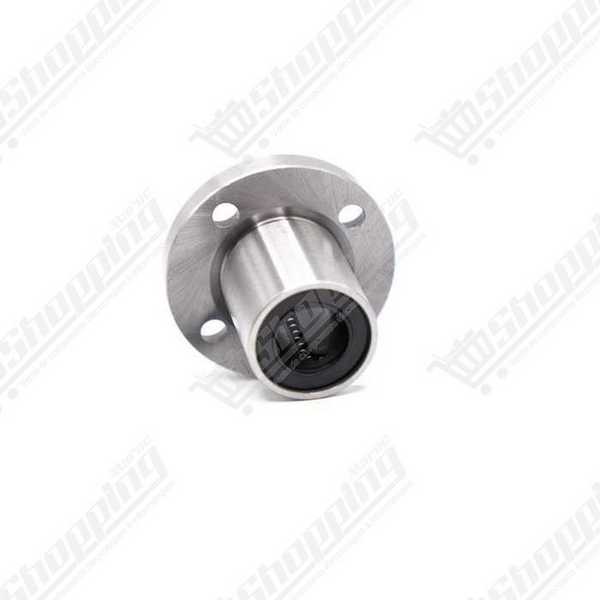

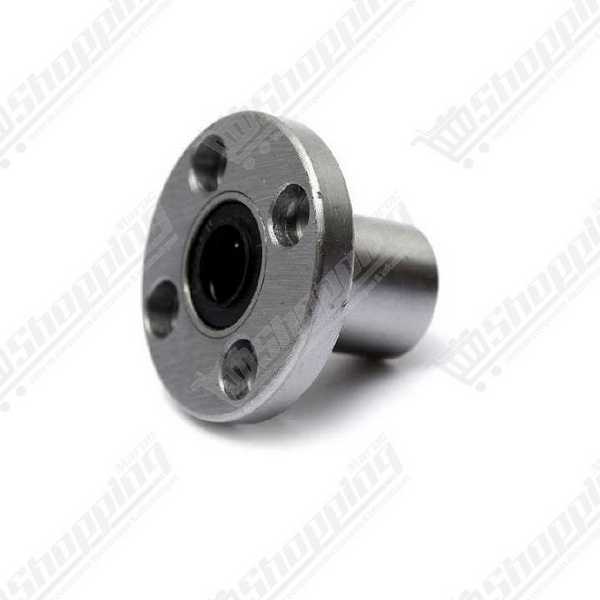

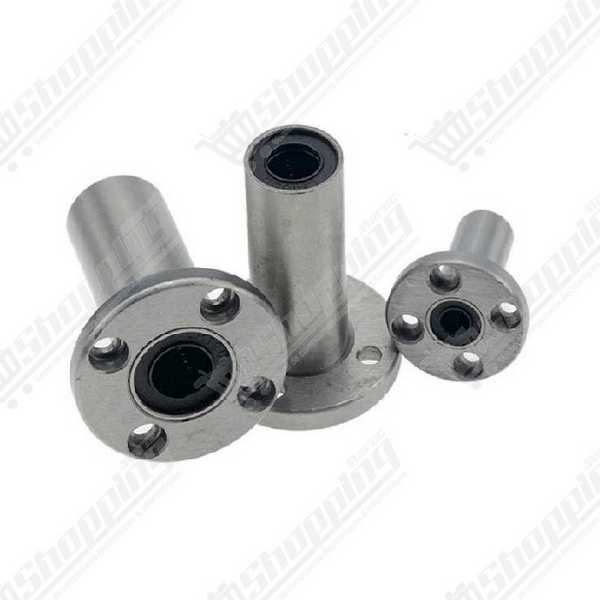

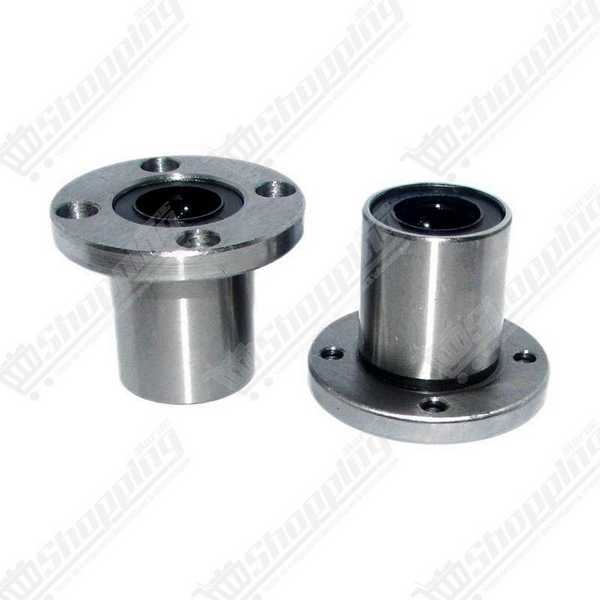

Roulement linéaire LMF16UU avec bride ronde
Roulement linéaire 16mm de haute précision avec bride ronde pour une fixation robuste sur machines CNC.
- Diamètre arbre : 16 mm
- Type de bride : Ronde (48 mm)
- Charge dynamique : 774 N
- Matériau : Acier GCr15 trempé
- Étanchéité : Double joint (UU)
Optimisez la Stabilité de vos Axes avec le Roulement Linéaire LMF 16UU à Bride Ronde
Vous cherchez à éliminer les vibrations parasites sur vos axes Z ou vos guidages horizontaux ? Le LMF 16UU est la solution d'ingénierie idéale pour ceux qui exigent une fixation rigide sans compromis. Contrairement aux douilles standards nécessitant des logements complexes, ce modèle intègre une bride ronde de 48 mm, permettant un montage direct et solide sur vos parois ou profilés. Conçu pour des arbres de précision de 16 mm, il offre une glisse fluide et silencieuse, transformant la mécanique de vos machines CNC ou imprimantes 3D en systèmes de haute précision.
Caractéristiques Techniques Clés du Palier LMF 16UU
- Géométrie Intégrée : Bride ronde (Round Flange) éliminant le besoin de blocs de support additionnels pour une installation compacte.
- Précision Diamétrale : Ajustement parfait pour arbre de 16 mm avec une tolérance stricte (0 / -9 µm) pour un guidage sans jeu.
- Robustesse : Corps en Acier GCr15 trempé assurant une résistance exceptionnelle à l'usure et aux chocs.
- Charge Supportée : Capable d'encaisser une charge dynamique de 774 N et une charge statique de 1 180 N.
- Fluidité Maximale : Système à 5 rangées de billes avec cage en résine polymère pour réduire le bruit de frottement.
- Protection : Double étanchéité avec joints racleurs (Suffixe UU) pour bloquer la poussière et retenir la graisse.
Applications et Avantages du Guidage à Bride Ronde
- Fixation Simplifiée : Idéal pour les montages en façade où l'espace est limité. Percez, vissez, et votre axe est aligné.
- Imprimantes 3D et CNC : Parfait pour stabiliser les plateaux chauffants ou les axes Z, réduisant le "wobble" (oscillation) pour des impressions nettes.
- Rétrofit Industriel : Remplacez facilement des roulements usés sur des machines d'emballage ou de textile grâce aux dimensions standardisées.
- Durabilité Accrue : La combinaison de l'acier chromé et du traitement thermique garantit une longue durée de vie, même en cycle intensif.
Fiche Technique Détaillée : LMF 16UU
| Caractéristique | Valeur / Spécification |
|---|---|
| Diamètre Intérieur (d) | 16 mm |
| Diamètre Extérieur (D) | 28 mm |
| Diamètre de Bride (D1) | 48 mm |
| Longueur Totale (L) | 37 mm |
| Capacité de Charge Dynamique (C) | 774 N |
| Capacité de Charge Statique (Co) | 1 180 N |
| Fixation (PCD) | Cercle de perçage de 38 mm |
| Trous de Montage | 4 trous (Ø 4,5 mm) |
| Matériau | Acier à roulement GCr15 + Cage Résine |
| Poids | Env. 0,134 kg |
Commander votre Roulement LMF 16UU au Maroc
Ne laissez pas un guidage médiocre ralentir vos projets. Commandez dès maintenant votre LMF 16UU avec bride ronde et profitez d'une disponibilité immédiate. Nous assurons une livraison rapide partout au Maroc, de Casablanca à Tanger, au meilleur prix du marché. Fiabilisez vos assemblages mécaniques dès aujourd'hui avec ce composant incontournable.
Questions Fréquentes sur l'Installation du LMF16UU
Q1: Quelle tolérance d'arbre est recommandée pour une utilisation optimale du LMF16UU ?
Pour garantir la précision annoncée, il est impératif d'utiliser des arbres de guidage rectifiés avec une tolérance h6. L'utilisation de tubes standards ou de barres non calibrées entraînera un jeu mécanique destructeur ou un blocage des billes.
Q2: Quel type de lubrifiant faut-il appliquer pour l'entretien ?
Privilégiez une graisse blanche au lithium de bonne qualité ou une huile fine pour glissières. Évitez absolument les dégrippants (type WD-40 standard) qui nettoient mais ne lubrifient pas, risquant d'endommager les billes à long terme.
Q3: Quelle est la différence entre le modèle LMF16UU et le LMK16UU ?
La distinction est uniquement géométrique au niveau de la fixation : le LMF possède une bride ronde, tandis que le LMK a une bride carrée. Les performances internes, la charge et le diamètre de 16 mm sont strictement identiques.
Q4: Pourquoi mon roulement semble-t-il "gratter" ou se bloquer lors du montage ?
Un point dur indique souvent un défaut d'alignement (parallélisme) entre vos deux arbres. Si les supports ne sont pas parfaitement d'équerre, une contrainte latérale s'exerce sur les billes. Vérifiez votre équerrage avant de serrer définitivement la bride.
Q5: Quelles vis utiliser pour fixer la bride du LMF 16UU ?
Les trous de fixation mesurent 4,5 mm de diamètre. Il est donc recommandé d'utiliser des vis M4 avec une longueur adaptée à votre support. Assurez-vous d'utiliser des rondelles si nécessaire pour une bonne répartition de la pression.
Q6: Peut-on utiliser ce roulement pour un mouvement vertical ?
Oui, le LMF 16UU convient aux mouvements verticaux. Cependant, fixez toujours la bride sur la partie supérieure de votre charge (en suspension) ou assurez-vous que la charge appuie contre la bride, pour éviter que le corps du roulement ne se désolidarise de son support sous l'effet de la gravité.
