Arbre de guidage linéaire 12mm
Arbre de guidage 12mm en acier trempé rectifié pour une fluidité et précision optimale de vos machines CNC.
- Diamètre : 12 mm (Tolérance g6)
- Matériau : Acier Cf53 (58-64 HRC)
- Traitement : Chromé dur et poli
- Compatibilité : Douilles LM12UU / SCS12UU
- Usage : Impression 3D et CNC
Stabilité et Précision avec l'Arbre de Guidage Linéaire 12mm
Besoin de fluidité absolue pour vos projets mécaniques ? Ne laissez pas le jeu mécanique ruiner vos impressions 3D ou vos découpes CNC. L'arbre de guidage linéaire de 12 mm n'est pas une simple tige métallique ; c'est la colonne vertébrale de votre système de mouvement. Conçu en acier Cf53 à haute teneur en carbone, cet axe est rectifié et trempé pour offrir une surface de roulement impénétrable. Que vous construisiez une graveuse laser ou que vous remplaciez les axes d'une imprimante 3D, ce composant garantit une translation sans friction et une résistance exceptionnelle face aux contraintes répétées des douilles à billes.
Performance Mécanique de l'Axe de Précision 12mm
- Dureté Extrême : Traitement par induction atteignant 58 à 64 HRC, rendant l'arbre imperméable aux rayures causées par les billes d'acier.
- Précision Dimensionnelle : Tolérance standard g6 assurant un ajustement "zéro jeu" avec les roulements linéaires.
- Finition Miroir : Surface rectifiée et polie avec une rugosité Ra ≤ 0,8 µm pour un glissement silencieux et fluide.
- Résistance Améliorée : Revêtement en Chrome dur (10-20 µm) protégeant contre la corrosion et l'usure prématurée.
- Géométrie Parfaite : Rectitude optimisée à environ 0,1 mm par mètre, essentielle pour les longs trajets de guidage.
Applications et Compatibilité du Rail Rond W12
- Construction de CNC : Idéal pour les axes X et Y des fraiseuses numériques DIY nécessitant une rigidité structurelle.
- Impression 3D : Remplacement standard pour les imprimantes utilisant des tiges de 12 mm, éliminant le "wobble" (vibrations) sur l'axe Z.
- Compatibilité Universelle : S'interface parfaitement avec les douilles à billes LM12UU, les blocs SCS12UU et les paliers SBR12UU.

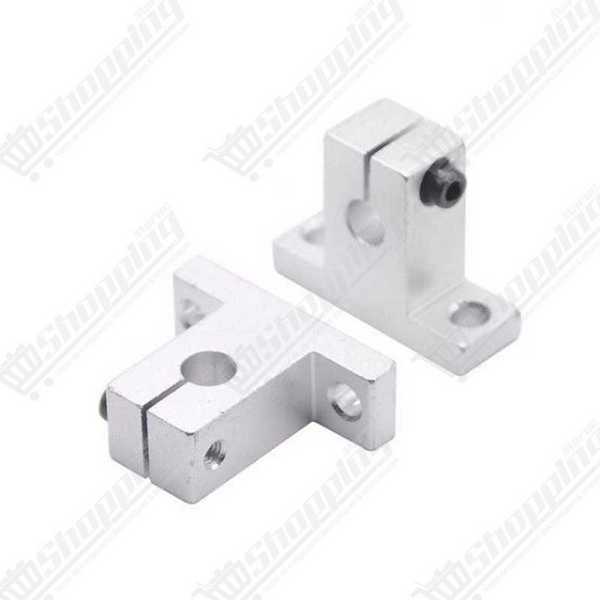

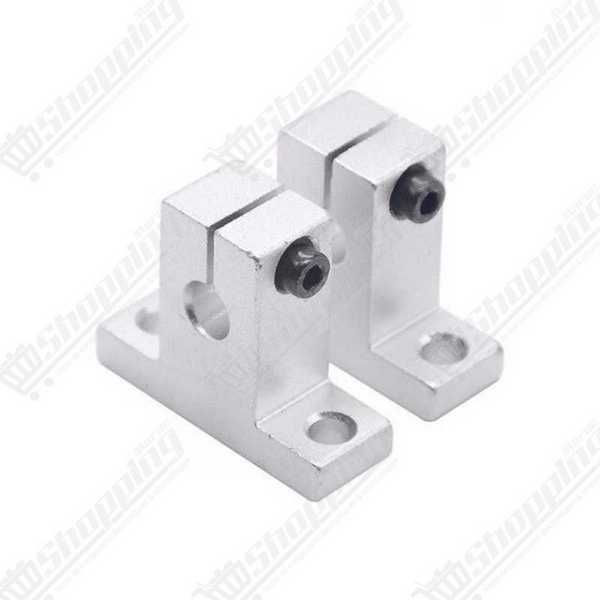

- Montage Flexible : Peut être fixé via des supports verticaux SK12 ou des brides horizontales SHF12 selon votre châssis.
- Automatisation : Parfait pour les systèmes de "Pick and Place" et les bancs de mesure nécessitant une répétabilité fiable.
Fiche Technique Détaillée : Arbre Trempé 12mm
| Caractéristique | Spécification |
|---|---|
| Diamètre | 12 mm (Tolérance g6) |
| Matériau | Acier Carbone Cf53 / Ck55 ou GCr15 |
| Dureté de surface | 58 - 64 HRC (Trempe par induction) |
| Profondeur de trempe | 0,8 mm à 2,5 mm |
| Traitement de surface | Rectifié, Poli, Chromé dur |
| Rugosité (Ra) | ≤ 0,8 µm (Typique : 0,2 - 0,4 µm) |
| Rectitude | 0,1 mm / 1000 mm |
Commander votre Arbre de Guidage 12mm au Maroc
Passez à la vitesse supérieure dans vos conceptions mécaniques. Commandez dès aujourd'hui votre Arbre de guidage linéaire 12 mm et bénéficiez d'une livraison rapide partout au Maroc. Nos stocks sont disponibles immédiatement pour garantir que votre projet ne subisse aucun retard. Profitez d'un prix compétitif pour une qualité professionnelle qui transformera la précision de vos machines.
FAQ : Tout savoir sur les Axes de Guidage Linéaire 12mm
Quel matériau est indispensable pour utiliser des roulements LM12UU ?
Pour éviter que les billes des roulements ne creusent l'arbre, il est impératif d'utiliser de l'acier trempé par induction (comme le Cf53) avec une dureté d'environ 60 HRC. L'inox standard ou l'acier doux s'useront très rapidement.
Comment couper un arbre trempé de 12mm sans l'abîmer ?
La surface étant extrêmement dure, une scie à métaux est inefficace. Utilisez une meuleuse d'angle avec un disque à tronçonner fin. Pensez à meuler un chanfrein après la coupe pour ne pas endommager les billes du roulement lors de l'insertion.
Quelle est la différence entre les supports SK12 et SHF12 ?
Le SK12 est un support vertical pour fixer l'arbre sur une surface plane (table). Le SHF12 est un support à bride (horizontal), idéal pour fixer l'arbre perpendiculairement à une paroi ou un panneau latéral.
Pourquoi mes roulements présentent-ils du jeu ou des points durs ?
Si vous avez du jeu, l'arbre est peut-être sous-dimensionné (hors tolérance h6). Si vous avez des points durs, vérifiez le parallélisme entre vos deux arbres ; un défaut d'alignement est la cause principale du blocage des chariots.
Quelle longueur maximale utiliser pour un diamètre de 12mm ?
Pour éviter la flexion (flambage) sous charge, limitez la portée libre à 400-500 mm. Pour des distances plus longues, optez pour des rails supportés (SBR12) ou passez à un diamètre supérieur (16mm).
Comment entretenir ces arbres de guidage ?
Malgré le chromage, une lubrification régulière (huile fine ou graisse au lithium) est cruciale. Elle protège contre la corrosion et assure la fluidité de roulement des billes à l'intérieur des douilles.
