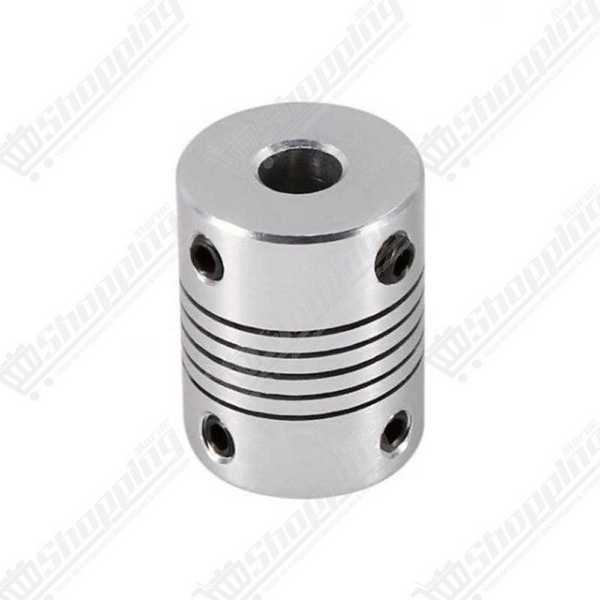

Coupleur flexible 4mm x 8mm

Maîtrisez l'Alignement avec le Coupleur Flexible 4.00 mm x 8.00 mm

Vous construisez une machine sur mesure et l'alignement entre votre moteur et votre tige filetée n'est pas parfait ? C'est un classique. Ne risquez pas de voiler votre tige ou de forcer sur les roulements de votre moteur. Le coupleur flexible 4.00 mm x 8.00 mm est la solution mécanique élégante pour absorber les imperfections sans sacrifier la précision. Conçu en alliage d'aluminium robuste, ce dispositif agit comme un fusible mécanique intelligent : il transmet le couple de rotation tout en compensant les légers défauts angulaires et axiaux. C'est le composant indispensable pour passer d'un axe moteur fin (souvent des NEMA 14 ou encodeurs de 4 mm) à une vis de transmission standard de 8 mm, garantissant une fluidité de mouvement exemplaire.

Performance et Fiabilité du Coupleur Hélicoïdal 4x8mm

• Compensation Intelligente : Grâce à sa découpe en spirale (helical cut), ce coupleur absorbe les désalignements tout en offrant une protection vitale contre les vibrations et les contraintes mécaniques sur les roulements.
• Transmission Zéro Backlash : En mécanique de précision, le jeu est l'ennemi. Ce coupleur assure une rigidité torsionnelle optimale, garantissant qu'un pas moteur correspond exactement à un mouvement de la vis, sans latence.
• Matériaux de Haute Qualité : Usiné dans un aluminium de grade industriel, il allie légèreté (environ 15 g à 18 g) et résistance à la fatigue.
• Fixation Sécurisée : L'installation est verrouillée par des vis sans tête (grub screws) robustes, assurant que les axes de 4 mm et 8 mm restent solidement ancrés, même à haute vitesse.
• Géométrie Compacte : Avec une longueur de 25 mm et un diamètre extérieur de 19 mm, il s'intègre facilement dans les espaces restreints des imprimantes 3D compactes.

Que construire avec ce Manchon d'Accouplement Flexible ?

• Imprimantes 3D Custom : Idéal pour relier un moteur pas à pas atypique (axe de 4 mm) à une vis trapézoïdale T8 standard pour l'axe Z.
• Machines CNC DIY : Protégez la mécanique de votre fraiseuse ou graveuse laser en utilisant ce coupleur pour isoler le moteur des vibrations de la tige filetée.
• Projets de Robotique : Parfait pour coupler des encodeurs rotatifs à des arbres de transmission plus larges.
• Maintenance et Réparation : Une solution rapide et efficace pour remplacer des accouplements rigides qui causent du bruit ou de l'usure prématurée.

Fiche Technique Détaillée : Coupleur Flexible 4mm - 8mm

Commander le Coupleur Flexible 4.00 mm x 8.00 mm au Maroc

Ne laissez pas une pièce de liaison compromettre la qualité de votre projet. Commandez dès maintenant votre coupleur flexible 4x8mm et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif et une disponibilité immédiate en stock pour que vos machines reprennent du service sans attendre. Ajoutez de la souplesse à votre mécanique dès aujourd'hui !

FAQ : Tout savoir sur l'Installation du Coupleur Flexible

Q1: À quels types de machines ce coupleur 4x8mm est-il destiné ?

Il est spécifiquement conçu pour les montages nécessitant une transition de diamètre. On l'utilise principalement pour relier l'axe d'un petit moteur pas à pas (souvent 4mm sur des NEMA 14 ou encodeurs) à une tige filetée ou une vis trapézoïdale T8 de 8mm. C'est un standard sur les petites CNC, les imprimantes 3D personnalisées et les systèmes d'automatisation.

Q2: Pourquoi mon axe glisse-t-il à l'intérieur du coupleur ?

Si l'axe tourne dans le vide, c'est souvent dû à un serrage insuffisant des vis sans tête sur un axe trop lisse. L'astuce de pro : créez un "méplat" (une petite surface plate) sur l'axe du moteur avec une lime. Nettoyez ensuite l'axe à l'alcool isopropylique pour retirer toute trace de graisse avant de serrer fermement.

Q3: Ce coupleur peut-il corriger une tige filetée tordue ?

Absolument. Sa structure en spirale hélicoïdale est faite pour ça. Elle absorbe les défauts d'alignement angulaires ou radiaux (le "wobble"). Cela empêche les forces destructrices de se propager vers le moteur, réduisant ainsi les vibrations et prolongeant la vie de vos roulements.

Q4: Le coupleur flexible peut-il provoquer du "Z-banding" sur mes impressions ?

C'est possible si le coupleur est trop étiré ou comprimé, agissant comme un ressort (effet "pogo stick"). Pour éviter ces oscillations verticales, une technique courante consiste à placer une petite bille de roulement entre l'axe du moteur et la vis à l'intérieur du coupleur. Cela bloque la compression axiale tout en conservant la flexibilité latérale nécessaire.

Q5: Quelle est la différence entre ce coupleur hélicoïdal et un modèle à mâchoires (Plum) ?

Le modèle hélicoïdal (celui-ci) est une pièce unique en aluminium usiné, offrant une excellente flexibilité et tolérance aux erreurs. Le coupleur "Plum" (avec l'insert rouge en étoile) est plus complexe et offre souvent une meilleure rigidité torsionnelle pour les axes lourds. Pour des corrections d'alignement simples sur des machines légères, l'hélicoïdal est souvent le choix le plus économique et efficace.

Q6: Dois-je reconfigurer mon logiciel après l'installation ?

Mécaniquement non, mais vérifiez vos calculs. Assurez-vous que le ratio steps/mm dans votre firmware (Marlin, GRBL) correspond bien au pas de votre vis de 8mm. Si vous constatez un glissement malgré un bon serrage, essayez de réduire l'accélération du moteur pour éviter les couples de démarrage trop brusques.
