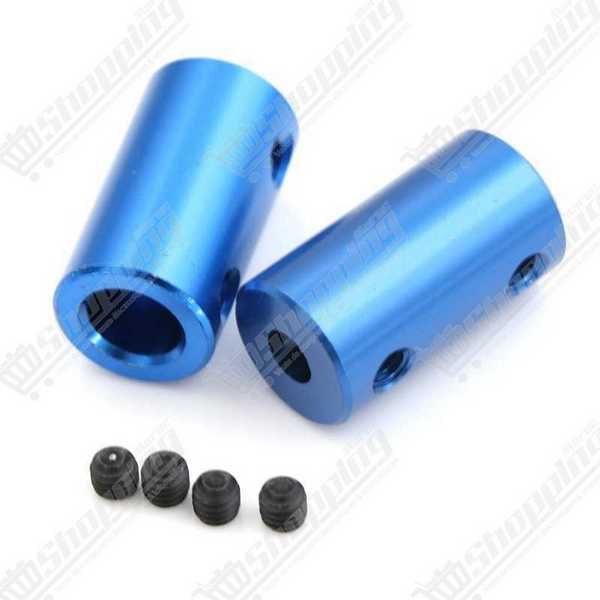

Coupleur rigide en aluminium 5x5mm

Précision Absolue et Transmission Directe avec le Coupleur Rigide 5x5mm

Besoin d'une transmission de mouvement sans le moindre jeu ? Oubliez les compromis des solutions flexibles. Ce coupleur rigide en alliage d'aluminium est la solution technique par excellence pour les concepteurs exigeants. Conçu pour relier fermement deux axes de 5 mm, il assure une rigidité torsionnelle inégalée, éliminant totalement l'effet "ressort" qui nuit souvent à la précision des axes Z en impression 3D. C'est le choix stratégique pour transformer la puissance brute de votre moteur NEMA 17 en un mouvement linéaire ou rotatif parfaitement maîtrisé, garantissant que chaque micro-pas se traduit par un déplacement exact.

Caractéristiques Techniques Avancées du Coupleur Rigide Monobloc

• Structure Monobloc : Une conception en alliage d'aluminium massif (séries 6061/6063) pour une durabilité à toute épreuve et une résistance naturelle à la corrosion.

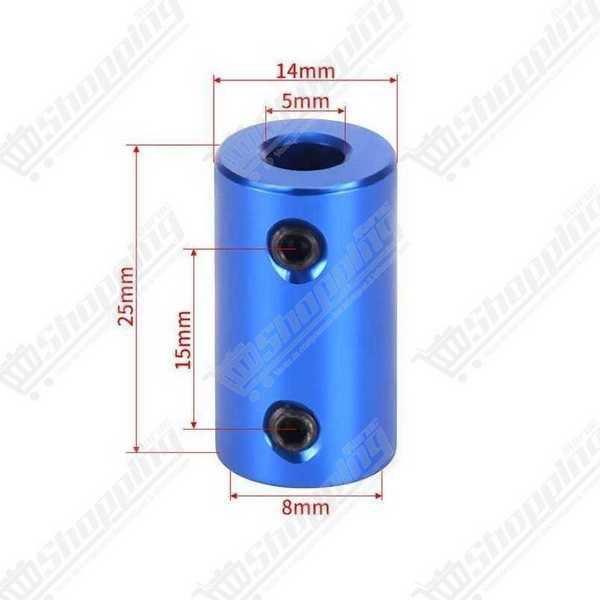

• Dimensions Standardisées : Un diamètre intérieur précis de 5 mm aux deux extrémités, un diamètre extérieur de 14 mm et une longueur totale de 25 mm pour une intégration facile.
• Transmission "Zero Backlash" : Grâce à sa rigidité, ce coupleur offre une transmission de couple immédiate sans aucune hystérésis ni jeu mécanique.
• Fixation Sécurisée : Le serrage s'effectue via 4 vis de pression M4 (disposées à 90° ou 180°), assurant une prise inébranlable sur les arbres lisses ou à méplat.
• Finition Pro : Traitement de surface par anodisation, offrant non seulement une esthétique soignée mais aussi une protection accrue contre l'usure.

Pourquoi Intégrer ce Coupleur dans vos Projets CNC et Robotique ?

• Impression 3D Haute Fidélité : Idéal pour supprimer le "wobble" vertical sur l'axe Z, à condition d'avoir une structure parfaitement alignée. Fini les couches écrasées dues à la compression des coupleurs flexibles.
• Machines CNC de Précision : Indispensable pour les petits routeurs et graveurs laser où la précision du tracé dépend d'une liaison rigide entre le moteur et la vis d'entraînement.
• Transmission de Puissance Maximale : Contrairement aux modèles à ressort, toute l'énergie du moteur est transmise à la charge, idéal pour la robotique mobile ou les mécanismes de levage.
• Simplicité de Maintenance : Une fois installés avec du frein-filet, ces coupleurs ne nécessitent quasiment aucun entretien et ne s'usent pas comme les pièces en caoutchouc ou en spirale.

Fiche Technique Détaillée : Coupleur d'Arbre 5mm vers 5mm

Commander votre Coupleur Rigide 5x5mm au Maroc

Ne laissez pas un accouplement médiocre gâcher vos impressions ou vos usinages. Commandez dès aujourd'hui votre coupleur rigide 5x5mm et bénéficiez de notre service de livraison rapide partout au Maroc. Nous garantissons un produit de qualité, vérifié, et disponible immédiatement en stock à un prix compétitif. Optimisez vos machines dès maintenant !

FAQ : Tout savoir sur l'installation et les problèmes fréquents du Coupleur 5x5

Q1: Pourquoi mon coupleur rigide provoque-t-il des défauts d'impression (Z-wobble) ?
Contrairement aux modèles flexibles, le coupleur rigide ne tolère aucun désalignement angulaire ou radial. Si l'axe du moteur et la tige filetée ne sont pas parfaitement coaxiaux, le coupleur forcera la tige à osciller, créant des motifs périodiques visibles sur vos impressions 3D.

Q2: Pourquoi la tige filetée glisse-t-elle à l'intérieur malgré le serrage ?
C'est un problème classique si l'arbre moteur est parfaitement rond. Assurez-vous d'avoir un "méplat" (forme en D) sur l'axe ou limez-en un petit. Une des vis de pression doit appuyer perpendiculairement sur ce plat. L'ajout de frein-filet bleu est fortement recommandé pour sécuriser l'assemblage.

Q3: Coupleur rigide ou flexible : lequel choisir pour l'axe Z ?
Choisissez le coupleur rigide si votre machine est parfaitement d'équerre et que vous cherchez la précision absolue de la hauteur de couche (pas d'effet ressort). Optez pour un flexible si vous ne pouvez pas garantir un alignement parfait, au prix d'une légère perte de rigidité verticale.

Q4: Quelle est la meilleure méthode pour installer les deux axes de 5mm ?
N'insérez pas les axes jusqu'à ce qu'ils se touchent. Laissez un espace d'environ 0,5 mm au centre du coupleur (la zone "morte"). Cela évite la transmission directe des vibrations acoustiques du moteur vers la tige, tout en assurant que les vis mordent correctement chaque axe.

Q5: Que faire si le pas de vis en aluminium est endommagé ?
L'aluminium étant un métal tendre, un serrage excessif peut arracher le filetage. Si cela arrive, le coupleur est souvent inutilisable. Pour prévenir cela, utilisez des clés Allen de qualité et serrez fermement mais sans excès. Si l'axe glisse, marquer l'axe est préférable à sur-serrer la vis.

Q6: Ce coupleur 5x5mm est-il compatible avec tous les moteurs NEMA 17 ?
Oui, la grande majorité des moteurs pas à pas NEMA 17 ont un axe de sortie de 5mm. Cependant, vérifiez impérativement le diamètre de votre tige filetée. Si vous utilisez une tige trapézoïdale T8 standard, elle fait souvent 8mm de diamètre, ce qui nécessiterait un coupleur 5x8mm et non ce modèle 5x5mm.
