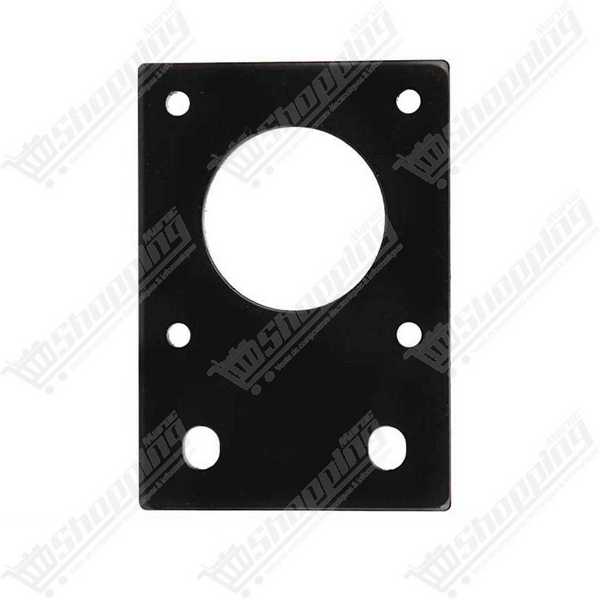

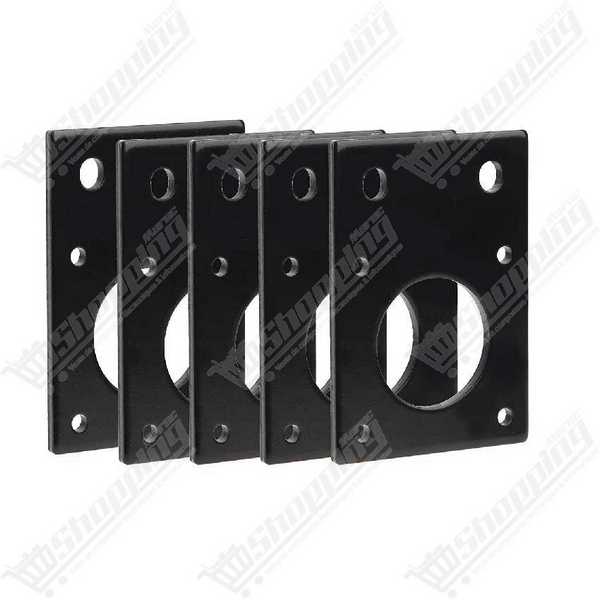

Support métallique plat pour moteur pas à pas Nema 17 type 42
Support de montage plat en acier robuste pour fixation fiable de moteurs Nema 17 sur profilés.
- Compatibilité : Standard Nema 17 (42mm)
- Matériau : Acier rigide épaisseur 3mm à 4mm
- Montage : Trous oblongs pour tension courroie
- Fixation Moteur : 4 trous pour vis M3
- Fixation Châssis : Compatible vis M4 et M5
- Usage : Profilés 2020, CNC, Imprimantes 3D
Stabilité et Précision : Support Plat pour Moteur Nema 17
Fiabilisez la cinématique de votre machine avec ce support métallique plat, la solution technique incontournable pour ancrer solidement vos moteurs pas à pas Nema 17. Conçu spécifiquement pour s'intégrer aux profilés aluminium (V-Slot / T-Slot) et aux châssis de machines CNC, il offre une rigidité structurelle bien supérieure aux pièces imprimées en plastique. Grâce à ses rainures oblongues, il facilite le réglage de la tension des courroies, garantissant un mouvement fluide et précis pour tous vos projets de robotique au Maroc.
Caractéristiques Techniques de la Plaque de Montage
- Rigidité à toute épreuve : Fabriqué en acier haute résistance ou alliage d'aluminium d'une épaisseur de 3 mm à 4 mm, ce support ne plie pas sous la charge, éliminant le jeu mécanique et les vibrations.
- Compatibilité Standard : Parfaitement usiné pour les moteurs de la série Nema 17 (42 mm) avec un entraxe de fixation standard de 31 mm.
- Système de Tension Ajustable : Les deux rainures oblongues de 30 mm permettent de faire coulisser le moteur pour tendre vos courroies avec précision sans outils complexes.
- Finition Industrielle : Revêtement par poudrage noir (powder coated) ou anodisation pour une résistance accrue à la corrosion et une intégration esthétique discrète.
- Montage Polyvalent : Conçu pour accueillir des vis M4 ou M5 via les fentes, assurant une fixation inébranlable sur vos rails.
Optimisez vos Projets CNC et 3D
- Imprimantes 3D Custom : Idéal pour fixer l'axe Y ou l'axe X, où la tension de courroie est critique pour la qualité d'impression.
- Machines CNC et Graveurs Laser : Absorbe efficacement le couple lors des changements de direction rapides.
- Projets Robotiques : Sa conception plate et réversible permet une intégration facile dans des espaces restreints.
Fiche Technique : Plaque de Fixation Nema 17
| Spécification | Détails Techniques |
|---|---|
| Type de produit | Plaque de montage plate (Flat Bracket) |
| Format Moteur | Nema 17 (Standard 42 mm) |
| Matériau | Acier / Alu (Laqué Noir) |
| Épaisseur | 3.0 mm - 4.0 mm |
| Dimensions hors-tout | Env. 60 mm x 42 mm |
| Fixation Moteur | 4 trous pour vis M3 (Entraxe 31mm) |
| Passage Central | Diamètre 22mm - 23mm (Moyeu) |
| Fixation Châssis | Rainures pour vis M4 / M5 |
FAQ : Installation du Support Plat Nema 17
Ce support est-il compatible avec les profilés 2020 et 2040 ?
Oui, c'est son usage principal. Les fentes oblongues sont conçues pour s'aligner avec les rainures des profilés aluminium standard. Utilisez des écrous en T (T-nuts) et des vis M4 ou M5 pour une fixation solide.
Quelle visserie utiliser pour fixer le moteur sur la plaque ?
Les 4 trous de fixation du moteur sont filetés ou percés pour des vis M3, qui est le standard pour tous les moteurs pas à pas Nema 17.
Le support est-il assez rigide pour une forte tension de courroie ?
Absolument. Avec une épaisseur de 3 mm minimum en acier ou aluminium, cette plaque offre une rigidité structurelle élevée, empêchant la torsion qui pourrait désaligner vos poulies.
Comment ajuster la tension de la courroie avec ce support ?
Il suffit de monter le support sur le châssis sans serrer totalement les vis M4/M5 dans les rainures oblongues. Tirez ensuite l'ensemble (support + moteur) pour tendre la courroie, puis bloquez les vis en position.
