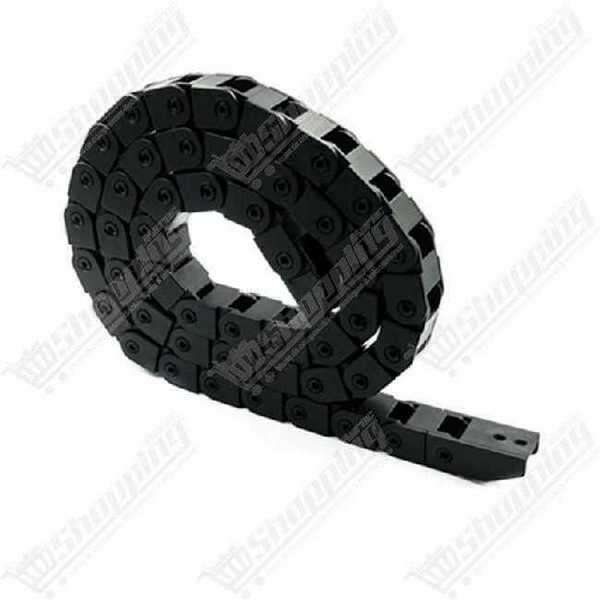

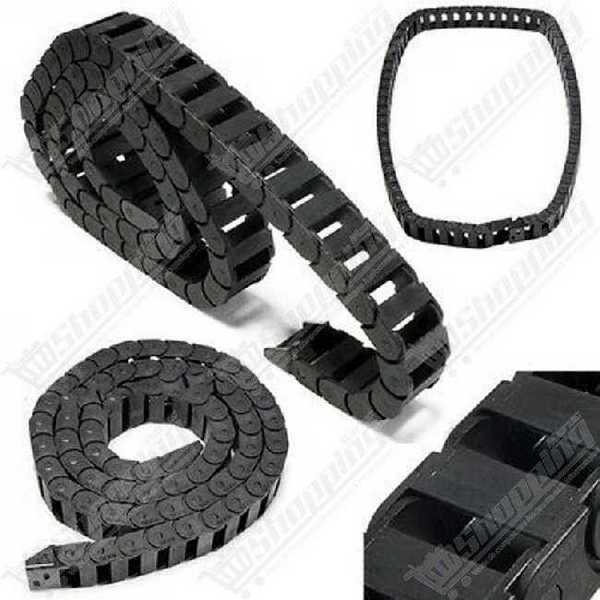

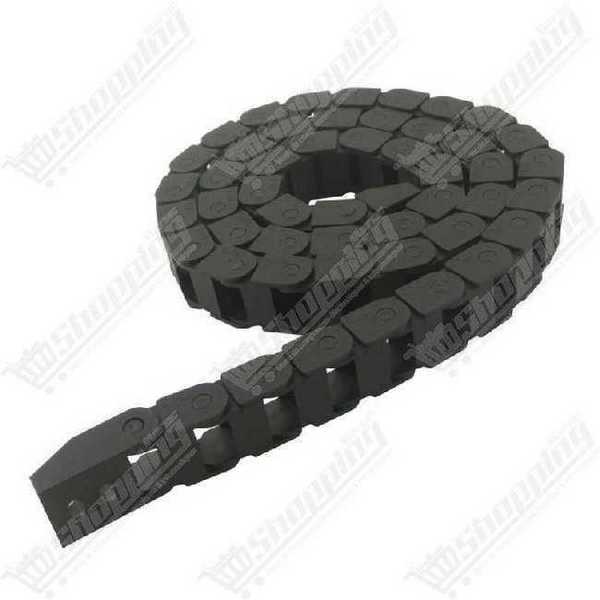

Chaîne porte-câble 7x7mm en plastique pour CNC et imprimante 3D
Chaîne porte-câbles 7x7mm en Nylon PA66, flexible et robuste, pour guider le câblage de vos machines CNC.
- Dimensions internes : 7 x 7 mm
- Matériau : Nylon PA66 renforcé
- Longueur : 1 mètre (ajustable)
- Rayon de courbure : R15 (15mm)
- Usage : Imprimante 3D et CNC
Gestion de Câblage Professionnelle : La Chaîne Porte-Câbles 7x7mm
Vos câbles subissent-ils des torsions constantes ? Dans l'univers de l'impression 3D et de la CNC, un câble qui pend est un câble en danger. La Chaîne Porte-Câbles 7x7mm (ou Drag Chain) n'est pas qu'un simple accessoire esthétique ; c'est l'assurance-vie de votre électronique. Conçue pour absorber les contraintes mécaniques, elle transforme un câblage anarchique en un système de mouvement fluide et sécurisé. Que vous assembliez une Voron 0.1 ou une petite graveuse laser, ce guide-câble en Nylon PA66 prévient la fatigue des fils et les ruptures inopinées qui gâchent des heures de travail.
Atouts Techniques de ce Guide-Câble Flexible
- Durabilité Industrielle : Fabriquée en Polyamide PA66 renforcé, cette chaîne résiste aux huiles, à la corrosion et aux frottements répétés sans perdre sa souplesse.
- Amplitude Thermique : Capable d'opérer dans des environnements extrêmes, de -30°C à +120°C, idéale pour les enceintes chauffées d'imprimantes 3D.
- Modularité Totale : Livrée en longueur standard d'1 mètre, elle est composée de maillons clipsables ajustables à volonté pour s'adapter à la course exacte de votre axe.
- Rayon de Courbure Optimisé : Avec un rayon (R) de 15 mm, elle assure un pliage doux qui ne "casse" pas la fibre interne de vos conducteurs.
- Mouvement Silencieux : Sa structure articulée minimise le bruit lors des déplacements à haute vitesse.
Applications et Optimisation des Machines CNC
- Imprimantes 3D Compactes : Le format interne de 7 x 7 mm est le standard d'or pour les machines compactes nécessitant un guidage précis des têtes d'impression.
- Protection Mécanique : Empêche les câbles de se prendre dans les courroies, les vis-mères ou de frotter contre le châssis en aluminium.
- Machines Laser & Plotters : Garantit que l'alimentation du module laser reste stable et protégée lors des mouvements rapides sur l'axe X ou Y.
- Esthétique Pro : Donne immédiatement un aspect fini et professionnel à vos projets DIY et prototypes industriels.
Fiche Technique Détaillée : Chaîne de Transmission 7x7mm
| Caractéristique | Spécification |
|---|---|
| Dimensions Internes | 7 mm x 7 mm (H x L) |
| Dimensions Externes | Environ 10 mm x 13,3 mm |
| Matériau | Nylon (Polyamide) PA66 Haute Qualité |
| Rayon de Courbure (R) | 15 mm |
| Longueur | 1 Mètre (Ajustable) avec embouts |
| Poids | 90 à 200 g / mètre |
| Structure | Type pont (fermé/semi-ouvert), maillons articulés |
Commander votre Chaîne Porte-Câbles 7x7mm au Maroc
Ne laissez pas un câble dénudé mettre votre machine à l'arrêt. Commandez dès maintenant votre Drag Chain 7x7mm pour sécuriser vos installations. Nous assurons une livraison rapide partout au Maroc et garantissons un produit de qualité au meilleur prix. Stock disponible immédiatement pour vos projets d'automatisation.
FAQ : Tout savoir sur l'Installation de votre Chaîne Nylon
R : L'espace est compact. Elle est idéale pour 2 à 4 fils fins (type AWG 24-28 pour moteurs pas à pas ou sondes). Évitez les câbles dépassant 5mm de diamètre ou les gaines épaisses qui bloqueraient la flexibilité.
R : Sur ce petit format, la structure est souvent fixe pour plus de solidité. L'astuce consiste à utiliser un fil rigide ou une ficelle comme "tire-fil" pour guider vos faisceaux à travers la chaîne avant de sertir vos connecteurs.
R : Absolument. Le système est modulaire (snap-fit). Utilisez un tournevis plat pour faire levier délicatement sur les articulations et ajouter ou retirer des maillons selon la longueur requise par votre axe.
R : La chaîne est fournie avec deux embouts (mâle/femelle) percés. Vous pouvez les visser directement (généralement vis M3) ou imprimer des supports d'adaptation spécifiques à votre châssis.
R : Au-delà de 40 cm de course sans support, un léger affaissement est normal. Pour les longs trajets, prévoyez une goulotte ou un rail de guidage (souvent imprimé en 3D) pour soutenir la chaîne horizontalement.
