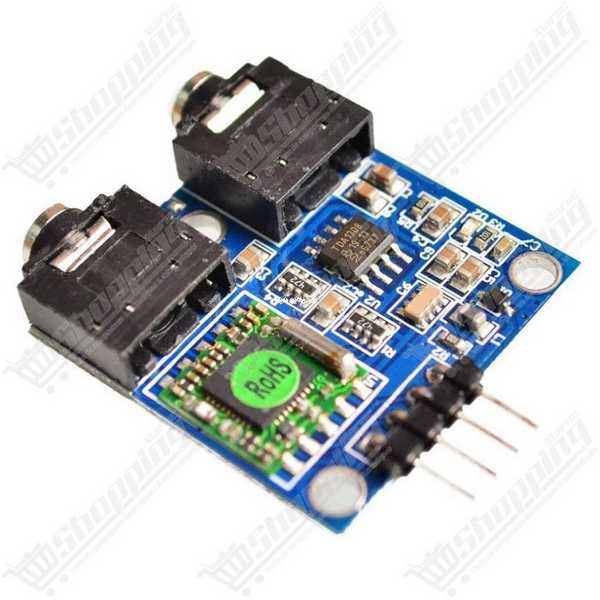

Module Radio FM Stéréo TEA5767 76-108 MHz avec Antenne

Transformez votre Microcontrôleur en Tuner avec le Module TEA5767

Envie de donner une voix à vos projets électroniques ? Oubliez le silence et captez les ondes ! Le Module Radio FM Stéréo TEA5767 est la solution idéale pour intégrer un récepteur FM de haute qualité dans vos montages. Basé sur le légendaire chipset de Philips (NXP), ce module compact transforme un simple Arduino ou ESP32 en une radio numérique performante. Grâce à son interface I2C, il simplifie drastiquement le câblage tout en offrant une syntonisation précise via son système PLL (Phase Locked Loop). Que vous soyez un audiophile bricoleur ou un étudiant en ingénierie, ce module offre une stabilité de fréquence exceptionnelle et une consommation d'énergie minime pour vos applications portables.

Les Atouts Techniques du Récepteur FM TEA5767 Philips

• Cœur Haute Performance : Embarque la puce Philips TEA5767, reconnue pour sa fiabilité et sa qualité de démodulateur FM intégré.
• Spectre Large : Couvre une plage de fréquences de 76 MHz à 108 MHz, vous permettant de capter toutes les stations FM standards (Europe, USA) et même la bande Japonaise.
• Connectivité Simplifiée : Pilotage complet via le protocole Bus I2C (adresse 0x60), ne nécessitant que deux fils (SDA/SCL) pour la communication avec votre microcontrôleur.
• Traitement Audio Avancé : Intègre des fonctionnalités pro comme le Stereo Noise Cancelling (SNC) et le High Cut Control (HCC) pour un son clair, même si le signal faiblit.
• Prêt à l'Emploi : Dispose d'une prise Jack 3,5 mm soudée et d'une interface d'antenne dédiée, avec une consommation ultra-faible de 15 mA.

Applications Concrètes : Que Créer avec ce Module Radio ?

• Radio Réveil DIY : Combinez ce module avec un écran LCD et une horloge RTC pour fabriquer votre propre réveil matin intelligent qui lance votre station préférée.
• Système Audio Domotique : Intégrez la radio FM dans votre système domotique (Home Assistant via ESPHome) pour diffuser de la musique dans différentes pièces.
• Projet Éducatif Arduino : L'outil pédagogique parfait pour apprendre à maîtriser le protocole I2C et la manipulation de registres numériques.
• Restauration Vintage : Modernisez une vieille radio TSF en y cachant ce module miniature pour capter la bande FM moderne tout en gardant le look rétro.

Fiche Technique Détaillée : TEA5767 Breakout Board

Commander votre Module Radio TEA5767 au Maroc

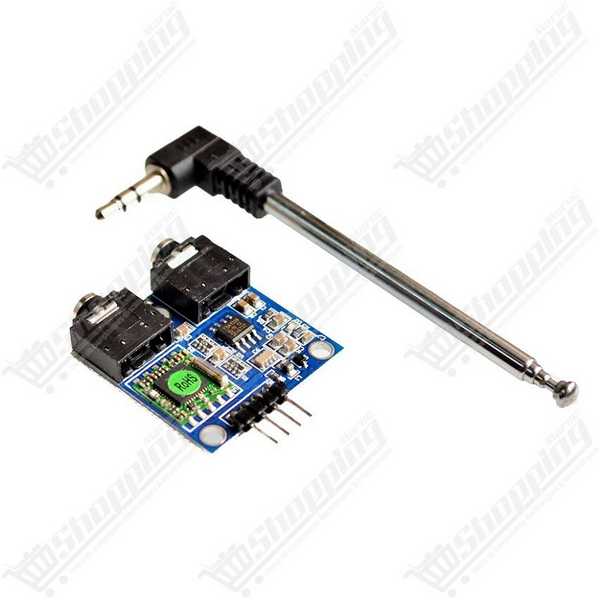

Ne cherchez plus, le composant qu'il vous faut est ici. Nous vous proposons le Module Radio FM TEA5767 au meilleur prix, avec une disponibilité immédiate dans nos stocks. Profitez d'une livraison rapide partout au Maroc pour démarrer votre projet audio sans attendre. Le pack inclut le module et son antenne pour une mise en œuvre instantanée.

FAQ : Tout savoir sur le Module FM TEA5767 et Arduino

Q1: Quelle tension d'alimentation est recommandée pour le module TEA5767 ?
Bien que le module accepte généralement entre 2,5V et 5V, il est recommandé de l'alimenter en 5V avec un Arduino pour plus de stabilité. Une alimentation de 3,3V peut parfois provoquer des dérives de fréquence ou des erreurs de communication I2C selon la qualité du module.

Q2: Comment brancher le module TEA5767 à une carte Arduino Uno ?
La communication se fait via le bus I2C. Connectez la broche VCC au 5V, GND à la masse, SDA à la broche A4 et SCL à la broche A5 de l'Arduino. N'oubliez pas de relier les masses (GND) si vous utilisez des sources d'alimentation séparées.

Q3: Pourquoi le son en sortie est-il très faible, même au maximum ?
Le module TEA5767 délivre un signal de niveau "ligne", insuffisant pour piloter directement des haut-parleurs ou certains casques. Il est indispensable d'ajouter un petit amplificateur audio (comme un LM386 ou PAM8403) entre la sortie du module et vos haut-parleurs.

Q4: Comment améliorer la réception et réduire les bruits parasites ?
Utilisez un simple fil de cuivre d'environ 75 cm (correspondant à un quart d'onde) soudé à la broche ANT. Pour réduire le bruit numérique du bus I2C, vous pouvez ajouter un condensateur de découplage de 100nF près de la broche VCC et éviter de lire l'état du module en boucle dans votre code.

Q5: Quelles sont les bibliothèques logicielles les plus courantes pour ce module ?
Les bibliothèques "TEA5767Radio" et "TEA5767.h" (de Matthias Hertel) sont les plus populaires. Elles permettent de régler facilement la fréquence avec des fonctions simples comme setFrequency(94.1). Vous pouvez aussi utiliser directement la bibliothèque "Wire.h" pour envoyer les 5 octets de configuration requis.

Q6: Le module supporte-t-il l'affichage du nom des stations (RDS) ?
Non, le chipset TEA5767 est un récepteur FM basique qui ne décode pas les données RDS (Radio Data System). Il peut fournir l'intensité du signal et détecter si une station est en stéréo ou mono, mais il ne peut pas afficher de texte comme le nom de la radio.
