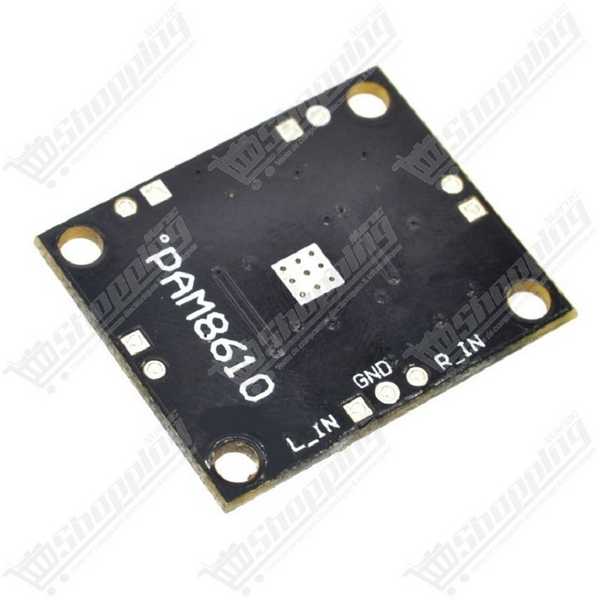

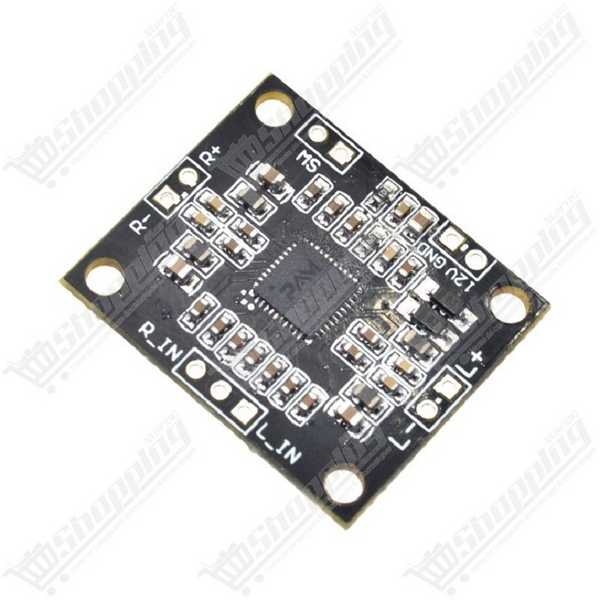

Module Amplificateur Audio Stéréo PAM8610 2x15W Classe D 12V
Module amplificateur stéréo PAM8610 Classe D compact offrant une puissance audio de 2x15W sous 12V.
- Puce PAM8610 Classe D haute efficacité (>90%)
- Puissance de sortie stéréo 2 x 15W (4Ω)
- Qualité sonore Hi-Fi avec faible distorsion
- Protection contre surchauffe et court-circuit
- Tension d'alimentation recommandée 12V DC
Transformez votre Audio avec l'Amplificateur PAM8610 2x15W
Besoin de puissance brute sans sacrifier l'espace ? Ne vous fiez pas à sa taille miniature. L'amplificateur audio PAM8610 est la solution ultime pour les audiophiles et les makers au Maroc cherchant à intégrer un son Hi-Fi puissant dans des projets compacts. Grâce à sa technologie de Classe D, ce module offre un rendement énergétique exceptionnel supérieur à 90%, transformant presque toute votre alimentation en son pur plutôt qu'en chaleur. Que vous répariez une vieille chaîne Hi-Fi ou que vous conceviez une enceinte Bluetooth portable, le PAM8610 délivre une clarté sonore surprenante sans nécessiter de dissipateurs thermiques massifs.
Performance et Atouts Techniques du Module Stéréo PAM8610
- Puissance de sortie robuste : Capable de délivrer 2 x 15W sous 4Ω (ou 2 x 10W sous 8Ω), idéal pour piloter des haut-parleurs de 4 à 8 pouces avec une dynamique impressionnante.
- Efficacité énergétique Classe D : Avec une efficacité > 90%, il prolonge la durée de vie des batteries dans les systèmes portables tout en minimisant la chauffe.
- Qualité sonore Hi-Fi : Un taux de distorsion harmonique (THD+N) ultra-faible de ≤ 0,1 % et un rapport signal/bruit de 90 dB garantissent un son cristallin, sans souffle.
- Alimentation flexible : Fonctionne parfaitement avec une tension standard de 12V DC (recommandée 3A), facile à intégrer avec des adaptateurs courants ou des batteries Li-Ion.
- Protections intelligentes : Intègre des sécurités contre les surintensités, la surchauffe et les courts-circuits, assurant la longévité de votre installation.
- Architecture sans filtre : Pilote directement les haut-parleurs sans nécessiter de filtres passe-bas externes, simplifiant le câblage.
Applications Concrètes : Que faire avec un PAM8610 ?
- Enceintes Bluetooth DIY : Créez votre propre "boombox" portable avec une autonomie record grâce à la faible consommation du module.
- Bornes d'Arcade et Bartops : Ajoutez un son stéréo immersif à vos machines de rétro-gaming sans encombrer l'intérieur du boîtier.
- Systèmes Multiroom : Équipez chaque pièce de la maison avec un amplificateur discret caché dans les faux plafonds.
- Réparation Audio : Remplacez à moindre coût les cartes d'amplification grillées sur des téléviseurs LCD ou des chaînes micro.
- Projets Arduino et Raspberry Pi : Donnez une voix puissante à vos projets robotiques ou domotiques.

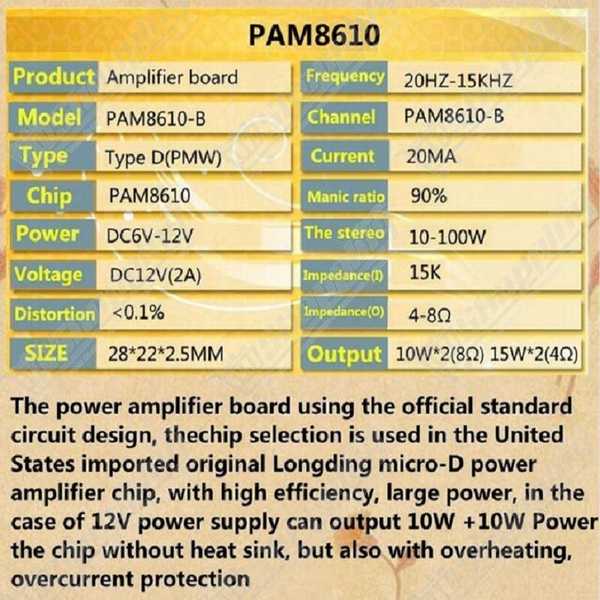

Fiche Technique Détaillée : PAM8610 Class-D
| Caractéristique | Valeur Spécifique |
|---|---|
| Puce d'amplification | PAM8610 (Class-D) |
| Tension d'alimentation | DC 7V - 15V (12V 3A recommandé) |
| Tension limite (Destruction) | 16,5V |
| Puissance de sortie | 2 x 15W (4Ω) / 2 x 10W (8Ω) |
| Réponse en fréquence | 20 Hz – 20 kHz |
| Impédance de sortie | 4 Ω – 8 Ω |
| Rapport Signal/Bruit (SNR) | 90 dB |
| Dimensions | ~ 30 mm x 25 mm |
| Courant de repos | 20 mA |
Commander l'Amplificateur PAM8610 au Maroc
Ne laissez pas vos projets muets plus longtemps. Profitez de notre livraison rapide partout au Maroc et d'un stock disponible immédiatement pour l'amplificateur PAM8610. Nous vous offrons le meilleur rapport qualité/prix pour vos composants électroniques. Ajoutez ce petit prodige à votre panier et redécouvrez la puissance du son DIY dès demain !
FAQ : Résolution des Problèmes Courants du PAM8610
Quelle alimentation choisir pour ne pas griller le module PAM8610 ?
Pour une sécurité et une performance optimales, utilisez une alimentation DC 12V stabilisée capable de fournir au moins 2A (3A idéalement). Attention : ne dépassez jamais 16,5V, car cela détruirait la puce instantanément sans possibilité de réparation.
Pourquoi y a-t-il un bruit de fond (hiss) ou un bourdonnement ?
Ce phénomène est souvent lié à une boucle de masse si l'ampli partage son alimentation avec un module Bluetooth ou MP3. Pour éliminer ce bruit parasite, ajoutez un condensateur de filtrage (470µF à 1000µF) sur l'entrée d'alimentation ou utilisez un isolateur de boucle de terre audio.
Puis-je relier les sorties négatives (-) des haut-parleurs ensemble ?

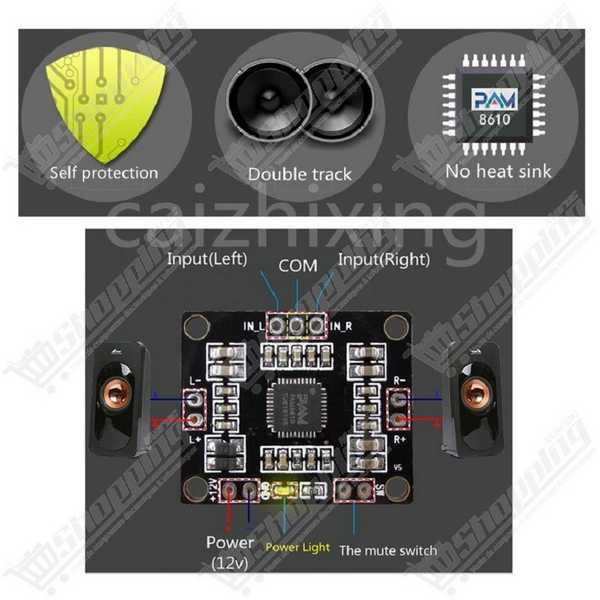

NON, absolument pas ! Le PAM8610 utilise une architecture BTL (Bridge-Tied Load). Les sorties gauche (-) et droite (-) sont actives et ne sont pas des masses. Les relier ensemble ou à la terre (GND) créera un court-circuit fatal pour le module.
Faut-il installer un dissipateur thermique sur la puce ?
Bien que la Classe D chauffe peu, si vous poussez l'ampli à fond (2x15W sous 4Ω) sur une longue durée, la température va monter. L'ajout du petit dissipateur thermique (souvent fourni ou disponible en option) est fortement recommandé pour éviter que la protection thermique ne coupe le son en plein milieu de votre playlist.
Comment éliminer le "POP" sonore à l'allumage ?

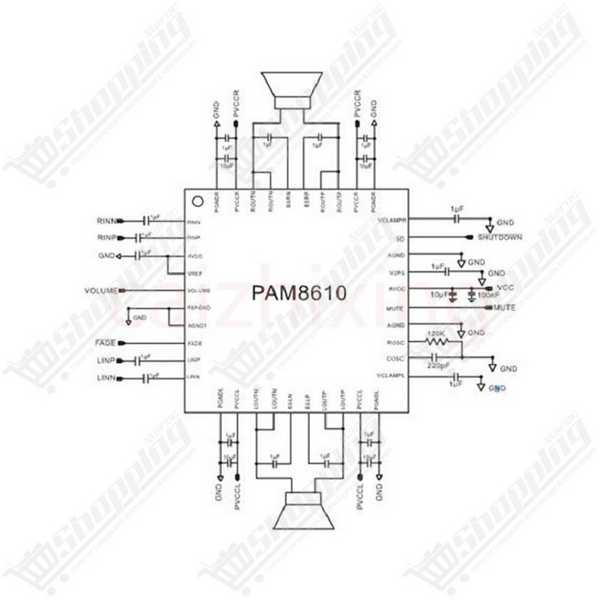

Ce bruit survient si l'ampli s'active avant la stabilisation de la source audio. Une astuce technique consiste à utiliser un circuit RC (résistance + condensateur) sur la broche Shutdown (SD) pour retarder l'activation de la puce de quelques millisecondes, garantissant un démarrage silencieux.
