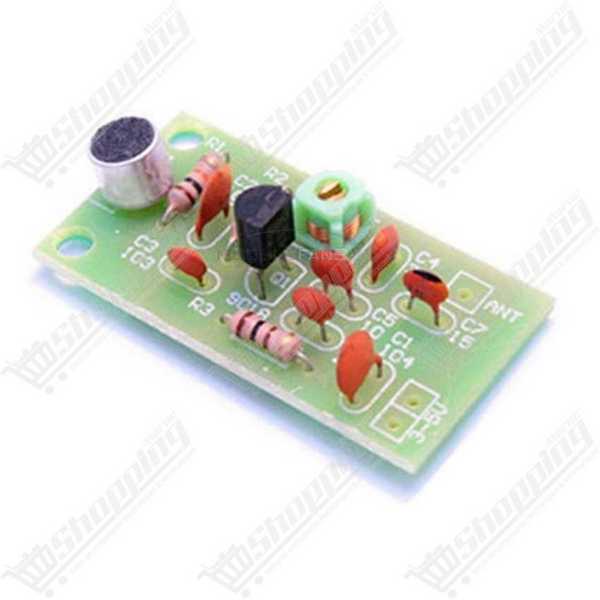

Module Émetteur FM Sans Fil 91-103 MHz 3-5V avec Microphone
Module émetteur FM compact avec microphone intégré pour transmettre l'audio sur la bande 91-103 MHz.
- Tension de fonctionnement : 3V à 5V DC
- Plage de fréquence : 91 MHz à 103 MHz
- Microphone électret haute sensibilité inclus
- Portée de transmission : 3 à 20 mètres
- Dimensions miniatures : 19 mm x 32 mm
Créez votre propre station avec le Module Émetteur Radio FM Miniature
Vous avez toujours voulu comprendre la magie des ondes radio ou créer un système d'écoute discrète ? Ce Module Émetteur FM sans fil est la solution didactique et pratique par excellence. Conçu pour les passionnés d'électronique et les projets DIY, ce circuit compact transforme instantanément les signaux audio captés par son microphone électret intégré en ondes radio. Une fois alimenté, il suffit de régler n'importe quel récepteur radio standard (autoradio, chaîne Hi-Fi, smartphone) sur la bande FM pour entendre la voix transmise. C'est le composant idéal pour concevoir un micro espion, un babyphone artisanal ou simplement pour expérimenter avec la transmission analogique sans programmation complexe.
Performance et Ajustement du Transmetteur FM (91-103 MHz)
- Large Plage de Fréquence : Ce module couvre la bande 91 MHz à 103 MHz, vous permettant de trouver une fréquence libre loin des stations commerciales pour une transmission claire.
- Alimentation Flexible : Idéal pour les projets portables, il fonctionne parfaitement avec une tension de 3V à 5V DC. Une simple paire de piles AA ou une batterie Li-Ion suffit.
- Microphone Haute Sensibilité : Le capteur intégré est calibré pour capturer une voix normale à une distance de 30 cm, parfait pour la transmission vocale directe.
- Conception Ultra-Compacte : Avec des dimensions réduites de 1,9 x 3,2 cm, ce PCB s'intègre facilement dans les boîtiers les plus exigus.
- Portée Modulable : Nativement capable d'émettre entre 3 et 20 mètres, sa portée peut être considérablement augmentée avec l'ajout d'une antenne filaire adéquate.
Applications Concrètes pour ce Module Radio DIY
- Système de Surveillance Audio : Fabriquez un émetteur discret pour surveiller une pièce ou une entrée à distance via une radio FM.
- Babyphone "Fait Maison" : Une solution économique pour entendre les pleurs de bébé dans une autre pièce sans équipement coûteux.
- Éducation et Apprentissage : Excellent support pédagogique pour comprendre les circuits LC, l'oscillation et la modulation de fréquence analogique.
- Micro Sans Fil de Proximité : Utile pour transmettre la voix d'un intervenant vers un système audio distant sans tirer de câbles.
Fiche Technique Détaillée : Module Émetteur FM 99.8MHz
| Caractéristique | Spécification |
|---|---|
| Tension de fonctionnement | 3V à 5V DC |
| Courant consommé | 6 mA à 30 mA |
| Plage de fréquence | 91 MHz - 103 MHz (Réglable) |
| Type de modulation | FM (Fréquence Modulée) |
| Portée standard | 3 à 20 mètres (sans antenne optimisée) |
| Interface Audio | Microphone électret monophonique |
| Dimensions PCB | 19 mm x 32 mm |
Commander votre Module Émetteur Radio au Maroc
Ne cherchez plus ailleurs pour vos composants RF. Commandez dès maintenant votre Module Émetteur FM avec Microphone et profitez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif et une disponibilité immédiate en stock pour que vous puissiez démarrer vos projets d'électronique sans attente.
FAQ : Tout savoir sur l'utilisation du Kit Émetteur FM
Comment augmenter la portée de transmission du module au-delà de 20 mètres ?
Pour optimiser la portée, il est impératif de souder un fil de cuivre monobrin d'environ 75 cm (correspondant au quart de la longueur d'onde) sur le plot marqué "ANT". Maintenez cette antenne bien verticale pour atteindre une distance de 20 à 50 mètres en champ libre.
Pourquoi la fréquence de l'émetteur change-t-elle parfois toute seule ?
Ce module est basé sur un circuit analogique simple sans boucle de verrouillage de phase (PLL). Par conséquent, la fréquence peut subir une dérive thermique ou varier si la tension de la batterie chute. Évitez également de placer des objets métalliques trop près de l'antenne.

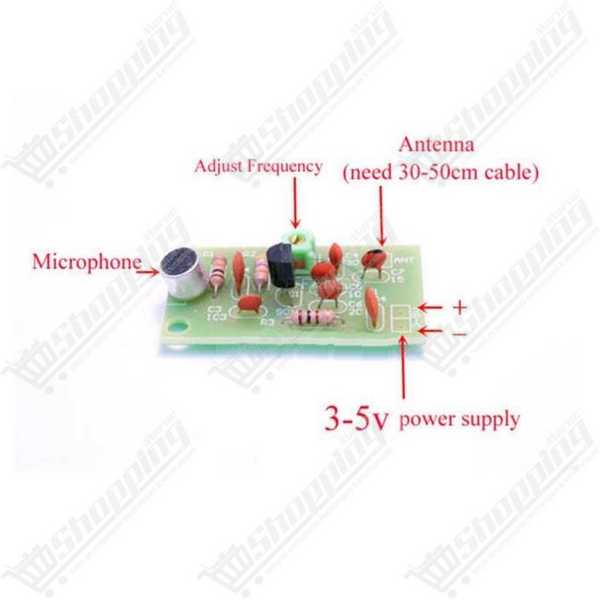

Comment ajuster précisément la fréquence entre 91 et 103 MHz ?
Le réglage est manuel et demande de la finesse. Vous pouvez tourner délicatement la vis du condensateur ajustable présent sur le circuit. Alternativement, écarter ou resserrer légèrement les spires de la bobine de cuivre permet de modifier l'inductance et donc la fréquence d'émission.
Quelle alimentation choisir pour éviter les parasites sonores ?
Pour une qualité audio optimale, privilégiez une alimentation par piles ou batterie (3V-5V). Les alimentations secteur et les chargeurs USB génèrent souvent du bruit électrique qui se traduit par un bourdonnement désagréable dans la réception radio.
Puis-je contrôler ce module avec un Arduino ?
Ce module est 100% analogique et "Plug and Play". Il ne possède pas d'interface numérique. Vous pouvez utiliser l'Arduino uniquement pour fournir l'alimentation (via les broches 5V/3.3V), mais il n'existe pas de bibliothèque logicielle pour piloter la fréquence.
Le microphone ne capte pas les sons éloignés, est-ce normal ?
Oui, le microphone intégré est conçu pour une capture de proximité. Sa sensibilité est maximale entre 10 et 30 cm. Assurez-vous que l'entrée du micro n'est pas obstruée par votre boîtier et que votre alimentation est stable pour garantir les meilleures performances.
