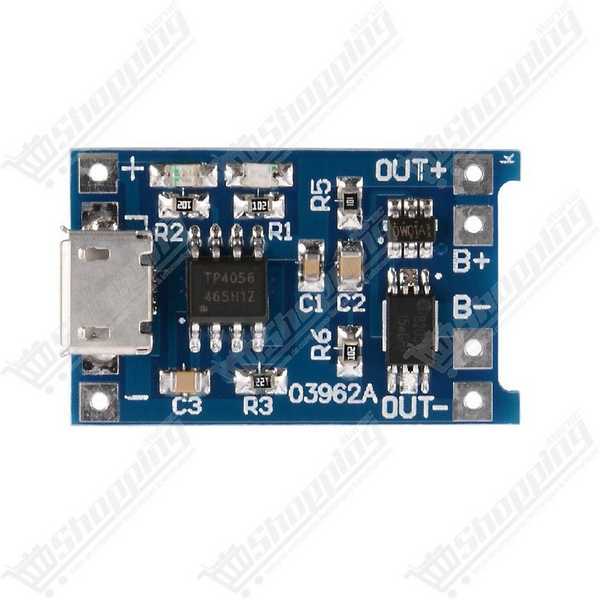

Module chargeur de batterie Lithium 18650 TP4056 1A avec protection
Module compact pour charger et protéger vos batteries Lithium 18650 avec indicateurs LED et port USB.
- Contrôleur de charge : TP4056 linéaire 1A
- Protection intégrée : Surcharge et décharge profonde
- Tension d'entrée : 4.5V à 5.5V DC
- Tension de fin de charge : 4.2V précision 1.5%
- Connectique : Micro-USB et pastilles à souder
Sécurisez vos projets avec le Module BMS Chargeur TP4056
Vos batteries Li-Ion méritent mieux qu'une simple charge. Donnez une autonomie fiable et durable à vos créations électroniques grâce au Module BMS chargeur TP4056. Ce n'est pas seulement un contrôleur de charge ; c'est une assurance-vie pour vos cellules 18650 et batteries Lithium-Polymère (Li-Po). Conçu pour gérer intelligemment le cycle de charge CC/CV (Courant Constant / Tension Constante), ce module intègre un circuit de protection vital qui empêche vos batteries de franchir les seuils critiques de tension. Que vous soyez en train de concevoir un objet connecté ou de réparer une lampe torche, ce composant est la clé pour passer d'un prototype bricolé à un système d'alimentation robuste et sécurisé.
Performance Technique du TP4056 avec Protection Intégrée
- Cœur du système : Combine la précision du contrôleur TP4056 avec la sécurité du circuit DW01A et du MOSFET FS8205A pour une gestion totale.
- Puissance de charge : Délivre un courant maximal de 1A, suffisant pour recharger rapidement une cellule standard, avec une tension de fin de charge précise à 4,2V.
- Double Connectique : Flexibilité totale grâce au port Micro-USB/USB-C pour une alimentation rapide via un chargeur téléphone, et des pastilles IN+/IN- pour une intégration sur circuit imprimé.
- Bouclier de Sécurité : Protection active contre la décharge profonde (coupure sous 2,4V) et les courts-circuits, sauvant vos batteries d'une destruction irréversible.
- Indicateurs Visuels : Suivez l'état de santé de la charge en un clin d'œil grâce aux LEDs embarquées (Rouge pour la charge, Bleue/Verte pour la fin de cycle).
Applications Pratiques : Pourquoi choisir ce Chargeur Li-Ion ?
- Alimentation Portable DIY : Créez vos propres Power Banks ou alimentez vos cartes Arduino et ESP32 sur batterie sans risque de chute de tension fatale.
- Rénovation d'Appareils : Remplacez les circuits de charge défaillants de vieilles enceintes Bluetooth, jouets ou lampes rechargeables pour leur donner une seconde vie.
- Projets Solaires : Idéal comme étage intermédiaire pour charger une batterie tampon via de petits panneaux solaires 5V-6V (avec régulation appropriée).
- Systèmes de Capteurs Isolés : Garantit que vos capteurs distants cessent de tirer sur la batterie avant de l'endommager, assurant une recharge possible ultérieurement.
Fiche Technique Détaillée : Module TP4056 1A
| Caractéristique | Spécification |
|---|---|
| Contrôleur de Charge | TP4056 (Linéaire) |
| Circuit BMS | DW01A + MOSFET FS8205A |
| Tension d'entrée | 4,5V à 5,5V DC |
| Tension de charge (Full) | 4,2V (±1,5 %) |
| Courant de charge Max | 1A (Ajustable via Rprog) |
| Seuil Décharge Profonde | Coupure à 2,4V - 2,5V |
| Protection Surintensité | Coupure si décharge > 3A |
| Dimensions | Env. 25 mm x 19 mm |
Commander le BMS TP4056 au Maroc
Ne laissez pas vos projets à l'arrêt faute d'énergie. Commandez dès maintenant votre Module TP4056 avec protection et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un composant de haute qualité, vérifié et prêt à souder, au prix le plus compétitif du marché. Disponible immédiatement pour vos prototypes urgents ou vos productions en série.
Questions Fréquentes sur le Chargeur 18650 TP4056
Q1: Peut-on alimenter un appareil pendant que la batterie charge (Load Sharing) ?
Techniquement oui, via les bornes OUT, mais c'est déconseillé pour les charges lourdes. Si votre montage consomme trop de courant, le TP4056 ne détectera jamais que la batterie est pleine (le courant ne chutera pas sous le seuil de 1/10ème), ce qui peut provoquer une surcharge ou une surchauffe inutile de la batterie.
Q2: Comment réduire le courant de charge pour une petite batterie (ex: 500mAh) ?
Le module est réglé par défaut à 1A via une résistance de 1.2kΩ. Pour charger une petite batterie en sécurité (0.5C recommandé), vous devez remplacer la résistance RPROG par une valeur plus élevée (ex: 2.4kΩ pour obtenir 500mA).
Q3: Quelle est la différence entre les bornes B+/- et OUT+/- ?
C'est la grande force de ce module ! Les bornes B+ / B- sont reliées directement à la batterie. Les bornes OUT+ / OUT- passent par le circuit de protection (BMS). Il faut toujours brancher votre appareil sur OUT pour bénéficier de la coupure automatique à 2.4V et éviter de tuer votre batterie par décharge profonde.
Q4: Le module devient très chaud (60°C+) en chargeant, est-ce dangereux ?
C'est normal. Le TP4056 est un régulateur linéaire qui dissipe le surplus de voltage en chaleur. À 1A, il chauffe significativement. Assurez-vous simplement qu'il est dans un espace ventilé ou ajoutez un petit dissipateur thermique si vous l'utilisez en continu à pleine puissance.
Q5: Puis-je charger deux batteries 18650 simultanément ?
Oui, mais uniquement en parallèle. La capacité totale (mAh) s'additionne, donc le temps de charge sera deux fois plus long avec le courant de 1A. Attention : Ne jamais brancher de batteries en série (7.4V) sur ce module 3.7V, cela le détruirait instantanément.
Q6: Ce module est-il compatible avec un panneau solaire ?
Oui, si votre panneau sort une tension stable proche de 5V. Si la tension à vide du panneau dépasse 6V, vous risquez de griller le module. Il est fortement recommandé d'utiliser un régulateur de tension 5V entre le panneau solaire et l'entrée du TP4056.
