Carte de protection BMS 4S 30A 16.8V pour batterie Li-ion 18650
Module de protection BMS 4S 30A 16.8V avec équilibrage pour assembler et sécuriser vos batteries Lithium-Ion 18650.
- Protection surcharge et décharge
- Courant continu 15A (Pic 30A)
- Fonction équilibrage intégrée
- Compatible moteurs et outillage
- Réarmement automatique sécurisé
Sécurisez vos Packs Lithium avec le Module BMS 4S 30A
Vous rénovez une visseuse ou assemblez une batterie externe haute capacité ? Ne laissez pas la gestion de l'énergie au hasard. Ce Module BMS 4S 30A est le cerveau indispensable pour orchestrer vos cellules Lithium-Ion 18650. Contrairement aux circuits basiques, ce modèle intègre une fonction "Balance" (équilibrage) cruciale, garantissant que chaque cellule reçoit exactement la même tension. C'est la solution idéale pour transformer un assemblage de batteries brut en une source d'alimentation fiable, durable et sécurisée contre les risques d'incendie ou de détérioration prématurée.
Architecture Technique et Performance du BMS 4S 16.8V
- Puissance de décharge : Conçu pour délivrer un courant continu de 15A avec un refroidissement naturel, et capable d'encaisser des pics jusqu'à 30A, idéal pour les appels de courant au démarrage des moteurs.
- Équilibrage Actif : La fonction de balance assure un courant d'égalisation de ~60mA, corrigeant les écarts de tension entre les cellules pour maximiser la capacité totale du pack.
- Gestion de Charge Précise : Optimisé pour une tension de charge totale de 16.8V (4 x 4.2V), avec une détection de surcharge ultra-sensible à 4.25V ± 0.05V par cellule.
- Faible Résistance Interne : Avec une impédance inférieure à 15 mΩ, ce module minimise les pertes d'énergie sous forme de chaleur, garantissant un rendement optimal.
Applications et Avantages du Contrôleur de Charge 4S

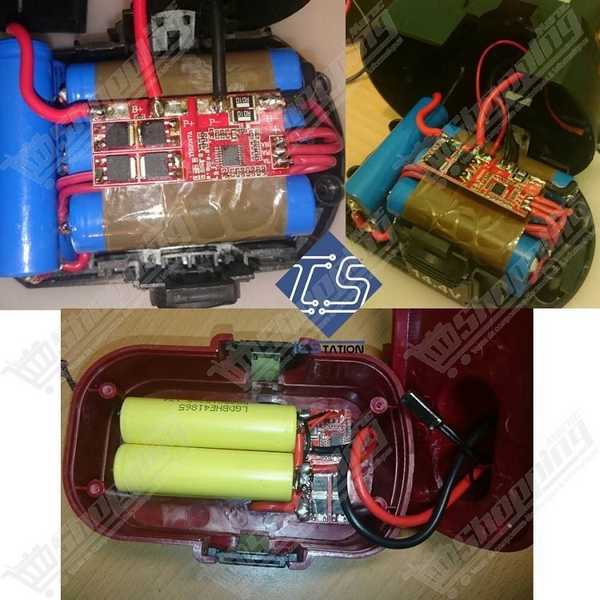

- Rénovation d'Outillage Electroportatif : Parfait pour remplacer les batteries Ni-Cd obsolètes de vos perceuses par du Li-Ion moderne (nécessite des accus High Drain).
- Protection Intégrale : Le système surveille en permanence les courts-circuits, les surintensités et la décharge profonde (coupure à 2.55V), protégeant votre investissement.
- Projets Robotiques et Drones : Fournit une alimentation stable de 14.4V / 14.8V pour les moteurs et contrôleurs de vol nécessitant une réponse rapide.
- Récupération Automatique : En cas de court-circuit, le système se déconnecte pour la sécurité et se réarme automatiquement une fois le défaut levé.
Fiche Technique Détaillée : BMS 4S 30A Lithium-Ion
| Caractéristique | Spécification |
|---|---|
| Configuration | 4S (4 cellules en série) |
| Tension Nominale | 14.4V / 14.8V |
| Tension de Charge Max | 16.8V (CC/CV requis) |
| Courant de Décharge | 15A (Continu) / 30A (Crête) |
| Seuil Protection Surcharge | 4.25V ± 0.05V (par cellule) |
| Seuil Protection Décharge | 2.50V - 2.55V (par cellule) |
| Dimensions | ~56 x 45 x 3.4 mm (variable selon série) |
| Température de fonctionnement | -40°C à +85°C |
Commander votre Carte de Protection BMS 4S au Maroc
Ne prenez pas de risques avec des composants de qualité inférieure pour vos projets énergétiques. Commandez dès maintenant votre BMS 4S 30A avec équilibrage et bénéficiez d'une livraison rapide partout au Maroc. Nos stocks sont disponibles immédiatement pour vous permettre de démarrer vos réparations ou créations sans attente. Profitez d'un prix compétitif pour un composant essentiel à la sécurité de vos montages électroniques.
FAQ : Dépannage et Installation du BMS 4S
Pourquoi n'ai-je aucune tension (0V) en sortie P+/P- après le câblage ?
C'est une sécurité normale. Le BMS se met souvent en mode "verrouillage" après le montage. Pour l'activer, appliquez brièvement une tension de charge de 16.8V sur les bornes P+ et P-. Assurez-vous aussi que vos cellules sont toutes au-dessus de 3V.
Ma visseuse s'arrête net quand j'appuie sur la gâchette, le BMS est-il défectueux ?
Non, c'est la protection contre les surintensités qui agit. Les moteurs demandent un énorme courant au démarrage. Pour utiliser ce BMS 30A avec de l'outillage, vous devez impérativement utiliser des cellules 18650 "High Drain" (20C). Des batteries de PC portable recyclées ne suffiront pas.

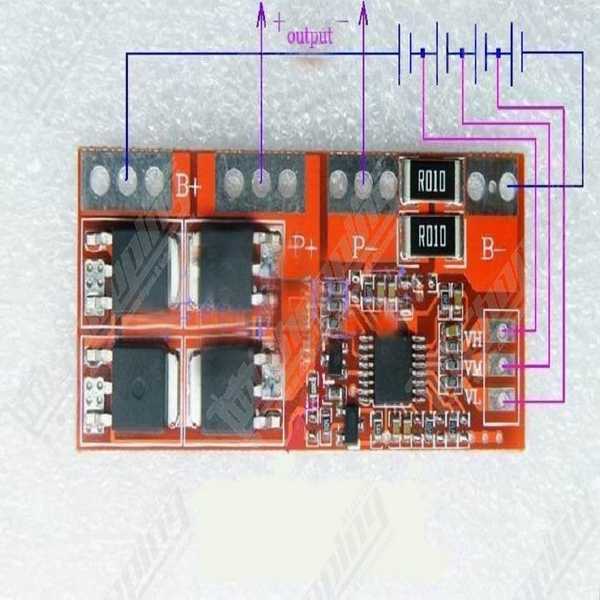

Est-il obligatoire de connecter les fils B1, B2 et B3 ?
Absolument. Sans ces connexions intermédiaires, le BMS ne peut pas surveiller les tensions individuelles ni effectuer l'équilibrage. Si un fil manque, le système détecte une anomalie critique et bloque toute sortie par sécurité.
Le BMS chauffe beaucoup avec mon moteur à balais (DC brushed), que faire ?
Les moteurs à charbons génèrent des pics de tension inverse. Il est recommandé de souder un condensateur non polaire (10µF-100µF) aux bornes du moteur pour absorber ces pics et soulager les transistors MOS du BMS.
Comment réinitialiser le module après un court-circuit ?
Si la sortie ne revient pas automatiquement après avoir retiré le défaut, connectez le pack à son chargeur 16.8V pendant quelques secondes. Cela forcera le BMS à sortir de son état de protection.
