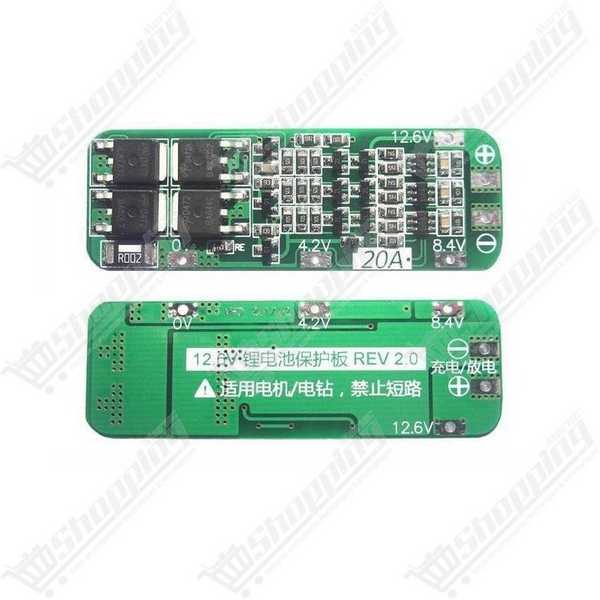

Module de Protection BMS 3S 20A 12.6V pour Batterie Lithium-ion 18650
Module de protection BMS 3S 20A indispensable pour sécuriser et charger vos packs de batteries Lithium 12.6V.
- Configuration 3S pour tension nominale 11.1V - 12.6V.
- Courant de décharge continu 20A et pic à 40A.
- Protection complète : Surcharge, décharge et court-circuit.
- Compatible batteries Li-ion 18650 et Li-Po.
- Fonction auto-récupération intelligente intégrée.
Sécurisez et Optimisez vos Packs Lithium avec le BMS 3S 20A
Besoin de redonner du couple à votre visseuse ou de créer une batterie externe fiable ? Ne laissez pas vos cellules Lithium-ion 18650 sans surveillance. Le module BMS 3S 20A est la pièce maîtresse indispensable pour transformer trois accus en série en une source d'énergie stable de 12.6V. Conçu pour gérer les demandes de courant élevées, ce circuit de protection intelligent surveille en permanence l'état de chaque cellule, évitant les surcharges explosives ou les décharges profondes irréversibles. C'est la solution technique idéale pour vos projets nécessitant un courant de décharge continu jusqu'à 20A et des pics de démarrage pour moteurs électriques.
Performance Électrique et Sécurité du Module BMS 3S
- Puissance Robuste : Supporte un courant de décharge continu de 20A et encaisse des pics instantanés jusqu'à 40A, idéal pour le démarrage d'outils électroportatifs.
- Configuration 3S Précise : Conçu spécifiquement pour les montages de 3 cellules en série, délivrant une tension nominale de 11.1V et une pleine charge à 12.6V.
- Protection Intégrale : Système de coupure automatique en cas de surcharge (4.25V par cellule) ou de décharge critique (sous 2.3V), garantissant la longévité de vos accus Li-Po ou Li-ion.
- Réactivité Instantanée : Résistance interne ultra-faible de moins de 100 mΩ pour minimiser l'échauffement et maximiser le transfert d'énergie vers votre appareil.
- Intelligence Embarquée : Fonction d'auto-récupération qui rétablit le circuit une fois le défaut (comme un court-circuit) éliminé.
Pourquoi intégrer ce BMS 12.6V dans vos projets DIY ?
- Rénovation d'Outillage : Parfait pour remplacer les batteries Ni-Cd obsolètes de vos perceuses par des cellules Lithium 18650 modernes et légères.
- Alimentation Autonome : Créez des packs de batteries 12V fiables pour l'éclairage LED, les enceintes Bluetooth portables ou les équipements de surveillance.
- Gestion Thermique : Sa faible consommation au repos (< 30 µA) évite de drainer vos batteries lorsqu'elles sont stockées pendant de longues périodes.
- Compatibilité Étendue : S'adapte aussi bien aux cellules standard 18650 qu'aux formats 26650 ou aux batteries polymères.
Fiche Technique Détaillée : BMS 3S 20A Lithium
| Caractéristique | Spécification |
|---|---|
| Type de Batterie | Li-ion / Li-Po (3.6V / 3.7V nominal) |
| Configuration | 3S (3 Séries) |
| Tension de Charge Max | 12.6 V - 13.0 V |
| Courant de Décharge Continu | Max 20 A |
| Courant de Pic (Instantané) | 40 A |
| Seuil Protection Surcharge | 4.25 V ± 0.025 V (par cellule) |
| Seuil Protection Décharge | 2.3 V - 3.0 V ± 0.05 V (par cellule) |
| Puissance Max | ~252 W |
| Dimensions (approx.) | 50x16mm / 64x20mm (selon arrivage) |
| Température de fonctionnement | -40°C à +50°C |
Commander votre BMS 3S 20A au Maroc
Ne prenez aucun risque avec vos montages batteries. Commandez dès maintenant votre BMS 3S 20A 12.6V et bénéficiez d'une livraison rapide partout au Maroc. Nous vous offrons ce composant essentiel à un prix compétitif, disponible immédiatement en stock pour vos réparations urgentes ou vos projets d'électronique.
FAQ : Tout savoir sur l'installation du BMS 3S
Pourquoi n'y a-t-il aucune tension en sortie (P+ et P-) juste après le premier branchement ?
C'est une sécurité normale du circuit. Pour "réveiller" le BMS après le câblage, il est nécessaire d'appliquer brièvement une tension de charge de 12.6V sur les bornes P+/P- ou de brancher votre chargeur. Cela déverrouille le circuit de protection.
Quel type de chargeur faut-il utiliser pour ce module 3S ?
Vous devez impérativement utiliser un chargeur spécifique pour Lithium-ion 12.6V fonctionnant en mode CC/CV (Courant Constant / Tension Constante). Une alimentation 12V standard n'atteindra pas la tension de pleine charge requise et ne chargera pas la batterie à 100%.
Quelle est la différence entre la version "Standard" et la version "Équilibrée" ?
La version standard assure les protections vitales (surcharge, court-circuit). La version "Équilibrée" ajoute un circuit qui égalise la tension de chaque cellule à 4.2V en fin de charge, ce qui prolonge considérablement la durée de vie globale du pack batterie.
Peut-on utiliser ce BMS pour un courant de décharge continu de 20A sans refroidissement ?
Bien que certifié pour 20A, le module chauffera. Pour un usage continu dépassant 10A-12A, nous conseillons fortement l'ajout d'un dissipateur thermique ou d'une ventilation pour éviter la coupure thermique.
Quel est l'ordre de câblage conseillé pour éviter de griller le module ?

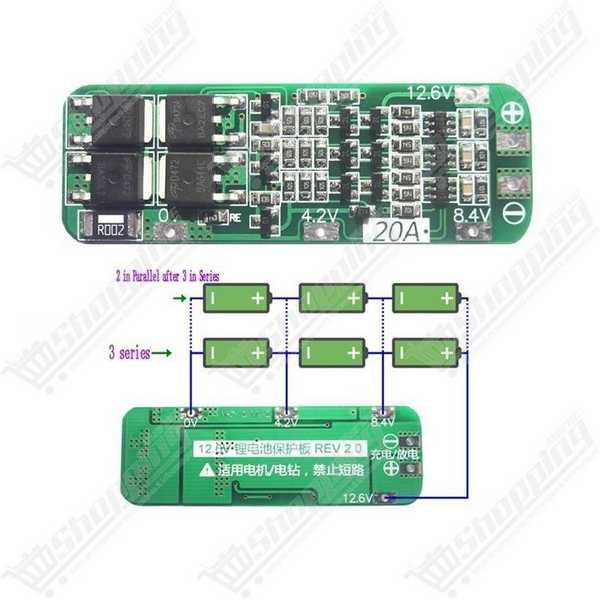

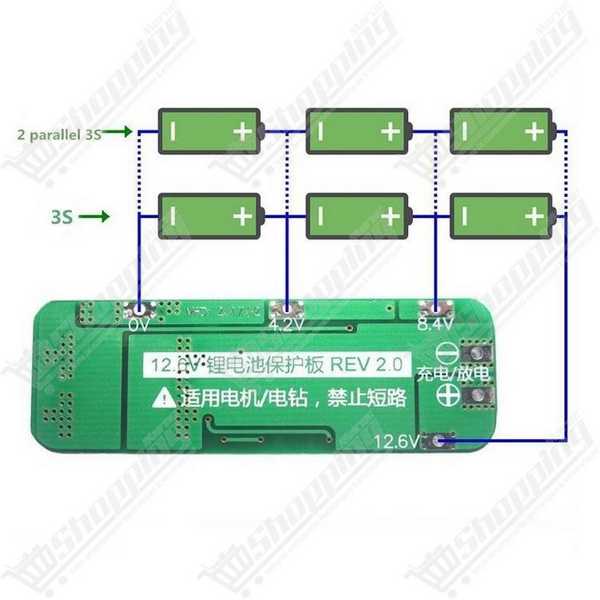

Respectez toujours l'ordre croissant des tensions : commencez par le 0V (B-), puis 4.2V (B1), 8.4V (B2) et enfin 12.6V (B+). Vérifiez vos tensions au multimètre avant le raccordement final.
