Module abaisseur de tension DC-DC LM2596 3A CC-CV
Convertisseur abaisseur DC-DC ajustable précis pour la charge de batteries et l'alimentation de LED puissantes.
- Tension d'entrée : 7V à 35V DC
- Tension de sortie : 1,25V à 30V ajustable
- Courant : Max 3A (Mode CC/CV)
- Puce : LM2596S (150 kHz)
- Indicateurs LED : Charge et fin de charge
Maîtrise Totale de l'Énergie : Le Module LM2596 CC-CV
Vous cherchez à transformer une source de tension standard en un véritable chargeur de batterie intelligent ou en un driver de LED ultra-fiable ? Le convertisseur classique ne suffit plus. Passez au niveau supérieur avec le module abaisseur LM2596 CC-CV. Contrairement aux régulateurs standards qui ne contrôlent que la tension, ce module intègre une double boucle de régulation : Tension Constante (CV) et Courant Constant (CC). C'est la solution technique idéale pour protéger vos composants sensibles contre les surintensités ou pour charger vos accus Lithium et NiMH en toute sécurité, sans risque de surchauffe.
Spécificités Avancées du Régulateur LM2596S 3A

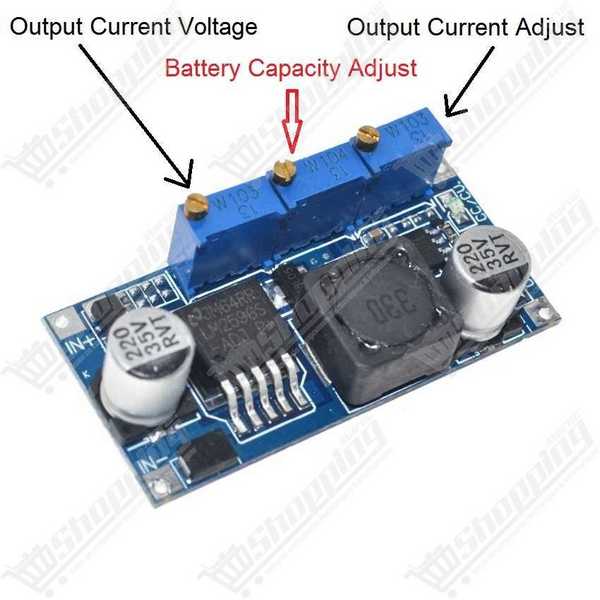

- Double Régulation Précise : Gestion simultanée de la tension et de l'intensité via des potentiomètres multi-tours dédiés, offrant une granularité de réglage exceptionnelle.
- Puissance et Flexibilité : Capable de délivrer jusqu'à 3A de courant (avec refroidissement actif) sur une plage de sortie de 1,25V à 30V DC.
- Intelligence Embarquée : Trois indicateurs LED vous informent en temps réel : mode limitation de courant actif, indicateur de charge en cours et signal de fin de charge (batterie pleine).
- Puce LM2596S Robuste : Fonctionnement à une fréquence de 150 kHz garantissant une haute efficacité jusqu'à 92% et une ondulation résiduelle (Ripple) inférieure à 50 mV.
- Plage d'Entrée Étendue : Accepte une tension d'entrée de 7V à 35V DC, parfait pour s'adapter aux panneaux solaires ou aux alimentations industrielles 24V.
Projets et Applications : Que faire avec ce Convertisseur Abaisseur ?
- Chargeur de Batteries Universel : Créez un chargeur sur mesure pour vos cellules Lithium-Ion, LiPo ou batteries au plomb. Le mode CC limite le courant au début, et le mode CV assure la finition précise.
- Driver LED de Puissance : Alimentez des LED de haute puissance sans risque de les brûler. Le mode Courant Constant garantit une luminosité stable et protège la LED contre l'emballement thermique.
- Mini Alimentation de Laboratoire : Transformez une vieille alimentation d'ordinateur portable en une source de tension ajustable avec limitation de courant pour tester vos circuits sans griller vos composants en cas de court-circuit.
- Régulation de Panneaux Solaires : Stabilisez la sortie fluctuante d'un petit panneau photovoltaïque pour alimenter une charge fixe.
Fiche Technique Détaillée : Module LM2596 Step-Down
| Caractéristique | Valeur Technique |
|---|---|
| Puce Principale | LM2596S (Convertisseur Buck non isolé) |
| Tension d'Entrée (Input) | 7V à 35V DC |
| Tension de Sortie (Output) | 1,25V à 30V DC (Ajustable) |
| Courant de Sortie Max | 3A (Max) / 2A (Continu recommandé sans ventilateur) |
| Modes de Régulation | CC (Courant Constant) / CV (Tension Constante) |
| Efficacité | Jusqu'à 92% |
| Dimensions | 48 x 23 x 14 mm |
| Protections | Court-circuit (Limitation CC), Surchauffe thermique |
Commander votre LM2596 CC-CV au Maroc
Ne laissez pas une alimentation instable compromettre vos projets électroniques. Disponible immédiatement en stock, ce module est l'outil indispensable pour tout atelier d'électronique au Maroc. Profitez d'un prix compétitif et d'une livraison rapide partout dans le royaume pour sécuriser vos montages dès aujourd'hui.
FAQ : Dépannage et Utilisation du Module LM2596
- Q : Je tourne le potentiomètre mais la tension ne change pas, le module est-il défectueux ?
- R : Non, c'est un comportement normal sur les modules neufs. Les potentiomètres sont des modèles multi-tours de haute précision. Il faut souvent tourner la vis dans le sens anti-horaire pendant 20 à 30 tours complets avant de voir la tension commencer à descendre.
- Q : Comment régler la limitation de courant (CC) pour charger ma batterie ?
- R : La procédure est précise : 1. Réglez la tension de sortie à vide (selon votre batterie). 2. Placez votre multimètre en mode Ampèremètre (10A) directement sur les bornes de sortie (en court-circuit). 3. Tournez le potentiomètre de courant jusqu'à lire l'intensité de charge désirée sur le multimètre.
- Q : Puis-je tirer 3A en continu sans risque ?
- R : La puce supporte 3A, mais le PCB dissipe mal la chaleur à cette intensité. Pour une utilisation continue au-delà de 2A (ou 10-15W), il est impératif d'ajouter un dissipateur thermique collé sur la puce ou un petit ventilateur, sous peine de voir le module se mettre en sécurité thermique.
- Q : Que faire si j'inverse les fils + et - à l'entrée ?
- R : Attention, le LM2596 ne possède pas de protection contre l'inversion de polarité. Une inversion, même brève, détruira le module instantanément. Nous recommandons l'ajout d'une diode de protection en série sur l'entrée pour les montages critiques.
