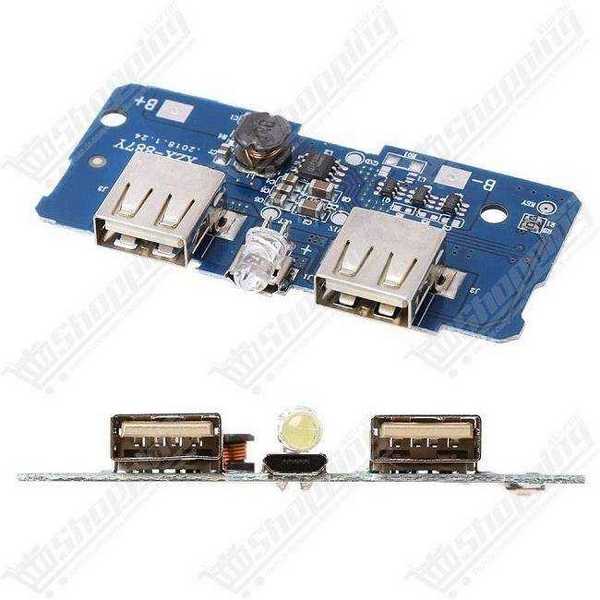

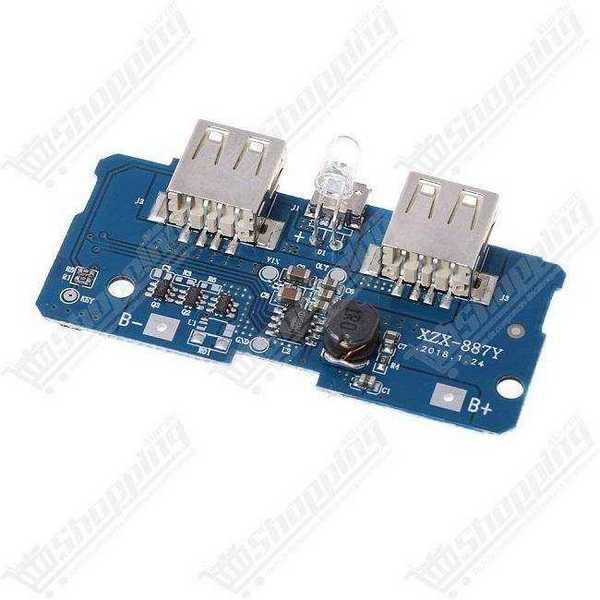

Carte de charge pour Power Bank 2A avec double port USB
Module compact pour créer des batteries externes performantes avec double port USB et indicateurs LED.
- Double sortie USB 5V 2.1A maximum
- Charge via Micro-USB ou Type-C
- Compatible batteries Li-Ion 18650 3.7V
- Protection surcharge et décharge intégrée
- Lampe torche LED de secours incluse
Créez votre propre Batterie Externe avec ce Module Power Bank
Transformez de simples cellules Lithium 18650 en une station de charge performante grâce à cette carte de charge pour Power Bank. Ce module électronique compact intègre tout le nécessaire pour gérer la charge et la décharge de vos batteries en toute sécurité. Doté d'un convertisseur Boost DC-DC haute efficacité, il délivre une tension stable de 5V via deux ports USB, idéal pour redonner vie à une batterie externe HS ou pour vos projets DIY électroniques.
Fonctionnalités Clés et Avantages

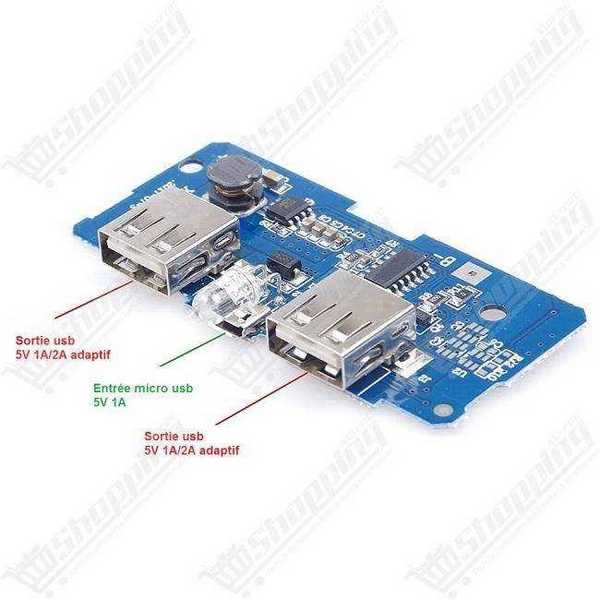

- Double Sortie USB : Rechargez deux appareils simultanément (Smartphone, Tablette, Arduino) avec un courant total partagé allant jusqu'à 2.1A.

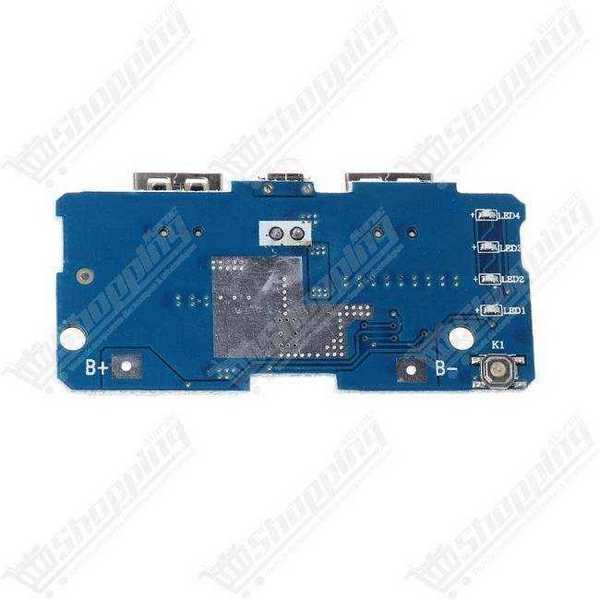

- Gestion Intelligente : Équipé de 4 LED indicatrices, le module vous informe en temps réel du niveau de charge (25%, 50%, 75%, 100%).
- Compatibilité 18650 : Conçu pour les accus Lithium-ion ou Li-Polymère 3.7V. Connectez vos cellules en parallèle pour augmenter l'autonomie.
- Sécurité Maximale : Puce de protection intégrée contre la surcharge (arrêt à 4.2V), la décharge profonde (coupure à 3.0V) et les courts-circuits.
- Lampe Torche LED : Une fonctionnalité pratique activable par double pression sur le bouton, parfaite pour le camping ou l'éclairage d'appoint.
Applications recommandées
- Fabrication de Power Banks personnalisés haute capacité.
- Réparation de boîtiers de batteries externes défectueux.
- Alimentation portable 5V pour projets microcontrôleurs (Arduino, ESP32).
- Systèmes d'alimentation de secours solaires (couplé à un chargeur adapté).
Spécifications Techniques
| Caractéristique | Détail |
|---|---|
| Tension d'entrée (Charge) | 5V DC (Micro-USB / Type-C selon modèle) |
| Tension de sortie | 5V DC (± 0.2V) |
| Courant de sortie max | 2.1A (Total combiné) |
| Batteries supportées | Li-Ion / Li-Po 3.7V (ex: 18650) |
| Dimensions | 69 mm x 26 mm x 8 mm |
| Rendement | 90% - 92% |
Conseils d'Utilisation et FAQ
Comment brancher mes batteries ?Connectez vos batteries 18650 uniquement en PARALLÈLE sur les bornes B+ (Positif) et B- (Négatif). Attention : Une inversion de polarité détruira immédiatement le module.
Le module ne fonctionne pas après soudure, pourquoi ?Après avoir connecté les batteries, le circuit de protection se met souvent en sécurité. Il suffit de brancher un chargeur sur le port d'entrée (Micro-USB) quelques secondes pour "réveiller" la carte.
Comment utiliser la lampe LED ?Effectuez un double-clic rapide ou un appui long (selon la version) sur le bouton latéral pour allumer ou éteindre la LED blanche.
