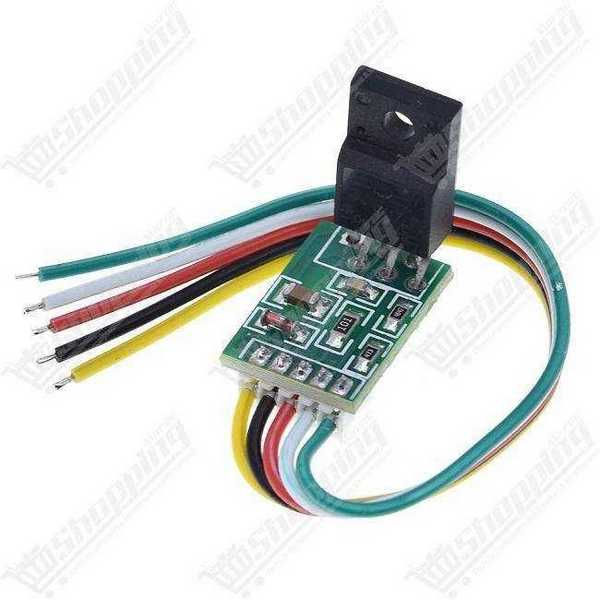

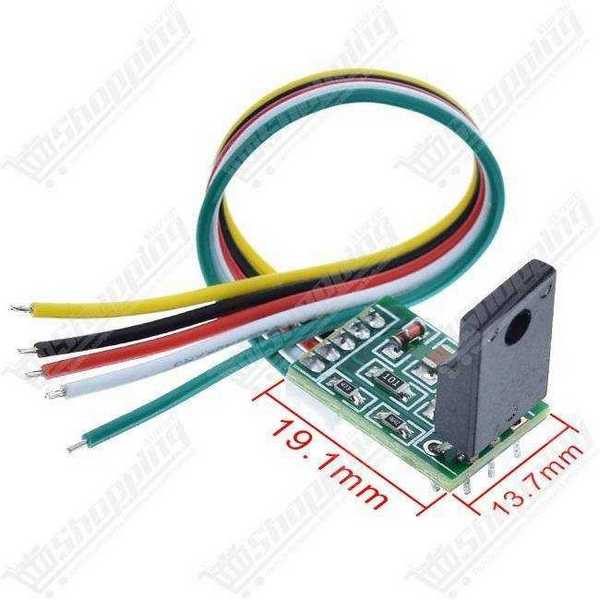

Module d'alimentation universel CA-888 pour TV LED et LCD 15-24 pouces
Module de remplacement universel à 5 fils pour réparer l'alimentation des téléviseurs LED et LCD 15 à 24 pouces.
- Compatibilité : Écrans 15 à 24 pouces.
- Tension d'entrée : 300V DC.
- Installation : Câblage simplifié 5 fils.
- Fréquence de commutation : 65 kHz.
- Protections : Surtension, surintensité et surchauffe.
Restaurez vos Écrans avec le Module d'Alimentation Universel CA-888
Une panne sur l'étage primaire d'une alimentation TV peut souvent sembler fatale, surtout lorsque le contrôleur PWM ou le MOSFET d'origine est introuvable. Ne jetez plus vos cartes électroniques ! Le Module d'Alimentation Universel CA-888 est la solution de contournement ultime pour les techniciens exigeants. Conçu spécifiquement pour "bypasser" les circuits défaillants, ce module redonne vie aux téléviseurs LED et LCD de 15 à 24 pouces avec une stabilité remarquable. C'est l'outil indispensable pour transformer une réparation complexe et coûteuse en une intervention rapide et fiable.
Performance et Précision Technique du Module CA-888
- Compatibilité Optimale : Parfaitement calibré pour les écrans de petite et moyenne taille, couvrant une plage de 15 à 24 pouces, garantissant une puissance adaptée sans risque de surcharge.
- Installation Simplifiée (5 Fils) : Une architecture intelligente qui remplace l'intégralité du circuit de commande primaire via un câblage standardisé (Jaune, Noir, Rouge, Blanc, Vert).
- Haute Tension d'Entrée : Gère efficacement les 300V DC issus du condensateur de filtrage principal pour une conversion stable.
- Fréquence de Commutation Fixe : Fonctionne à une fréquence d'oscillation de ~65 kHz, assurant une réduction du bruit électronique et une efficacité thermique accrue.
- Démarrage Soft Start : Intègre un délai de démarrage progressif d'environ 12 ms pour protéger les composants secondaires contre les appels de courant brutaux.
Pourquoi Choisir le CA-888 pour vos Dépannages Électroniques ?
- Solution de Remplacement Universelle : Idéal lorsque les pièces d'origine (IC PWM, MOSFET) sont obsolètes ou hors de prix. Ce module s'adapte à la majorité des topologies SMPS (Flyback).
- Sécurité Renforcée : Votre réparation est durable grâce aux multiples protections intégrées : OVP (Surtension), OCP (Surintensité) et protection thermique automatique.
- Régulation Précise : Utilise un retour d'information (Feedback) via l'optocoupleur existant pour maintenir des tensions de sortie (12V/5V) parfaitement stables, essentielles pour la carte mère du téléviseur.
- Économie de Temps : Diagnostiquez, retirez les composants HS, câblez le CA-888, et l'appareil est prêt. Plus besoin de chercher des datasheets obscures pendant des heures.
Fiche Technique Détaillée : Module Universel CA-888
| Caractéristique | Spécification |
|---|---|
| Type de Produit | Module d'alimentation à découpage (SMPS) universel |
| Compatibilité Écrans | LED / LCD de 15" à 24" |
| Tension d'Entrée | 300V DC (via condensateur primaire) |
| Tension VCC (Module) | 12V à 18V DC |
| Seuil de Démarrage | 10,8V ± 0,3V |
| Câblage | Système 5 fils (Drain, GND, VCC, FB, Start) |
| Protections | Surtension, Court-circuit, Surchauffe |
Commander le Module CA-888 au Maroc
Professionnels de la réparation et passionnés d'électronique, ne laissez pas un composant manquant bloquer votre atelier. Commandez dès maintenant votre Module CA-888 et profitez d'un prix compétitif au Maroc. Nous assurons une livraison rapide partout dans le royaume. Ce composant est disponible immédiatement en stock pour garantir la continuité de votre activité.
FAQ : Installation et Dépannage du Module CA-888
Comment brancher les 5 fils de couleur du module CA-888 ?
Le respect du code couleur est crucial pour le fonctionnement. Le câblage standard est le suivant :
Fil Jaune : Sur le DRAIN du MOSFET d'origine (emplacement central).
Fil Noir : Sur la masse (GND) du gros condensateur 300V.
Fil Rouge (VCC) : Sur l'alimentation auxiliaire (12V-18V) du condensateur dédié.
Fil Blanc (FB) : Sur la broche 4 de l'optocoupleur (Feedback).
Fil Vert (START) : Sur le pôle positif (+) du condensateur principal 300V.
Pourquoi ma télévision s'éteint-elle ou "saute" après environ 30 secondes ?
Ce phénomène de "coupure" indique souvent que le module se met en sécurité. Cela arrive si le module est utilisé sur un écran trop grand (ex: 32 pouces) dépassant sa puissance, ou si la tension VCC (fil rouge) est instable. Vérifiez impérativement la diode et le condensateur de l'enroulement auxiliaire.
Est-il nécessaire de retirer les anciens composants de la carte ?
Oui, absolument. Avant l'installation, vous devez dessouder et retirer le MOSFET d'origine ainsi que le circuit intégré PWM défectueux. Laisser ces composants peut créer des conflits ou des courts-circuits destructeurs.
Le module CA-888 est-il compatible avec les alimentations équipées d'un circuit PFC ?
Non. Le CA-888 est conçu pour des architectures SMPS simples. Il n'est pas recommandé pour les alimentations complexes disposant d'une correction du facteur de puissance (PFC), souvent présentes sur les très grands écrans.
Sur quelle broche de l'optocoupleur faut-il brancher le fil blanc ?
Le fil blanc (Feedback) se connecte à la broche 4 de l'optocoupleur. Assurez-vous au préalable que la broche 3 est bien reliée à la masse (GND) du côté primaire pour fermer la boucle de régulation.
Quelles précautions prendre pour éviter la surchauffe du module ?
Bien que robuste, le module dissipe de la chaleur. Il est fortement conseillé de visser le transistor du module sur un dissipateur thermique (heatsink) adéquat. Vérifiez également qu'aucun condensateur n'est gonflé sur les sorties secondaires avant la mise sous tension.
