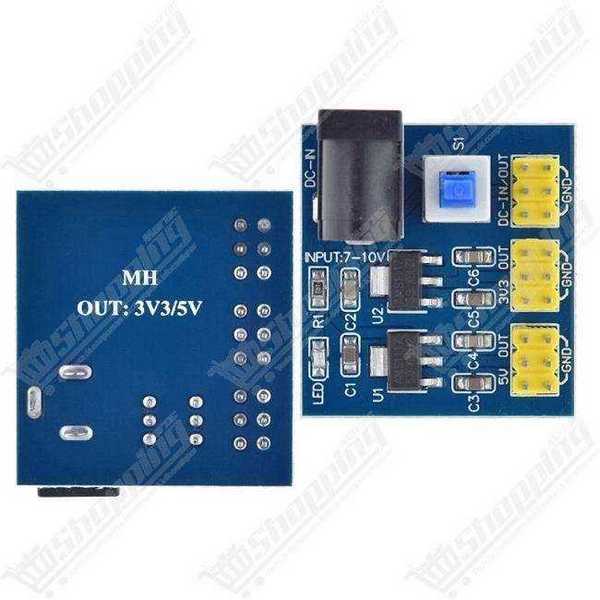

Module d'alimentation abaisseur multi-sorties DC-DC 12V vers 3.3V 5V 12V
Convertisseur de tension compact transformant une entrée 6-12V en sorties stables 3.3V et 5V pour vos projets.
- Tension d'entrée : DC 6V à 12V (Jack ou Broches)
- Sorties régulées : 3.3V et 5.0V (via AMS1117)
- Courant de sortie max : 800 mA
- Contrôle : Interrupteur ON/OFF et LED intégrés
- Idéal pour : Arduino, ESP8266 et Breadboard
Module de Conversion Multi-Tension : La Solution d'Alimentation Polyvalente
Simplifiez l'alimentation de vos circuits électroniques avec ce module convertisseur abaisseur DC-DC. Conçu pour les makers et les ingénieurs, il transforme une source unique (6V-12V) en trois rails de tension distincts. C'est l'accessoire idéal pour alimenter simultanément des composants 3.3V (comme les modules ESP8266) et 5V (comme les Arduino) sans multiplier les sources d'énergie ni les câbles encombrants.
Caractéristiques Techniques et Points Forts
- Entrée Flexible : Accepte une tension de 6V à 12V DC via un connecteur Jack standard 5,5/2,1 mm ou des broches mâles, s'adaptant à vos batteries ou adaptateurs secteur.
- Régulation AMS1117 : Utilise des régulateurs linéaires fiables pour fournir une tension stable avec une précision de +/- 0,05V.
- Triple Sortie : Dispose de rails 3,3V, 5,0V et d'une sortie directe (tension d'entrée) pour couvrir tous vos besoins en prototypage.
- Courant Disponible : Délivre jusqu'à 800 mA (maximum thermique), suffisant pour la plupart des microcontrôleurs et capteurs.
- Ergonomie : Intègre un interrupteur ON/OFF et une LED rouge pour sécuriser vos manipulations et visualiser l'état de l'alimentation instantanément.
Applications Pratiques
- Alimentation propre pour les montages sur plaque d'essai (Breadboard).
- Projets IoT mixant des niveaux logiques 3.3V et 5V.
- Laboratoires d'électronique éducative et prototypage rapide.
Spécifications Techniques Détaillées
| Caractéristique | Détail |
|---|---|
| Type de Module | Convertisseur Abaisseur Multi-Sortie |
| Tension d'Entrée | DC 6V – 12V (Jack ou Pins) |
| Tensions de Sortie | 3.3V DC / 5.0V DC / VCC (Input) |
| Courant Max | 800 mA (par rail, non cumulé sans dissipation) |

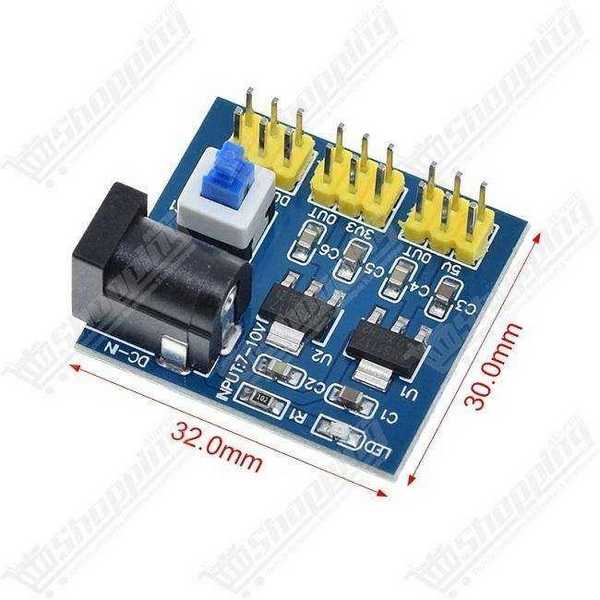

| Dimensions | ~ 31mm x 30mm |
| Sécurité | Interrupteur ON/OFF + LED Témoin |
FAQ : Questions Fréquentes
En raison du fonctionnement des régulateurs AMS1117, la tension d'entrée doit être supérieure d'au moins 1V à la tension de sortie. Pour du 5V, une entrée minimale de 6V à 6.5V est nécessaire.
Oui, c'est un régulateur linéaire. Si la différence entre la tension d'entrée et de sortie est grande (ex: 12V vers 3.3V) et que le courant est élevé, il dissipera la différence en chaleur. Évitez de dépasser 800mA sur une longue période sans refroidissement.
La sortie souvent marquée "12V" ou "VCC" est une sortie "Pass-through". Elle délivre exactement la tension que vous fournissez en entrée. Si vous entrez du 9V, vous aurez du 9V sur cette broche.
