Module de distribution pour alimentation ATX 24 pins

Transformez votre PSU en Alimentation de Laboratoire

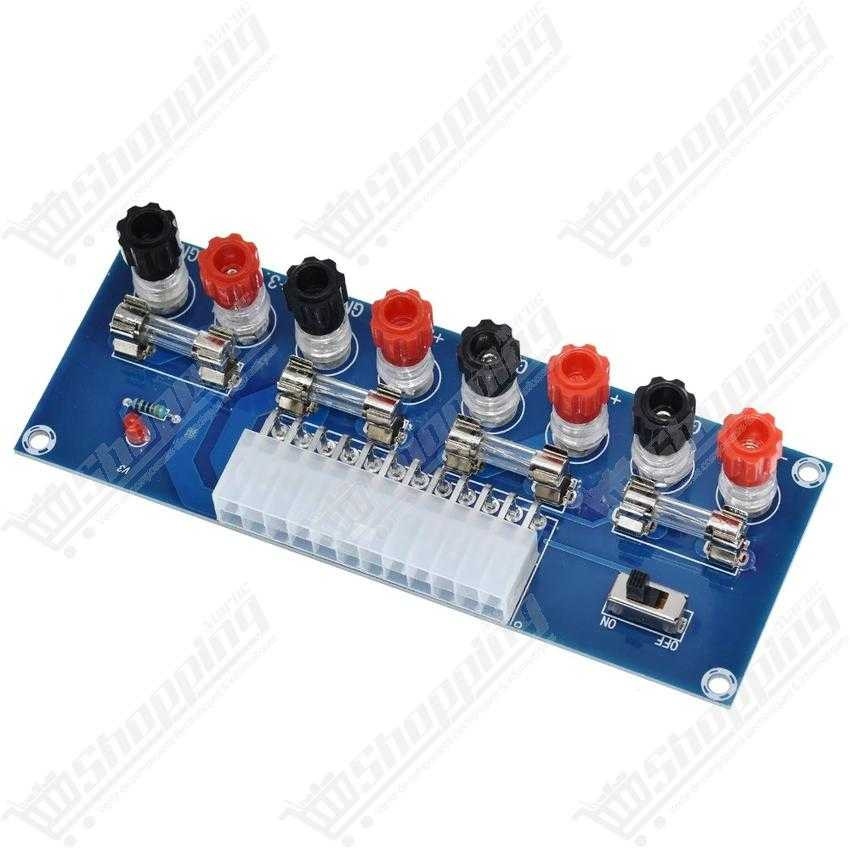

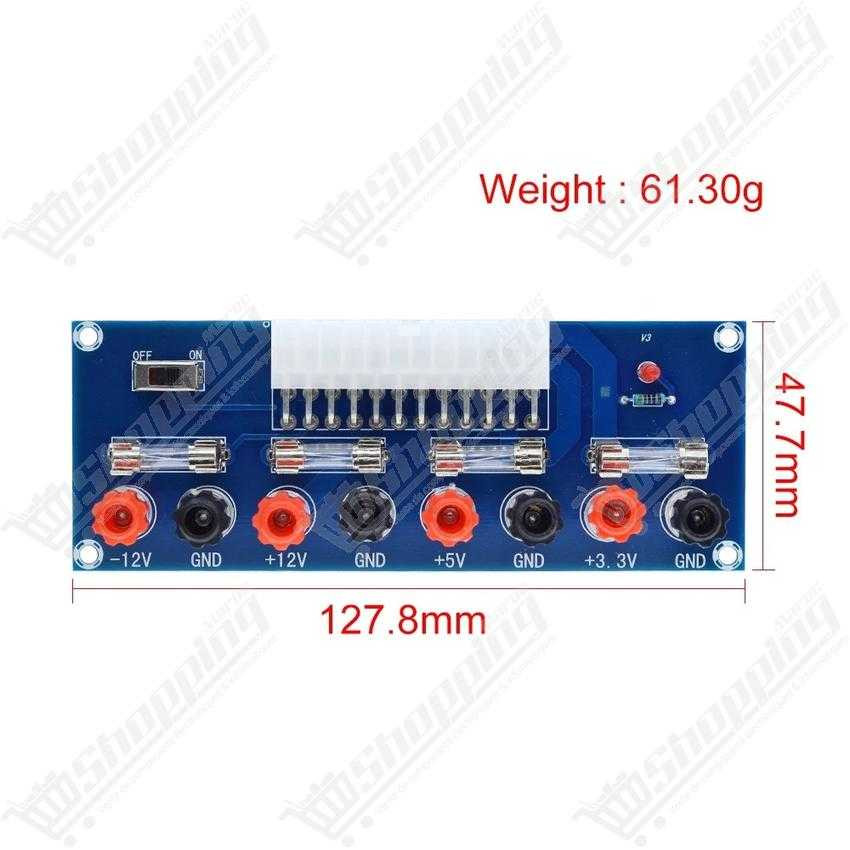

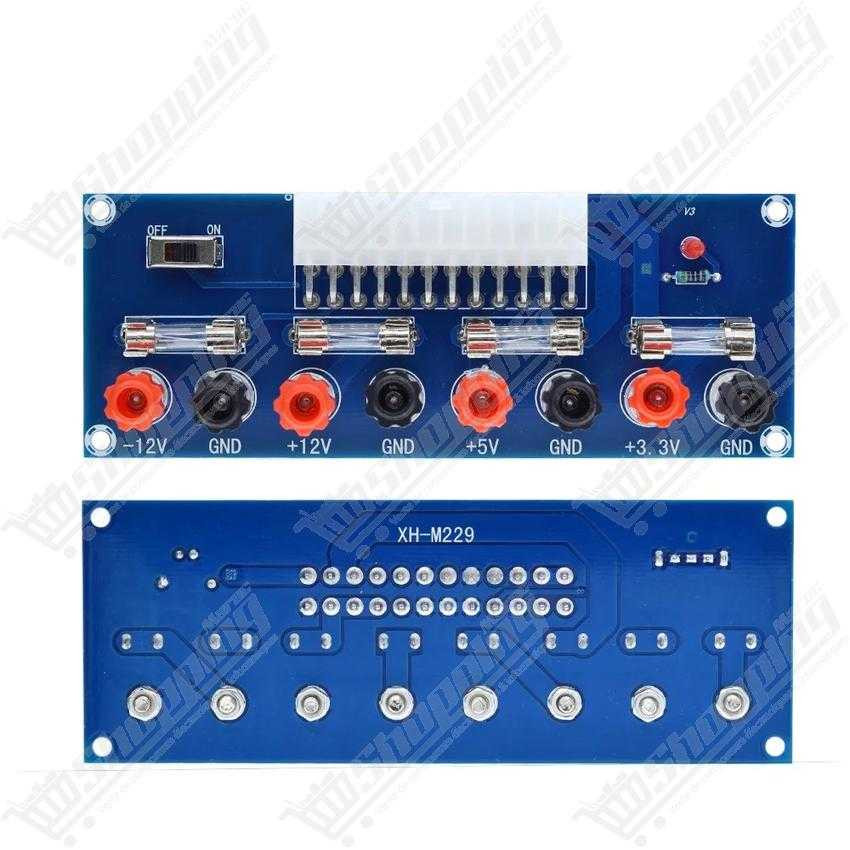

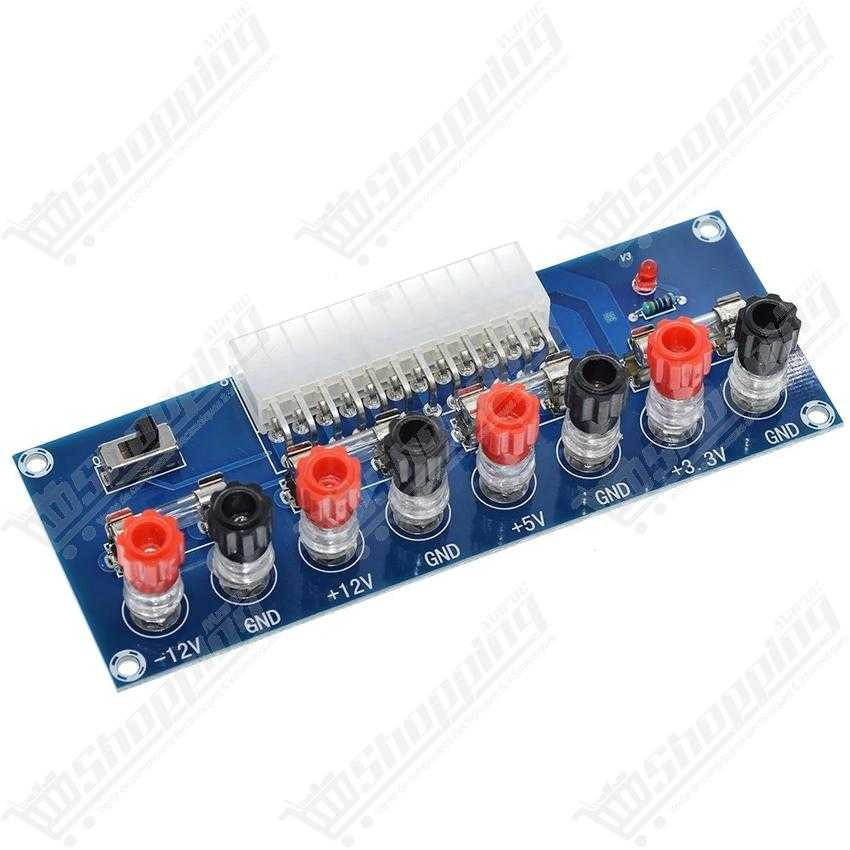

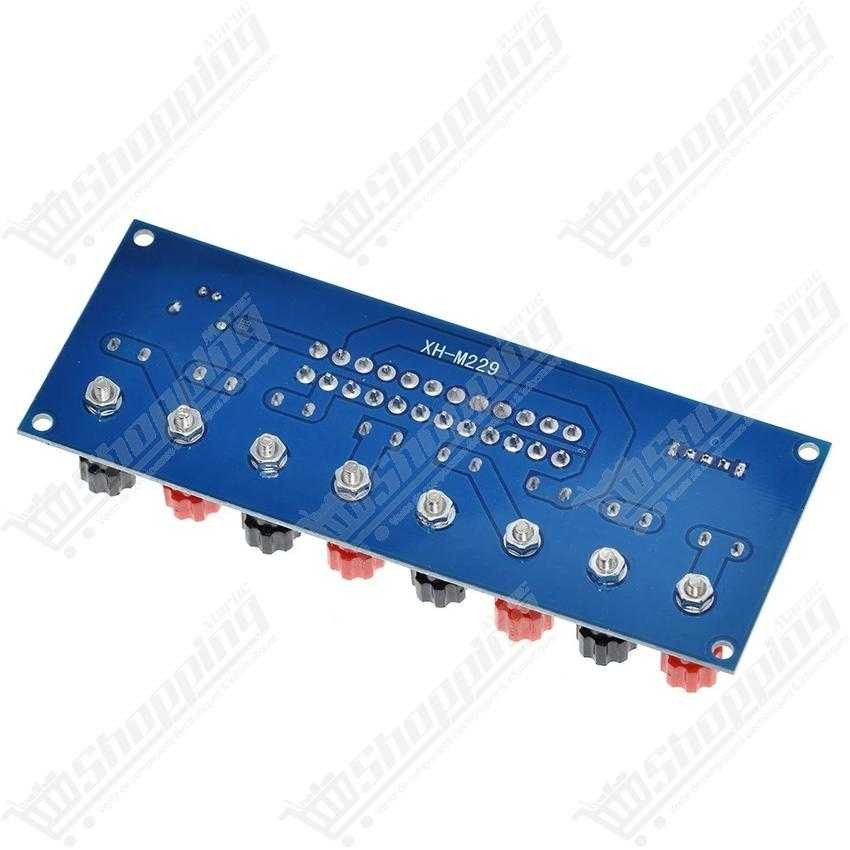

Donnez une seconde vie à votre unité d'alimentation PC avec notre carte de dérivation ATX XH-M229. Ce module est l'outil indispensable pour les électroniciens et makers, permettant de convertir un connecteur ATX 24 broches standard en une station d'alimentation de laboratoire fiable offrant les tensions essentielles : +3.3V, +5V, +12V et -12V.

Caractéristiques Techniques du Module Breakout ATX

• Interface Standard : Conçu pour accueillir le connecteur ATX 24 broches, tout en restant parfaitement rétrocompatible avec les anciens connecteurs 20 broches.
• Sorties Multiples : Accès facile via borniers aux tensions critiques pour vos microcontrôleurs (3.3V), Arduino et Raspberry Pi (5V), moteurs et LEDs (12V) ainsi que les circuits audio (-12V).
• Protection Intégrée : Chaque rail de tension est sécurisé par un fusible en verre de 5A individuel remplaçable, protégeant vos montages contre les surintensités.
• Ergonomie : Dispose d'un interrupteur à bascule ON/OFF physique et de LEDs d'état pour confirmer la présence de tension sur chaque rail sans débrancher le secteur.
• Connectivité : Équipé de bornes "binding posts" robustes compatibles avec les fiches bananes 4mm pour une connexion rapide et solide.

Applications et Usage

Idéal pour le prototypage rapide, ce module facilite l'alimentation de vos projets DIY, de la robotique aux tests de composants informatiques. Il gère également le signal Power Good et offre une sortie Standby (+5VSB) pour les circuits de veille.
