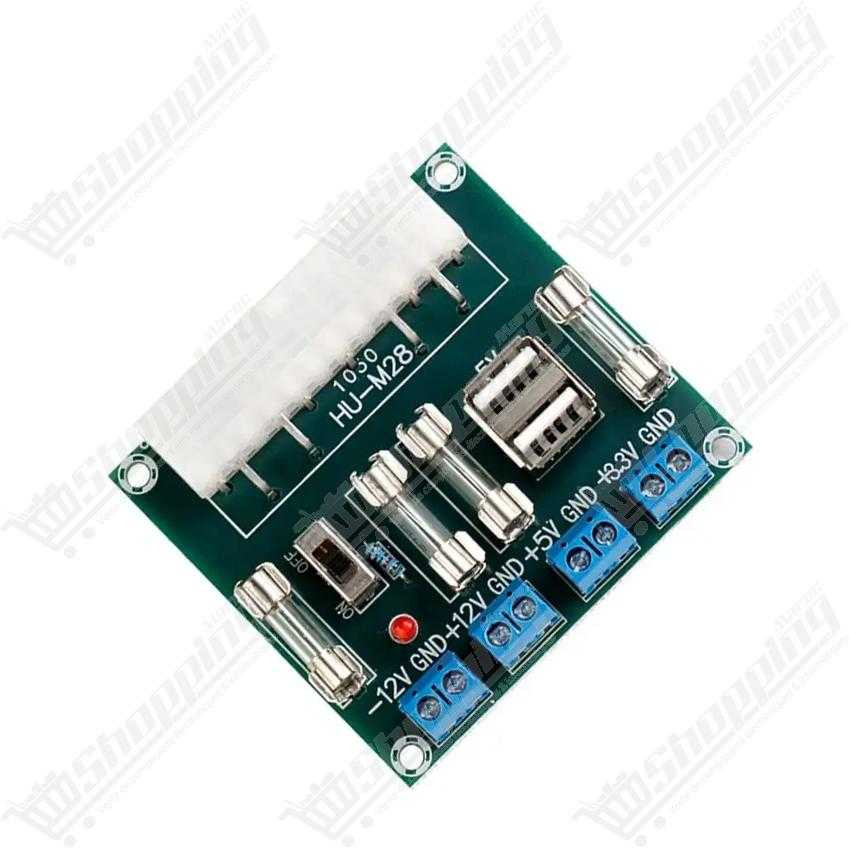

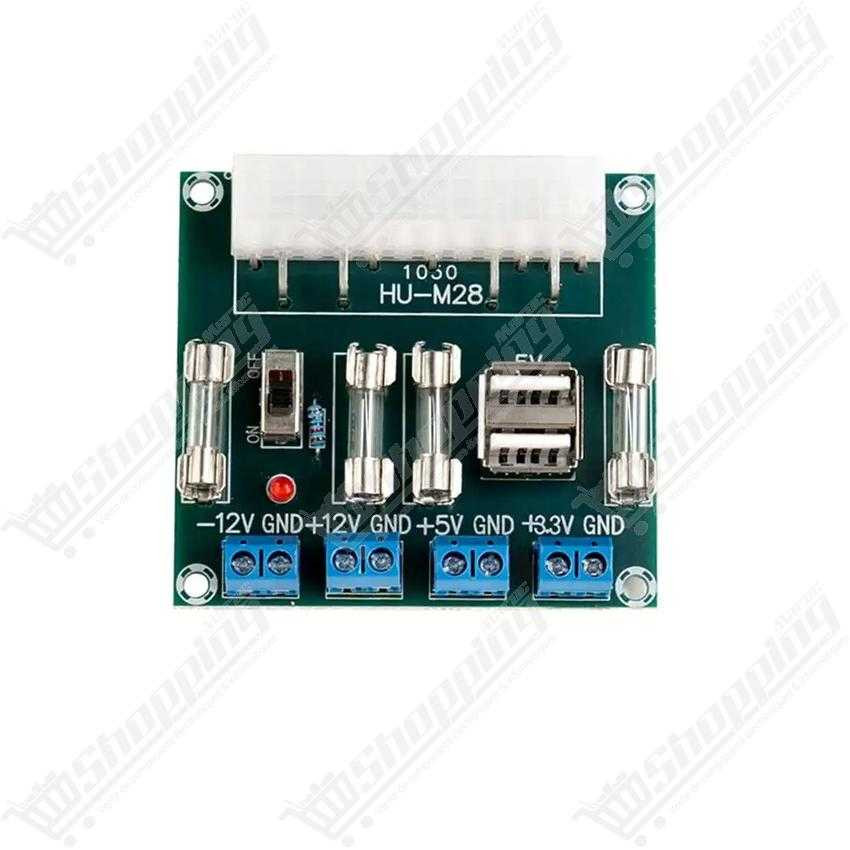

Module de dérivation pour alimentation ATX 24 broches
Transformez votre alimentation PC standard en station d'énergie de laboratoire polyvalente, stable et sécurisée pour vos projets.

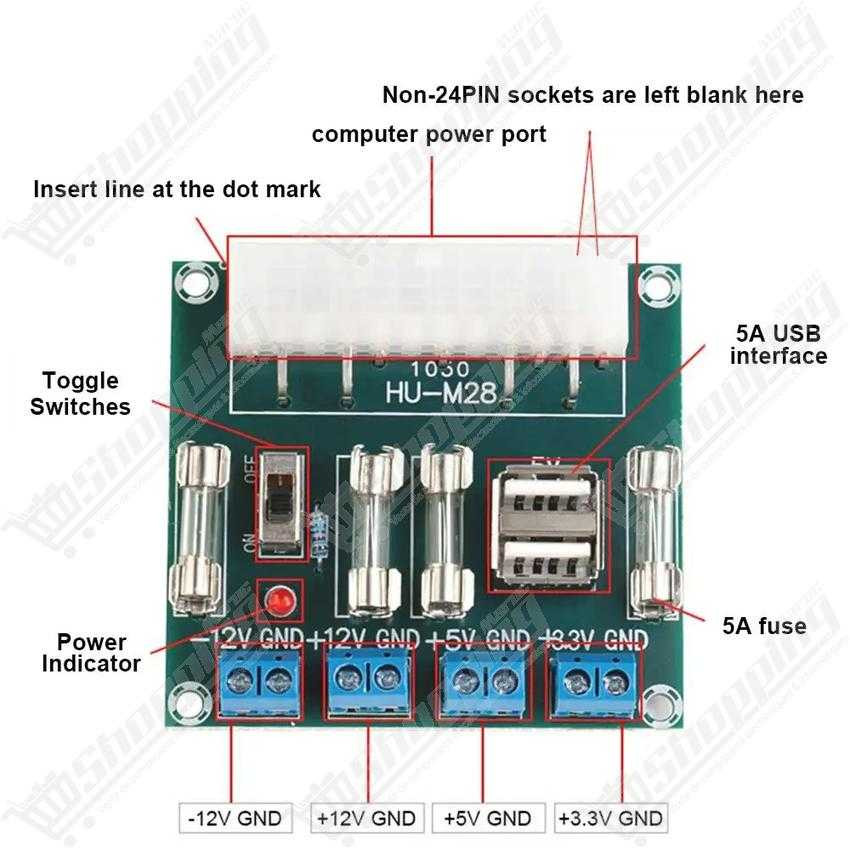

- Entrée compatible connecteurs ATX 24 et 20 broches.
- Sorties multiples : +3.3V, +5V, +12V et -12V.
- Protection par fusibles 5A sur chaque rail de tension.
- Interrupteur ON/OFF et indicateur LED intégrés.
- Borniers à vis et compatibilité fiches bananes.
Transformez votre Alimentation PC en Station de Laboratoire avec le Module ATX 24 Broches
Vous avez une ancienne alimentation d'ordinateur qui traîne dans un placard ? Ne la jetez surtout pas ! Avec notre Carte d'Alimentation Breakout Board ATX, vous pouvez recycler cette puissance brute pour créer une alimentation de laboratoire stable, robuste et incroyablement économique. C'est la solution rêvée pour les makers et les électroniciens au Maroc qui souhaitent obtenir des tensions multiples sans investir dans un équipement industriel coûteux. Fini les bricolages dangereux avec des fils coupés : ce module vous offre une interface propre, sécurisée et prête à l'emploi pour alimenter vos projets les plus ambitieux.
Performance et Sécurité du Breakout Board pour PSU ATX
- Polyvalence des Tensions : Accédez instantanément aux rails de tension essentiels pour le prototypage : +3,3 V (logique numérique), +5 V (USB/Arduino), +12 V (moteurs/LEDs) et -12 V (audio/op-amps).
- Interface de Connexion Pro : Équipé de borniers à vis robustes et de bornes type "Binding Posts" compatibles avec les fiches bananes 4 mm, garantissant une connexion fiable pour vos câbles de mesure.
- Protection Intégrée : Travaillez l'esprit tranquille grâce aux fusibles de 5 A remplaçables sur chaque rail de sortie, protégeant votre montage contre les surintensités accidentelles.
- Compatibilité Maximale : Le port d'entrée accepte parfaitement les connecteurs ATX standards 24 broches ainsi que les anciens modèles 20 broches.
- Contrôle Total : Dispose d'un interrupteur ON/OFF embarqué et d'une LED de statut, vous évitant de devoir débrancher la prise murale à chaque manipulation.
Pourquoi intégrer cet Adaptateur d'Alimentation ATX dans votre Atelier ?
- Alimentation de Microcontrôleurs : Fournit une source d'énergie stable et puissante pour vos cartes de développement comme les Arduino, ESP32 ou les cartes STM32.
- Tests de Puissance : Idéal pour tester des moteurs à courant continu, des rubans LED ou des modules d'affichage qui demandent plus d'ampérage qu'un simple port USB ne peut fournir.
- Projets Raspberry Pi & Nano-ordinateurs : Le rail +5 V offre une alimentation fiable pour vos projets IoT et domotiques (Banana Pi, Raspberry Pi).
- Éducation et Formation : Un outil pédagogique parfait pour comprendre le fonctionnement des alimentations à découpage sans risque de court-circuit direct sur le secteur.
Fiche Technique Détaillée : Module d'interface ATX vers Bornier
| Caractéristique | Spécification Technique |
|---|---|
| Type de Module | Adaptateur Breakout Board pour Alimentation ATX |
| Connecteur d'Entrée | ATX 24 Broches (Compatible 20 Broches) |
| Tensions de Sortie | +3,3 V, +5 V, +12 V, -12 V CC |
| Sortie Ajustable (Optionnelle) | 1,8 V à 10,8 V (via potentiomètre sur modèles ADJ) |
| Sécurité | Fusibles de protection (5 A typique) par rail + GND dédié |
| Connectique Sortie | Borniers à vis + Compatibilité Fiches Bananes |

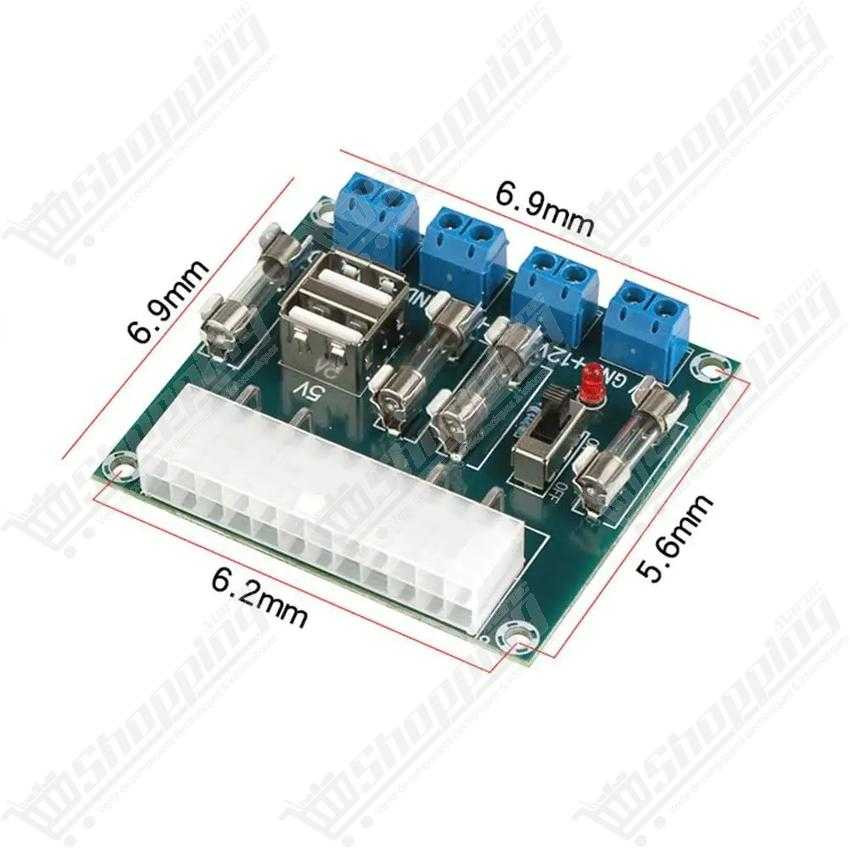

| Dimensions | Env. 52 x 87 mm (variable selon version) |
| Poids | 50 g à 70 g |
Commander votre Adaptateur ATX au Maroc au Meilleur Prix
Optimisez votre établi dès aujourd'hui. Ce module est l'accessoire indispensable pour tout passionné d'électronique souhaitant allier recyclage intelligent et performance technique. Commandez votre Module d'Alimentation ATX Breakout maintenant et profitez d'une livraison rapide partout au Maroc. Nos stocks sont disponibles immédiatement à un prix défiant toute concurrence locale.
FAQ : Résolution de problèmes pour le Module d'Alimentation ATX
Pourquoi mon alimentation ne démarre-t-elle pas alors qu'elle est branchée au module ?
Pour s'activer, une alimentation ATX nécessite un signal PS-ON. Notre module gère cela via son interrupteur intégré qui met le fil vert à la masse (GND). Assurez-vous simplement que l'interrupteur du module est sur la position "ON".
Est-il nécessaire d'ajouter une "charge fictive" (dummy load) ?
Oui, c'est parfois nécessaire, surtout avec les blocs d'alimentation plus anciens. Si votre alimentation refuse de démarrer ou si les tensions sont instables, elle peut nécessiter une charge minimale sur le rail 5V ou 12V. Une résistance de puissance (type ciment) suffit généralement à stabiliser le tout.
Le module est-il compatible avec les vieux câbles 20 broches ?
Absolument. Le connecteur du module est physiquement conçu pour accueillir les fiches 20 broches. Les 4 emplacements restants seront simplement vides, sans affecter le fonctionnement, conformément à la norme de rétrocompatibilité ATX.
À quoi sert la sortie "Power Good" (PG) ?
Le signal Power Good (généralement le fil gris) est un indicateur de sécurité. Il délivre environ 5V uniquement lorsque l'alimentation a stabilisé toutes ses tensions internes. Une valeur de 0V indique une anomalie ou une défaillance de l'alimentation source.
Quelles sont les limites de courant réelles ?
Bien que votre bloc d'alimentation puisse délivrer 40A ou plus, le module lui-même (pistes du PCB et borniers) est souvent limité autour de 5A à 10A. Pour éviter de faire fondre les connecteurs, évitez de tirer le courant maximum de votre PSU à travers ce module.
Pourquoi le fusible saute-t-il avec une faible consommation ?
Attention au rail -12 V. Contrairement aux autres sorties, ce rail est conçu pour de très faibles courants (souvent < 0,5 A). Y brancher un moteur ou une charge inductive fera immédiatement sauter la protection.
