Module Abaisseur de Tension Step-Down DC-DC LM2596 avec Voltmètre
Module abaisseur de tension DC-DC LM2596 ajustable avec voltmètre LED intégré pour une alimentation précise.
- Tension d'entrée : 4V à 40V DC
- Tension de sortie : 1.25V à 37V (réglable)
- Courant de sortie : 2A nominal (3A max)
- Afficheur numérique : Voltmètre LED rouge
- Protection : Inversion de polarité et surchauffe
Contrôle et Précision avec l'Abaisseur de Tension LM2596 à Afficheur
Optimisez vos montages électroniques grâce au module convertisseur DC-DC LM2596. Ce régulateur de type "Buck" ne se contente pas d'abaisser efficacement votre tension : il intègre un voltmètre numérique à LED ultra-pratique. Plus besoin de multimètre externe pour vérifier vos réglages ; visualisez en temps réel la tension d'entrée ou de sortie avec une précision de ± 0,1V. C'est l'outil incontournable pour alimenter vos cartes Arduino, LED de puissance ou créer une alimentation d'atelier sur mesure.
Pourquoi choisir ce module convertisseur ?

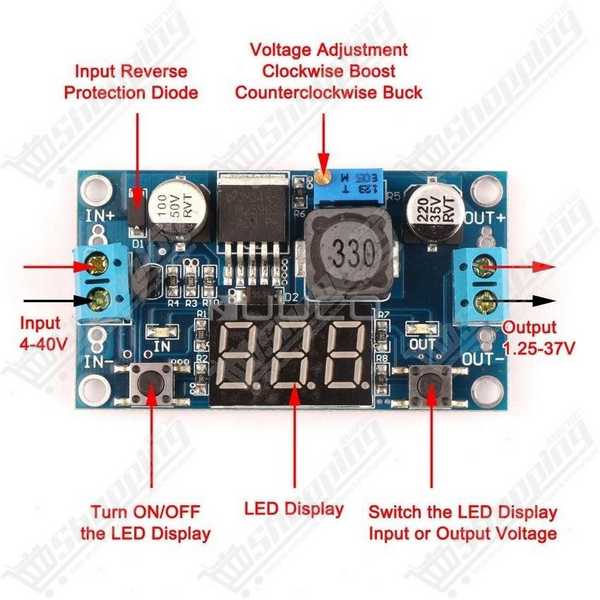

- Affichage Double Fonction : Basculez instantanément entre l'affichage de la tension d'entrée (LED "IN") et de sortie (LED "OUT") via le bouton droit tactile.
- Performance Élevée : Basé sur la puce LM2596S-ADJ, il offre un rendement exceptionnel jusqu'à 92%, limitant la perte d'énergie sous forme de chaleur.
- Réglage Fin et Stable : Le potentiomètre multi-tours permet d'ajuster la tension de sortie de 1,25V à 37V avec une grande finesse.
- Sécurité Accrue : Contrairement aux modèles standards, cette version intègre une protection contre l'inversion de polarité à l'entrée, ainsi qu'une protection thermique et contre les courts-circuits.
- Économie d'Énergie : Un bouton dédié (gauche) permet d'éteindre l'afficheur tout en maintenant l'alimentation active.
Caractéristiques Techniques Détaillées
| Spécification | Détails |
|---|---|
| Tension d'Entrée | 4.0V à 40V DC (Doit être > 1.5V par rapport à la sortie) |
| Tension de Sortie | 1.25V à 37V DC (Réglable en continu) |
| Courant de Sortie | 2A (Nominal) / 3A (Max avec refroidissement) |
| Puissance | 15W (Naturel) / 20W (Dissipation active) |
| Précision Voltmètre | ± 0,1V (Plage 0-40V) |
| Dimensions | 66 mm x 36 mm x 14 mm |
Guide d'Utilisation Rapide et FAQ
Comment régler la tension initiale ?
Lors de la première utilisation, la tension peut sembler bloquée. Il est souvent nécessaire de tourner le potentiomètre dans le sens anti-horaire pendant 10 à 20 tours avant de voir la tension diminuer.
Comment calibrer l'afficheur ?
Ce module dispose d'une fonction de calibration manuelle. Si vous constatez un écart avec votre multimètre de référence, utilisez les boutons embarqués pour ajuster la valeur affichée et mémoriser la correction.
Puis-je l'utiliser pour charger des batteries ?
Oui, grâce à sa régulation précise, il peut servir à abaisser une tension 12V ou 24V pour charger des cellules Lithium, à condition de surveiller le courant de charge.
