Module émetteur-récepteur sans fil HC-12 SI4438 433MHz
Module émetteur-récepteur RF longue portée 1000m via interface série UART, idéal pour vos projets Arduino et IoT.
- Puce RF : Silicon Labs Si4438/Si4463
- Portée : 600m à 1000m (Max 1800m)
- Fréquence : 433,4 - 473,0 MHz (100 canaux)
- Interface : UART TTL (3,3V - 5V)
- Tension d'alimentation : 3,2V à 5,5V DC
Communication longue portée : Libérez vos projets avec le module HC-12

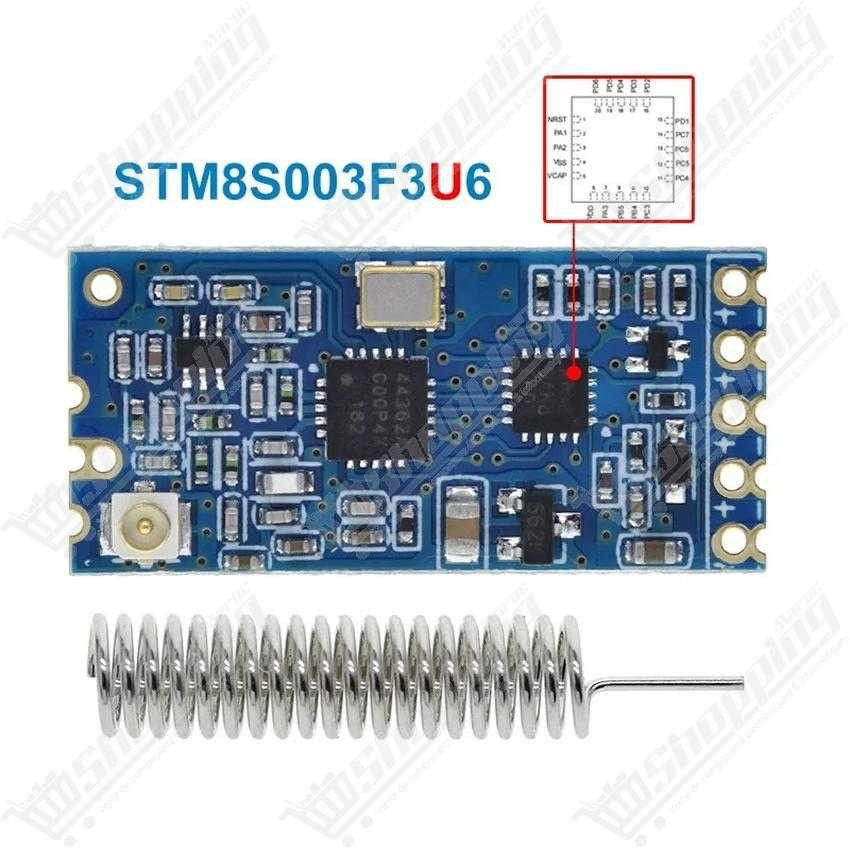

Besoin de transmettre des données loin, très loin, sans vous encombrer de la complexité du LoRa ou de la portée limitée du Bluetooth ? Le module sans fil HC-12 est la solution de choix pour les ingénieurs et les makers exigeants. Conçu comme un véritable "câble série virtuel", ce module émetteur-récepteur intègre la puissante puce RF Silicon Labs Si4463 (ou Si4438) couplée à un microcontrôleur STM8S003F3. Que ce soit pour de la télémétrie de drone, de la domotique au fond du jardin ou de la robotique, le HC-12 offre une stabilité de connexion remarquable et une intégration d'une simplicité déconcertante via son interface UART TTL. C'est l'équilibre parfait entre puissance d'émission et facilité d'utilisation.
Performances techniques et puissance du HC-12 433MHz
- Portée étendue : Atteignez jusqu'à 1 000 m en mode standard (FU3) et poussez la limite jusqu'à 1 800 m en mode longue distance (FU4) en champ libre.
- Puissance d'émission ajustable : Jusqu'à 100 mW (20 dBm), réglable sur 8 niveaux pour optimiser la consommation ou la distance.
- Sensibilité extrême : Capable de capter des signaux aussi faibles que -126 dBm, garantissant une communication fiable même en environnement bruité.
- Spectre large : Fonctionne sur la bande de fréquence 433,4 MHz à 473,0 MHz, offrant 100 canaux distincts pour éviter les interférences avec d'autres appareils.
- Flexibilité d'alimentation : Supporte une large plage de tension de 3,2 V à 5,5 V DC, idéal pour les projets sur batterie Li-Po ou directement sur USB.
Pourquoi intégrer le HC-12 dans vos solutions IoT ?

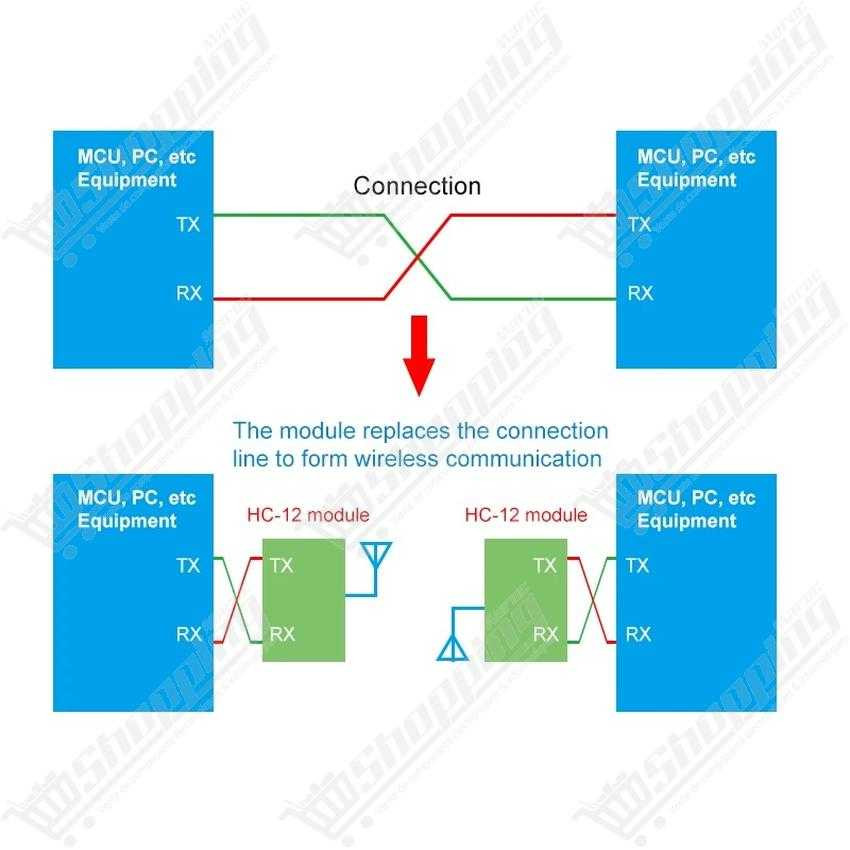

- Remplacement de câble série : Fonctionne en mode "Transparent Transmission". Ce que vous envoyez sur le TX d'un côté ressort instantanément sur le RX de l'autre, sans protocole complexe à gérer.
- Polyvalence des modes : Adaptez le module à votre besoin. Utilisez le mode FU1/FU2 pour économiser l'énergie (jusqu'à 80 µA en veille) ou le mode FU4 pour maximiser la distance.
- Réseau maillé simplifié : Capable de gérer des communications point-à-point ou point-à-multipoint (un émetteur vers plusieurs récepteurs configurés sur le même canal).
- Compatibilité totale : S'interface directement avec n'importe quel microcontrôleur disposant d'un UART (Arduino, ESP32, STM32, Raspberry Pi) grâce à ses niveaux logiques TTL 3,3V - 5V.
Fiche Technique Détaillée : HC-12 (SI4463/SI4438)
| Caractéristique | Spécification |
|---|---|
| Puce RF | Silicon Labs Si4463 ou Si4438 |
| Microcontrôleur intégré | STM8S003F3 |
| Tension d'alimentation | 3,2 V - 5,5 V DC |
| Fréquence de fonctionnement | 433,4 MHz - 473,0 MHz (Pas de 400 kHz) |
| Puissance de transmission (Max) | 20 dBm (100 mW) |
| Courant (Transmission) | Max 100 mA |
| Courant (Réception) | ~16 mA (Mode FU3) |
| Vitesse Baud (UART) | 1 200 bps à 115 200 bps (Défaut : 9 600 bps) |

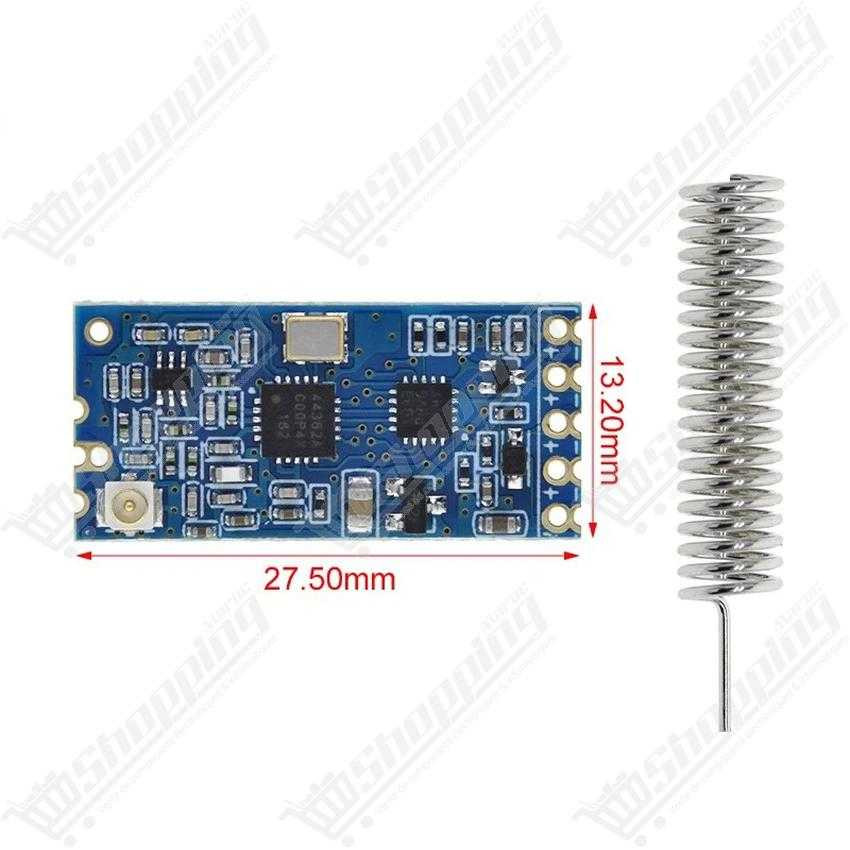

| Dimensions | 27,8 x 14,4 x 4 mm |

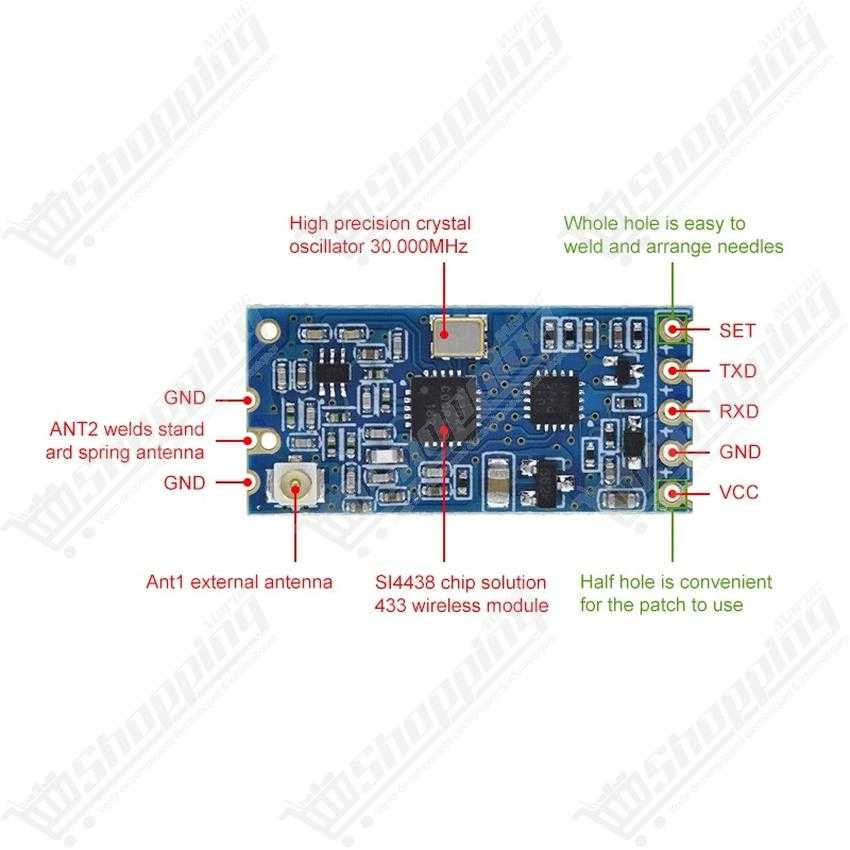

| Antenne | Ressort (inclus) ou connecteur IPEX externe |
Commander le module HC-12 au Maroc
Ne laissez pas la distance limiter vos ambitions. Commandez dès maintenant votre module HC-12 433MHz et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un produit de qualité, stocké localement pour une expédition immédiate, au prix le plus compétitif du marché. Parfait pour vos prototypes Arduino ou vos déploiements industriels légers.
Questions Fréquentes (FAQ) sur la configuration du HC-12
Pour activer le mode commandes AT, connectez la broche "SET" à la masse (GND). Le module force alors sa vitesse série à 9600 bps. Vous pouvez ensuite envoyer des commandes comme AT+C001 pour changer le canal.

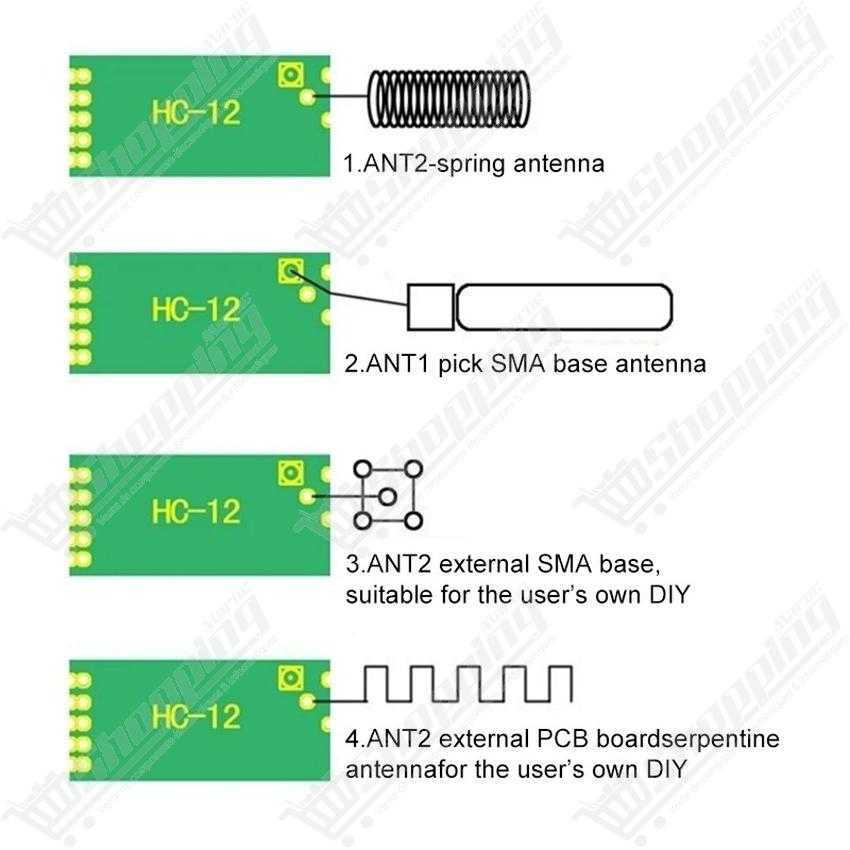

La portée réelle dépend de l'antenne et de l'environnement. L'antenne ressort fournie est basique. Pour atteindre les 1000m, nous recommandons de souder une antenne filaire rigide de 17 cm (1/4 d'onde) ou d'utiliser le connecteur IPEX avec une antenne externe performante.
Le module consomme des pics de courant jusqu'à 100mA lors de l'émission. Il est crucial d'ajouter un condensateur de découplage (entre 22µF et 1000µF) directement entre les broches VCC et GND du module pour éviter les chutes de tension. Si vous alimentez en 5V, une diode 1N4007 en série sur le VCC est conseillée pour la protection.
Vérifiez trois points : 1) Le croisement des fils (TX du module sur RX de l'Arduino et inversement). 2) Que les deux modules sont sur le même canal et la même vitesse (Baud Rate). 3) Qu'ils utilisent le même mode de transmission (ex: FU3).
Non, le HC-12 est "transparent". Il s'utilise comme un port série classique. Utilisez simplement la bibliothèque standard SoftwareSerial.h pour émuler un port série sur deux broches numériques et garder votre port matériel libre pour le débogage USB.
Cela indique souvent une désynchronisation ou une vitesse trop élevée pour la distance. Réduisez la vitesse en bauds (essayez 1200 ou 2400 bps) via les commandes AT. Assurez-vous aussi que la broche SET n'est pas "flottante" (non connectée) de manière instable.
