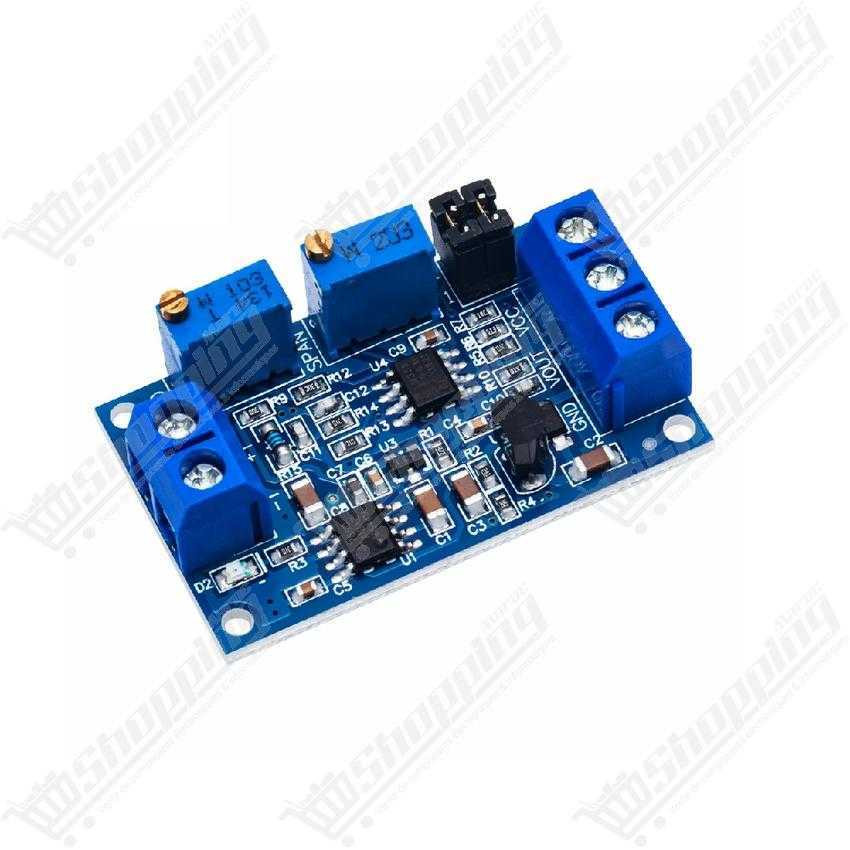

Module convertisseur de signal courant 4-20mA vers tension 0-10V
Convertissez précisément vos signaux de capteurs industriels 4-20mA en tension 0-10V pour vos projets d'automatisation.
- Entrée analogique : Courant 4-20mA ou 0-20mA
- Sortie tension : Configurable 0-3.3V, 0-5V, 0-10V
- Alimentation large : 7 V à 36 V DC
- Calibration précise : Potentiomètres Zero et Span intégrés
- Compatibilité : Idéal pour Arduino, ESP32 et Automates PLC
Interfacez vos Capteurs Industriels avec le Convertisseur 4-20mA vers 0-10V
Le module convertisseur de signal est l'élément indispensable pour faire communiquer vos capteurs industriels (pression, température, niveau) utilisant la norme 4-20 mA avec des systèmes de traitement numérique fonctionnant en tension. Que vous utilisiez un automate programmable (PLC) ou un microcontrôleur moderne comme un Arduino ou un ESP32, ce module transforme le courant en une tension linéaire stable (0-10 V, 0-5 V, etc.), garantissant une lecture précise de vos données.
Points Forts Techniques du Module I/V
- Polyvalence d'Entrée/Sortie : Accepte les signaux standards 4-20 mA (et 0-20 mA) et délivre une tension ajustable par cavaliers (jumpers) : 0-3.3 V, 0-5 V ou 0-10 V.

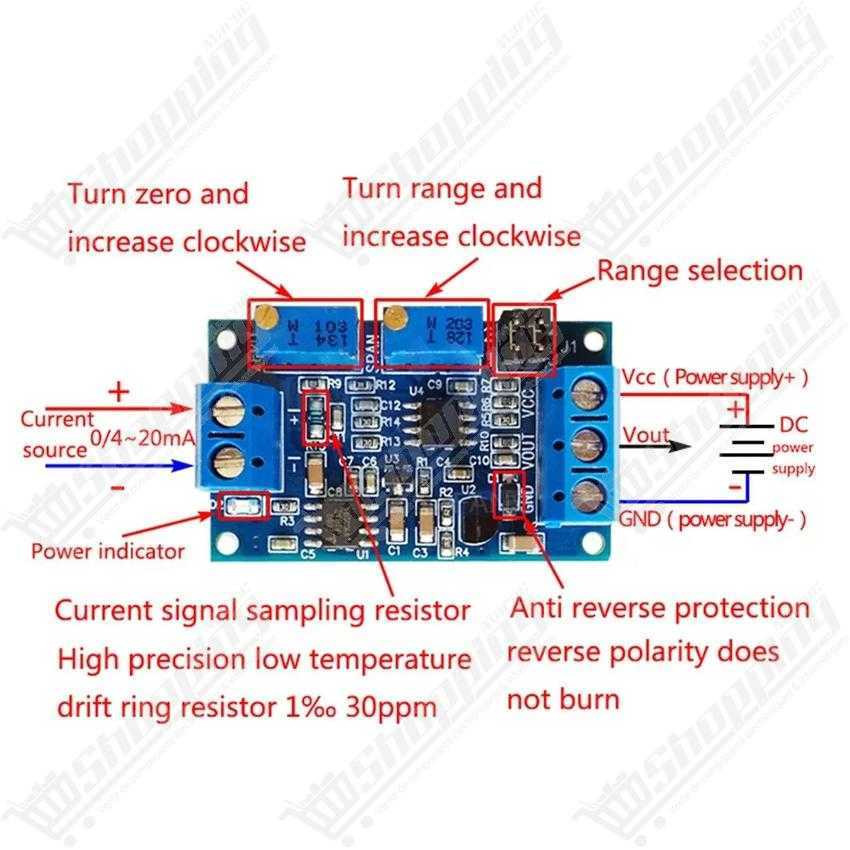

- Réglage de Précision : Équipé de deux potentiomètres multi-tours pour une calibration fine : le ZERO pour l'offset (4mA = 0V) et le SPAN pour l'échelle maximale (20mA = 10V).
- Alimentation Flexible : Supporte une large plage d'alimentation de 7 V à 36 V DC, facilitant l'intégration dans des armoires 12V ou 24V.
- Sécurité Intégrée : Dispose d'une protection contre l'inversion de polarité et offre une haute impédance de sortie pour protéger l'intégrité du signal.
Usages Types du Convertisseur de Signal au Maroc
- Automatisation Industrielle : Raccordement de transmetteurs 4-20mA sur des entrées API 0-10V.
- Prototypage Électronique : Utilisation de capteurs professionnels robustes avec des cartes de développement (Arduino, Raspberry Pi).
- Acquisition de Données : Interface fiable pour systèmes SCADA ou enregistreurs de données.
- Maintenance et Test : Outil de diagnostic pratique pour vérifier le fonctionnement de boucles de courant.
Caractéristiques Techniques Détaillées
| Caractéristique | Spécification |
|---|---|
| Signal d'Entrée | Courant 4-20 mA ou 0-20 mA |
| Signal de Sortie | Tension configurable : 0-2.5V, 0-3.3V, 0-5V, 0-10V |
| Tension d'Alimentation | 7 V à 36 V DC (Min. 12V requis pour sortie 10V) |
| Précision | ±0,1 % à ±0,5 % |
| Température de fonctionnement | -25 °C à +75 °C |

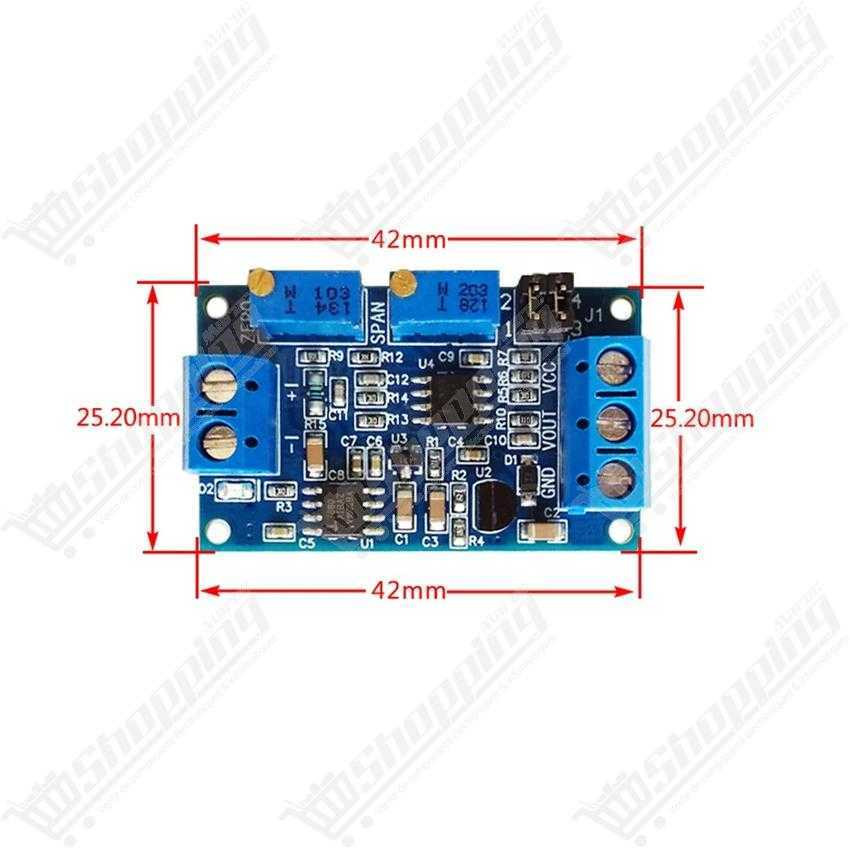

| Dimensions | Env. 43 mm x 35 mm (Hauteur 35 mm) |
| Connectique | Borniers à vis sécurisés |
Acheter votre Module Convertisseur 4-20mA au Maroc
Assurez la fiabilité de vos projets d'instrumentation avec ce convertisseur courant-tension. Disponible à un tarif compétitif, ce module est prêt à être expédié. Nous garantissons une livraison rapide partout au Maroc. Commandez maintenant pour simplifier vos interfaces capteurs/automates.
FAQ : Questions Fréquentes
Quelle alimentation choisir pour avoir 0-10V en sortie ?
Pour obtenir une plage complète de 0 à 10 V, le module nécessite une tension d'alimentation supérieure à 12 V (idéalement du 24 V DC industriel). Avec une alimentation de 9 V, la sortie sera limitée.
Comment configurer la tension de sortie (ex: 3.3V pour ESP32) ?

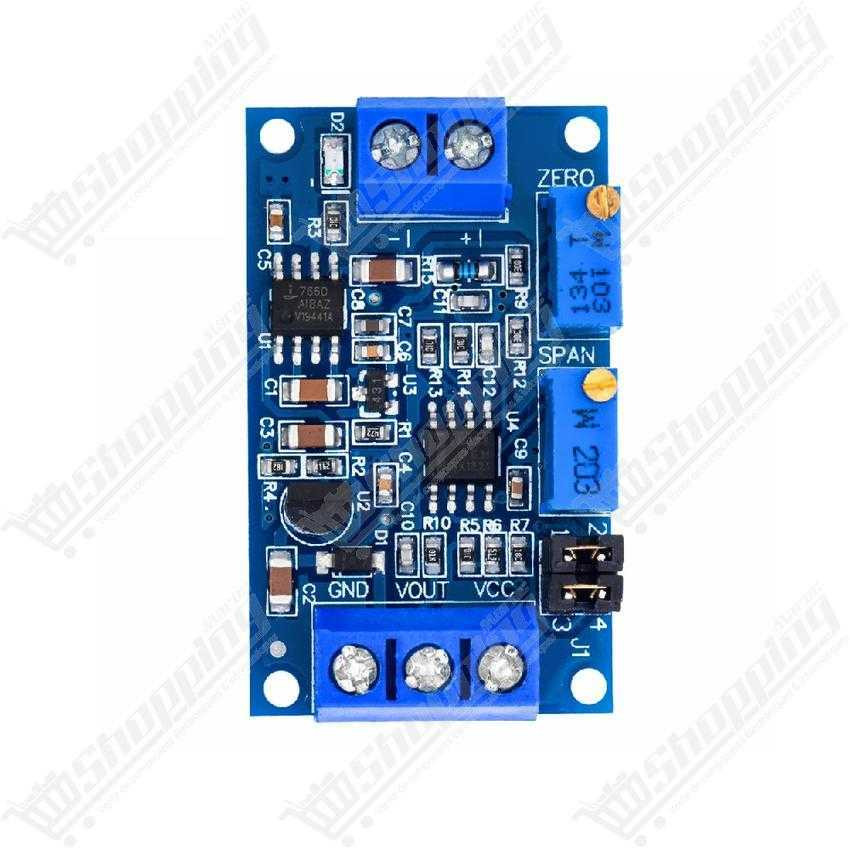

La configuration se fait physiquement via des cavaliers (jumpers) situés sur la carte. Reportez-vous à la sérigraphie du PCB pour positionner les cavaliers selon la sortie désirée (2.5V, 3.3V, 5V, 10V).
Comment calibrer le module ?
Injectez 4 mA en entrée et réglez le potentiomètre ZERO pour lire 0 V en sortie. Ensuite, injectez 20 mA et réglez le potentiomètre SPAN pour lire la tension max (ex: 5 V ou 10 V).
Le module est-il protégé ?
Oui, il dispose d'une protection contre l'inversion de polarité d'alimentation pour éviter les dommages lors du câblage.
