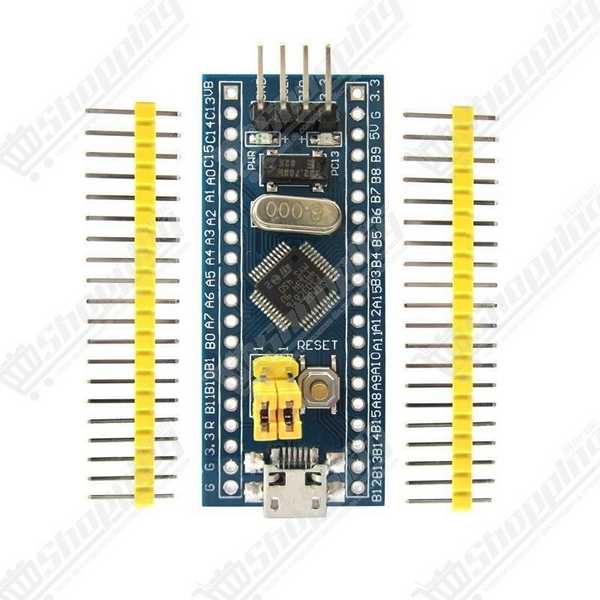

Carte de développement STM32F103C8T6 ARM Cortex-M3 Blue Pill
Module de développement STM32 Blue Pill performant avec cœur ARM Cortex-M3 pour applications avancées.
- Microcontrôleur : STM32F103C8T6 ARM 32-bit
- Fréquence : 72 MHz (90 DMIPS)
- Mémoire : 64 Ko Flash, 20 Ko SRAM
- Connectivité : USB 2.0, CAN, I2C, SPI
- Dimensions : 53.3 mm x 22.9 mm
Débridez vos projets embarqués avec la puissance du STM32F103C8T6 Blue Pill
Votre fidèle Arduino Nano commence à s'essouffler face à des calculs complexes ? Il est temps de passer à la vitesse supérieure. Le module de développement STM32F103C8T6, surnommé affectueusement la "Blue Pill", est la solution incontournable pour les ingénieurs et makers au Maroc cherchant un rapport performance/prix imbattable. Grâce à son architecture ARM 32-bit, cette carte ne se contente pas d'exécuter votre code ; elle le propulse. Que vous ayez besoin de gérer des interruptions rapides, de traiter des signaux en temps réel ou simplement d'avoir plus d'espace mémoire, ce microcontrôleur est le pont idéal entre le prototypage amateur et l'ingénierie professionnelle.
Pourquoi le module STM32 Blue Pill surpasse les standards 8-bits ?
- Puissance de Calcul Brute : Animé par un cœur ARM Cortex-M3 32-bit cadencé jusqu'à 72 MHz, il offre une capacité de traitement (90 DMIPS) bien supérieure aux 16 MHz habituels des cartes standards.
- Mémoire Étendue : Avec 64 Ko de Mémoire Flash et 20 Ko de SRAM, vous disposez de l'espace nécessaire pour des bibliothèques complexes et des buffers de données importants.
- Précision Analogique : Intègre 2 convertisseurs ADC de 12 bits (contre 10 bits habituellement), permettant une lecture de capteurs ultra-précise sur 10 canaux.
- Connectivité Professionnelle : Nativement équipé pour l'industrie avec des interfaces CAN 2.0B, USB 2.0 Full Speed, et des liaisons I2C/SPI rapides.
- Multitâche Réel : Grâce à ses 7 Timers et son contrôleur DMA (Direct Memory Access), le processeur est déchargé des transferts de données lourds.
Applications concrètes et potentiel du STM32F103C8T6
- Contrôleurs de Vol (Drones) : La rapidité de la boucle de calcul permet une stabilisation gyroscopique fluide et réactive.
- Robotique Avancée : Gestion simultanée de multiples servomoteurs et codeurs via les nombreux timers PWM 16 bits.
- Périphériques USB : Créez votre propre clavier, souris ou contrôleur MIDI grâce au support natif USB HID.
- Automobile et Industrie : Utilisation du protocole CAN Bus pour communiquer avec l'électronique véhiculaire ou des réseaux de capteurs industriels.
- Traitement de Signal (DSP) : Réalisation de filtres numériques simples ou d'analyse FFT grâce à la puissance du cœur 32 bits.
Fiche Technique Détaillée : STM32F103C8T6 "Blue Pill"
| Caractéristique | Spécification |
|---|---|
| Microcontrôleur | STM32F103C8T6 (ARM Cortex-M3 32-bit) |
| Fréquence d'horloge | 72 MHz (Quartz externe 8 MHz + PLL) |
| Tension de fonctionnement | 2.0 V à 3.6 V (Logique 3.3V) |

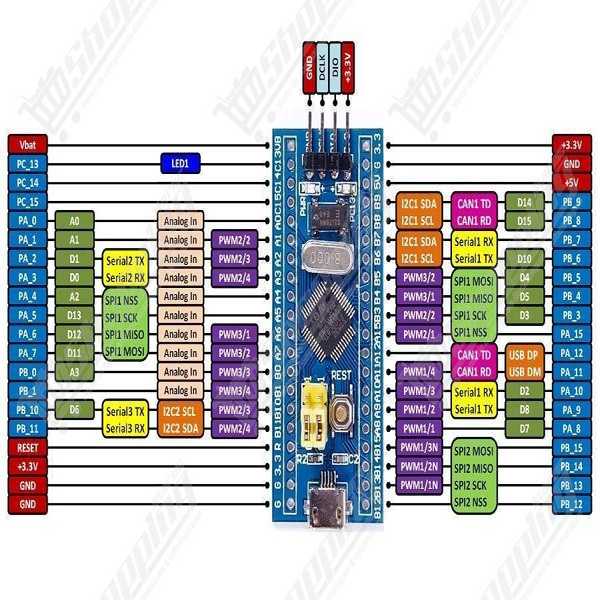

| Entrées/Sorties (GPIO) | 37 broches (Majorité tolérantes 5V) |
| Mémoire | 64 Ko Flash / 20 Ko SRAM |
| Interfaces Série | 3x USART, 2x I2C, 2x SPI, 1x CAN, 1x USB 2.0 |
| Programmation / Debug | Interface SWD (Serial Wire Debug) et JTAG |
| Dimensions | 53.3 mm x 22.9 mm (Format DIP-40 compatible breadboard) |
Commander votre STM32 Blue Pill au Maroc
Ne retardez plus vos innovations. En commandant votre STM32F103C8T6 chez nous, vous bénéficiez d'une expédition rapide partout au Maroc et d'un prix compétitif. Notre stock est local, garantissant une disponibilité immédiate pour vos projets urgents ou éducatifs. Ajoutez la puissance du 32-bit à votre panier dès maintenant et transformez vos idées en prototypes performants.
FAQ : Dépannage et Astuces pour le STM32F103C8T6
Pourquoi mon ST-Link ne reconnaît-il pas la carte (Erreur Target ID) ?
C'est un problème fréquent lié à l'utilisation de clones de puces (comme le CKS32 ou CS32F103) au lieu de l'original STMicroelectronics sur certaines séries de production. La solution technique consiste à modifier le fichier de configuration de votre outil (OpenOCD/STM32Cube) pour accepter l'ID CPUTAPID 0x2ba01477 en plus de l'ID standard 0x1ba01477.
Mon PC affiche "Périphérique USB non reconnu", que faire ?
Il s'agit d'un défaut de conception matériel connu sur de nombreuses "Blue Pills". La résistance de pull-up sur la ligne USB D+ (PA12) est souvent une R10 de 10kΩ (valeur incorrecte) au lieu de 1.5kΩ. Pour que l'USB fonctionne correctement, il faut idéalement remplacer cette résistance ou souder une résistance de 1.8kΩ en parallèle entre PA12 et le rail 3.3V.
Puis-je programmer la Blue Pill avec l'IDE Arduino via USB ?
Pas "sorti de la boîte". Le microcontrôleur est vierge de bootloader USB. Vous devez d'abord utiliser un adaptateur USB-TTL (FTDI) connecté aux broches PA9/PA10 pour flasher le bootloader STM32duino. Une fois cela fait, la carte sera reconnue comme un périphérique COM virtuel et pourra être programmée directement via son port micro-USB.
Les broches du STM32F103 sont-elles compatibles 5V ?
La puce fonctionne en 3.3V. Cependant, les broches numériques marquées "FT" dans la documentation technique (comme PA8 à PA12 ou PB10 à PB15) sont "5V Tolerant", ce qui signifie qu'elles peuvent lire un signal 5V sans griller. Attention : Les broches utilisées en mode ADC (analogique) ne supportent absolument pas le 5V.

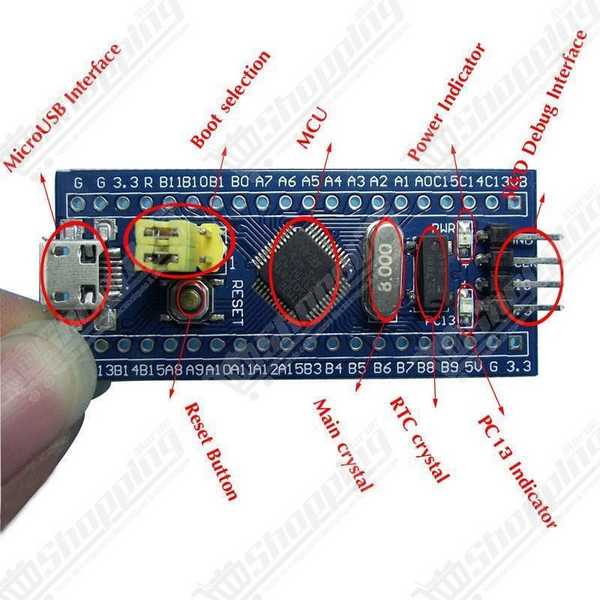

À quoi servent les cavaliers (Jumpers) BOOT0 et BOOT1 ?
Ils contrôlent la séquence de démarrage. Pour exécuter votre programme utilisateur (Flash), laissez les deux sur 0. Pour programmer la carte via le port série (UART), déplacez BOOT0 sur 1 (BOOT1 reste à 0), appuyez sur Reset, téléversez, puis remettez BOOT0 sur 0 pour lancer le code.
Pourquoi la carte ne s'allume pas avec une alimentation 5V externe ?
Si vous alimentez via la broche "5V", vérifiez la santé du régulateur LDO embarqué (souvent un petit composant à 3 pattes marqué AMS1117-3.3 ou RT9193). Si votre source 5V chute trop bas ou si le régulateur est endommagé, le cœur ARM Cortex-M3 ne recevra pas les 3.3V stables requis.
