Micro Servo Moteur TowerPro SG90 9g
Micro servomoteur SG90 9g polyvalent et précis, idéal pour l'apprentissage de la robotique et le modélisme.
- Couple de décrochage : 1,6 kg/cm (6V)
- Vitesse rapide : 0,10 s / 60°
- Angle de rotation : 180 degrés
- Engrenages en nylon résistant
- Compatible Arduino et Raspberry Pi
Donnez vie à vos projets robotiques avec le Micro Servo TowerPro SG90
Vous cherchez à animer un bras robotique ou à contrôler les ailerons d'un avion RC sans alourdir votre structure ? Le TowerPro SG90 est la référence incontournable pour les passionnés d'électronique au Maroc. Ne vous fiez pas à son poids plume de 9 grammes : ce petit actionneur est un géant de fiabilité. Capable de délivrer un couple surprenant de 1,6 kg/cm, il offre le ratio puissance/taille idéal pour le prototypage rapide. Que vous utilisiez une carte Arduino, un Raspberry Pi ou un microcontrôleur ESP32, le SG90 est la solution économique et efficace pour transformer vos lignes de code en mouvement physique précis.
Performance et Réactivité du Servomoteur SG90
- Rapidité d'exécution : Avec une vitesse de rotation de 0,10 s pour 60 degrés (sous 6,0 V), il assure une réponse quasi-instantanée à vos commandes PWM.
- Couple optimisé : Malgré ses dimensions réduites, il maintient fermement sa position avec un couple de décrochage atteignant 1,6 kg/cm à 6V.
- Amplitude de mouvement : Profitez d'un contrôle précis sur une plage de 180° (90° dans chaque direction), idéal pour les articulations et les directions.
- Compatibilité Universelle : Son connecteur 3 fils standard type "S" s'interface directement avec les récepteurs Futaba, JR, Hitec et les microcontrôleurs standards.
- Conception légère : Ses engrenages en Nylon et son boîtier en plastique réduisent l'inertie et la consommation électrique.
Applications Concrètes pour vos Montages Électroniques
- Robotique éducative : Parfait pour construire des hexapodes, des pinces robotiques ou des petites tourelles de capteurs.
- Modélisme RC : Indispensable pour contrôler les gouvernes des avions légers (indoor), les bateaux ou les directions de mini-voitures.
- Domotique et IoT : Créez des mécanismes de verrouillage miniatures ou des interrupteurs physiques connectés.
- Systèmes de caméras : Idéal pour fabriquer des supports "Pan/Tilt" légers pour orienter des modules caméras ou des capteurs à ultrasons.
Fiche Technique Détaillée : TowerPro SG90
| Caractéristique | Spécification |
|---|---|
| Modèle | TowerPro SG90 (Analogique) |

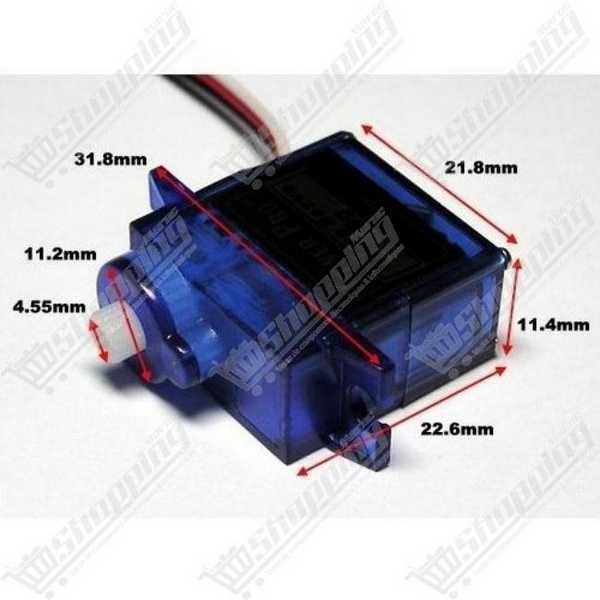

| Dimensions | 22,2 x 11,8 x 31 mm |
| Poids | 9 g (moteur seul) / ~10,6 g (complet) |
| Tension de fonctionnement | 4,8 V à 6,0 V (Tolérance 3,0 V - 7,2 V) |
| Couple (Stall Torque) | 1,2 kg/cm (4,8V) / 1,6 kg/cm (6,0V) |
| Vitesse (sans charge) | 0,12 s/60° (4,8V) / 0,10 s/60° (6,0V) |
| Signal de Commande | PWM (50 Hz / Période 20 ms) |
| Plage d'impulsion | ~500 µs (0°) à ~2500 µs (180°) |
| Engrenages | Nylon / Plastique POM |
| Câblage | Marron (GND), Rouge (VCC), Orange (Signal) |
| Température de service | -30 °C à +60 °C |
Commander le TowerPro SG90 au Maroc

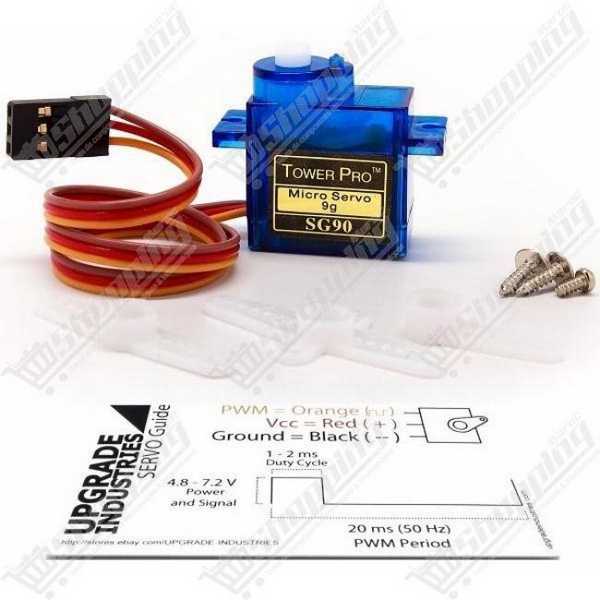

Ne laissez pas vos idées en suspens. Procurez-vous dès maintenant le servomoteur TowerPro SG90 au meilleur prix. Nous assurons une livraison rapide partout au Maroc et garantissons un stock disponible immédiatement pour vos projets urgents. Fourni avec son kit complet de 3 palonniers et vis de fixation, vous aurez tout le nécessaire pour démarrer dès l'ouverture du colis.
Questions Fréquentes (FAQ) sur le Servo SG90
Pourquoi mon servomoteur SG90 tremble-t-il ou se réinitialise-t-il lorsqu'il bouge ?
Ce phénomène, souvent appelé "jitter", est généralement dû à une alimentation insuffisante. Le SG90 peut consommer des pics de courant que le port 5V d'une carte Arduino ne peut fournir. Nous recommandons d'utiliser une alimentation externe de 5V ou d'ajouter un condensateur de découplage (ex: 100µF) entre le VCC et le GND pour stabiliser la tension.
Quelle est la correspondance des couleurs pour le câblage du TowerPro SG90 ?
Le code couleur est standard : le fil Marron est la masse (GND), le fil Rouge est l'alimentation positive (VCC, 4.8V à 6V) et le fil Orange véhicule le signal de commande PWM.
Le servomoteur SG90 peut-il effectuer une rotation complète de 360 degrés ?
Non, le modèle SG90 standard est conçu pour une rotation précise sur une plage d'environ 180 degrés. Pour une rotation continue (roue de robot), il faut opter pour la version "SG90 360" ou modifier le mécanisme interne (suppression de la butée et du potentiomètre).
Puis-je alimenter le SG90 avec un signal de commande en 3.3V (ESP32 / Raspberry Pi) ?
Oui, c'est possible. Bien que le moteur nécessite 5V pour sa puissance (fil rouge), le fil de signal orange accepte parfaitement des niveaux logiques de 3.3V. Attention : assurez-vous impérativement que la masse (GND) de l'alimentation externe est reliée à la masse de votre microcontrôleur.
Pourquoi mon servo n'atteint-il pas les 180 degrés complets avec la bibliothèque Servo.h ?
La bibliothèque standard utilise des largeurs d'impulsion par défaut (544µs à 2400µs) qui peuvent différer légèrement des spécifications du SG90. Pour obtenir l'amplitude maximale, ajustez la fonction attach() comme suit : servo.attach(pin, 500, 2400).
Quelle est la cause principale de la casse des engrenages sur ce modèle ?
Les engrenages étant en Nylon, ils sont sensibles aux chocs violents ou au forçage. La casse survient souvent si la charge dépasse le couple maximal de 1,6 kg/cm ou si le code force le moteur à aller au-delà de ses butées physiques, ce qui entraîne une surchauffe et une usure rapide des dents.
