Potentiomètre trimmer multitours 3296W 50 Ohms

Maîtrisez la Précision de Vos Circuits avec le Potentiomètre Multitours 3296W 50 Ohms

Besoin d'une calibration chirurgicale pour vos montages électroniques ? Oubliez la frustration des ajustements grossiers avec les modèles standards. Le potentiomètre multitours 3296W 50 Ohms est la réponse définitive aux ingénieurs et makers exigeants qui ne peuvent se permettre la moindre approximation. Grâce à son mécanisme à vis sans fin, ce trimmer vous offre une stabilité inégalée, transformant un simple geste en un réglage de haute fidélité. Que ce soit pour un diviseur de tension critique ou un ajustement de signal fin, ce composant en Cermet est conçu pour durer et performer là où la précision est non négociable.

Performance et Fiabilité du Trimmer 3296W-1-500

• Précision Absolue : Contrairement aux modèles rotatifs classiques, ce potentiomètre nécessite 25 tours nominaux pour parcourir sa plage, offrant une résolution quasi infinie.
• Robustesse Thermique : Conçu en Cermet (Céramique-Métal), il assure une puissance de 0,5 Watt à 70°C et résiste à des températures allant de -55 °C à +125 °C.
• Faible Résistance : Une valeur nominale de 50 Ohms (Code 500), idéale pour les circuits nécessitant une impédance basse.
• Conception Étanche : Son boîtier scellé protège le mécanisme interne contre les contaminants et permet un lavage industriel par immersion sans risque.
• Stabilité de Tension : Supporte une tension maximale de 300 Vcc avec un coefficient de température maîtrisé de ±100 ppm/°C.

Applications Concrètes : Pourquoi choisir ce Potentiomètre de Précision ?

• Calibration de Capteurs : Ajustez finement le seuil de déclenchement ou la sensibilité de vos capteurs analogiques sans les sauts de valeurs typiques des trimmers carbone.
• Réglage d'Offset : Indispensable pour annuler la tension de décalage (offset) dans les montages à amplificateurs opérationnels.
• Prototypage sur PCB : Son format traversant (Through Hole) et ses dimensions compactes (carré de 3/8") s'intègrent parfaitement sur vos circuits imprimés professionnels.
• Régulation de Courant (Faible Puissance) : Utile pour définir des courants de référence précis dans les drivers de LED ou les sources de courant constant.

Fiche Technique Détaillée : Potentiomètre 3296W 50Ω

Commander le Potentiomètre 3296W 50 Ohms au Maroc

Ne laissez pas un composant de mauvaise qualité compromettre votre projet. Commandez dès aujourd'hui votre potentiomètre de précision 3296W 50 Ohms et bénéficiez d'un prix compétitif et d'une livraison rapide partout au Maroc. Ce composant est disponible immédiatement en stock pour garantir la continuité de votre développement électronique.

FAQ : Tout savoir sur le réglage du Trimmer 3296W

Comment lire la valeur "500" sur ce potentiomètre ?

Le code "500" suit la norme internationale : les deux premiers chiffres (50) sont les significatifs, et le troisième (0) est le multiplicateur (nombre de zéros). Cela donne 50 x 1 = 50 Ohms. Attention à ne pas le confondre avec 500 Ohms (qui serait marqué 501).

Pourquoi la vis de réglage ne se bloque-t-elle pas ?

C'est une sécurité intégrée. Le 3296W possède un mécanisme de débrayage ("clutch"). Une fois arrivé à 0 ou 50 Ohms, la vis continue de tourner avec un léger "clic" pour éviter de briser la mécanique interne, contrairement aux potentiomètres classiques qui cassent si on force.

Puis-je l'utiliser pour faire varier la vitesse d'un moteur ?

Non. Avec une puissance max de 0,5W, le courant traversant le moteur brûlerait la piste résistive de 50 Ohms. Utilisez ce trimmer pour envoyer une tension de référence à un contrôleur (driver) de moteur, mais jamais en série directe avec la charge.

Combien de tours pour passer du min au max ?

Il faut environ 25 tours complets de la vis pour balayer toute la plage de résistance. Cela vous offre une granularité de réglage exceptionnelle pour des ajustements de tension ou de résistance au millimètre près.

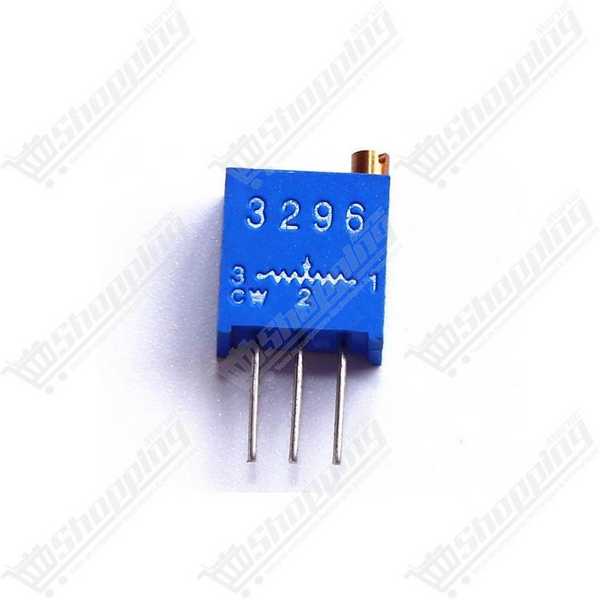

Comment connecter ce potentiomètre (Pinout) ?

Les trois broches sont alignées. Les deux broches extérieures représentent la résistance totale fixe (50 Ohms). La broche centrale est le curseur (wiper) qui varie. Pour un diviseur de tension : connectez les extérieurs au + et au -, et récupérez votre signal sur la broche du milieu.
