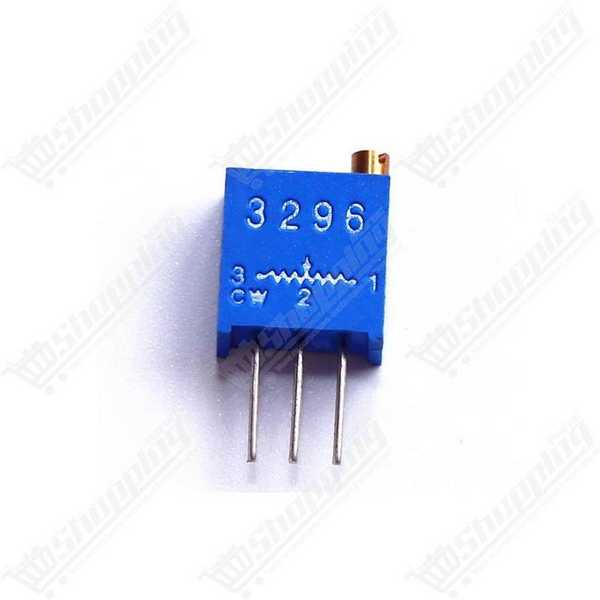

Potentiomètre trimmer multitours 3296W 200 Ohms (201)
Potentiomètre de précision 3296W 200 Ohms multitours pour un calibrage fin et stable de vos circuits électroniques.
- Valeur : 200 Ohms (Code 201) ±10 %
- Type : Multitours (25 tours) vertical
- Puissance : 0,5 Watt à 70 °C
- Technologie : Cermet durable
- Montage : Traversant standard 2,54 mm
Maîtrisez la Précision avec le Potentiomètre Trimmer 3296W 200 Ohms
Besoin d'un calibrage ultra-fin pour vos circuits analogiques ? Oubliez les potentiomètres standards qui manquent de finesse. Le Trimmer Multitours 3296W (Code 201) est la solution idéale pour les électroniciens exigeants. Grâce à son mécanisme de démultiplication interne, ce composant transforme une variation brutale en un ajustement fluide et précis. Que ce soit pour régler le contraste d'un écran LCD ou ajuster un seuil de tension critique, ce potentiomètre de 200 Ohms vous offre une stabilité exemplaire grâce à sa technologie Cermet, garantissant que vos réglages ne bougeront pas, même sous des températures variant de -55 °C à +125 °C.
Performances Techniques du Trimmer Multitours 3296W
- Précision extrême : Conception mécanique à 25 tours nominaux, offrant une résolution quasi infinie pour atteindre la valeur ohmique exacte souhaitée.
- Technologie Cermet : Une piste résistive en céramique-métal qui assure une puissance nominale de 0,5 Watt (à 70°C) et une excellente dissipation thermique.
- Résistance Code 201 : Une valeur précise de 200 Ohms avec une tolérance standard de ±10 %.
- Protection mécanique : Système de butée débrayable (idling) en fin de course pour éviter d'endommager le curseur si vous tournez trop loin.
- Format Standard : Boîtier carré 3/8" étanche avec broches au pas de 2,54 mm, parfait pour l'insertion directe sur breadboard ou PCB.
Applications Pratiques du Trimmer 200Ω dans vos Montages
- Calibration de Capteurs : Ajustez finement la sensibilité ou le point zéro (offset) de vos capteurs analogiques pour des lectures fiables.
- Diviseurs de Tension : Créez des références de tension ultra-stables pour vos comparateurs ou microcontrôleurs Arduino et ESP32.
- Réglages Audio : Idéal pour ajuster le gain d'un amplificateur opérationnel (Op-Amp) sans introduire de bruit parasite grâce à un faible CRV de 1 %.
- Prototypage Rapide : Son format vertical (Top Adjust) facilite l'accès à la vis de réglage même lorsque le composant est entouré d'autres pièces sur une plaque d'essai.
Fiche Technique Détaillée : Trimmer 3296W Code 201
| Caractéristique | Spécification |
|---|---|
| Série et Type | 3296W (Ajustement vertical, Multitours) |
| Valeur de Résistance | 200 Ohms (Code 201) |
| Puissance Nominale | 0,5 Watt à 70 °C |
| Nombre de Tours | 25 tours (nominaux) |
| Coefficient de Température | ±100 ppm/°C |
| Dimensions | 9,53 mm x 4,83 mm x 10,03 mm |
| Tension Maximale | 300 VCC |
| Matériau Piste | Cermet (Céramique / Métal) |
Commander le Potentiomètre 3296W 200 Ohms au Maroc
Ne laissez pas un composant de mauvaise qualité compromettre votre projet. Commandez dès aujourd'hui votre Trimmer 3296W 200 Ohms et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif pour ce composant indispensable, disponible immédiatement en stock pour vos besoins de prototypage ou de réparation.
Questions Fréquentes sur le Réglage et l'Utilisation du 3296W
Que signifie le code "201" inscrit sur le boîtier ?Le code "201" indique la valeur de la résistance selon la norme EIA. Les deux premiers chiffres (20) représentent la valeur significative et le troisième chiffre (1) est le multiplicateur (nombre de zéros). Donc, 20 suivi de 1 zéro donne 200 Ohms.
Comment identifier les broches pour le branchement sur PCB ?Le 3296W possède trois broches alignées. Les broches 1 et 3 (extérieures) correspondent à la résistance fixe totale de 200 Ohms. La broche 2 (centrale) est le curseur (wiper) qui varie. Sur un PCB ou une breadboard, la broche du milieu est toujours la sortie variable.
Pourquoi la vis de réglage tourne-t-elle dans le vide sans s'arrêter ?C'est une sécurité mécanique. Ce modèle possède un mécanisme de débrayage (clutch) interne. Une fois les 25 tours effectués et la fin de course atteinte, la vis continue de tourner avec un léger "clic" pour éviter de casser le curseur interne.
Est-il compatible avec une plaque d'essai (breadboard) ?Absolument. Le modèle 3296W est conçu avec un espacement standard de 2,54 mm (0,1 pouce) entre les broches, ce qui lui permet de s'insérer parfaitement et solidement dans n'importe quelle breadboard standard ou plaque de prototypage.
Quelle est la limite de puissance pour ce potentiomètre ?La puissance maximale dissipable est de 0,5 Watt à une température ambiante de 70°C. Si vous l'utilisez en rhéostat (résistance variable en série), veillez à ne pas faire passer un courant excessif qui pourrait brûler la piste résistive.
Comment obtenir une lecture plus stable lors d'un réglage de précision ?Pour maximiser la stabilité, il est recommandé de relier la broche centrale (2) à l'une des broches d'extrémité (1 ou 3) si vous l'utilisez comme résistance variable simple. Cela évite que la résistance ne devienne "infinie" en cas de micro-perte de contact momentanée du curseur lors des vibrations.
