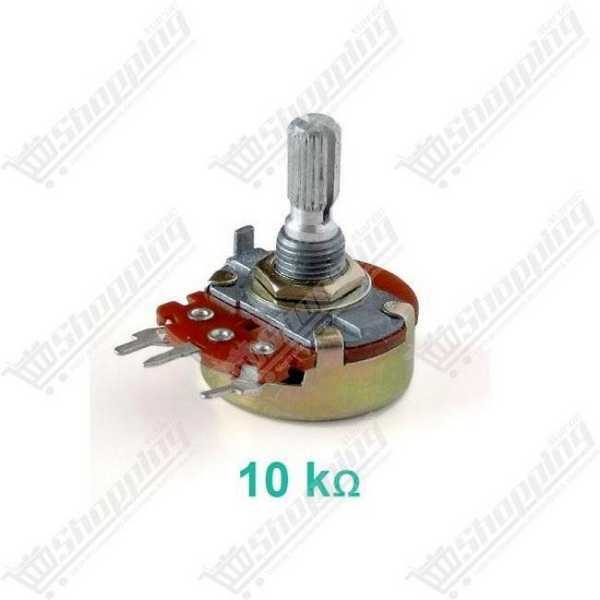

Potentiomètre Linéaire B10K 10K 15mm avec Écrou et Rondelle
Potentiomètre rotatif linéaire 10kΩ à axe métallique pour ajustements précis sur circuits électroniques et Arduino.
- Résistance : 10 kΩ (Courbe B)
- Axe : Métallique 15 mm cranté
- Rotation : 300° ± 5°
- Puissance : 0,125 W
- Durée de vie : 10 000 cycles
Contrôle et Précision : Le Potentiomètre 10K Linéaire pour vos Montages
Vous cherchez à ajuster finement vos paramètres sans les sauts de valeurs erratiques des composants bas de gamme ? Ce potentiomètre 10K linéaire est la clé de voûte de tout projet électronique nécessitant une interface utilisateur fiable. Contrairement aux modèles purement plastiques, cette version intègre un corps en métal et une piste en carbone durable, garantissant une lecture stable et une courbe de réponse linéaire (Type B) parfaite. Que ce soit pour régler le contraste d'un écran LCD, définir un seuil sur un Arduino ou remplacer un composant défectueux, ce potentiomètre offre la robustesse mécanique et la précision électrique dont vos circuits ont besoin.
Performance Technique du Potentiomètre B10K à Axe Métallique
- Linéarité Exemplaire (Type B) : Assure une variation de résistance proportionnelle à l'angle de rotation, idéale pour les lectures de capteurs et les ajustements de tension.
- Résistance Standard 10 kΩ : La valeur "passe-partout" par excellence pour les diviseurs de tension sur microcontrôleurs (Arduino, ESP32, STM32).
- Construction Robuste : Doté d'un axe métallique de 15 mm et d'une durée de vie mécanique de 10 000 cycles, il résiste aux manipulations fréquentes.
- Axe Fendu et Cranté (18 dents) : Compatible avec la quasi-totalité des boutons (knobs) standard du marché pour une finition professionnelle.
- Dissipation Optimisée : Supporte une puissance nominale de 0,125 W avec une tension maximale de fonctionnement de 200 V AC/DC.
Applications Concrètes de ce Potentiomètre Rotatif 15mm
- Interface Homme-Machine (IHM) : Création de panneaux de contrôle pour ajuster la vitesse (via PWM), la fréquence ou des paramètres de seuil.
- Réglage de Contraste LCD : Le composant standard pour ajuster la lisibilité des afficheurs LCD 16x2 ou 20x4.
- Entrées Analogiques : Fournit un signal propre de 0 à VCC pour les convertisseurs analogique-numérique (ADC) de vos cartes de développement.
- Prototypage Rapide : Ses broches s'insèrent facilement sur une breadboard ou se soudent sur un PCB pour un montage THT solide.
Fiche Technique Détaillée : Potentiomètre 10kΩ B10K
| Caractéristique | Spécification |
|---|---|
| Type de résistance | Linéaire (Courbe B) |
| Valeur | 10 kΩ (Code 103 ou B10K) |
| Tolérance | ±20 % |
| Longueur de l'axe | 15 mm (filetage inclus) |
| Diamètre de l'axe | 6 mm (Cranté 18 dents) |
| Montage | Panneau (Trou de 7.5 mm) / PCB |
| Puissance Nominale | 0,125 W |
| Angle de rotation | 300° ± 5° |
| Accessoires Inclus | 1 Écrou hexagonal + 1 Rondelle plate |
Commander votre Potentiomètre 10K au Maroc
Ne laissez pas un composant manquant ralentir votre innovation. Nous vous proposons ce potentiomètre 10K de haute qualité au meilleur prix, disponible immédiatement en stock. Profitez d'une livraison rapide partout au Maroc pour finaliser vos réparations et vos prototypes sans attendre. Fiabilité garantie pour tous vos montages électroniques.
FAQ : Questions Fréquentes sur l'Utilisation du Potentiomètre B10K
Comment identifier les broches pour le branchement sur un microcontrôleur ?
En regardant le potentiomètre de face (tige vers vous), la broche de gauche est généralement reliée à la masse (GND), la broche de droite au positif (VCC, 3.3V ou 5V), et la broche centrale (curseur) à l'entrée analogique de votre carte (A0, etc.). Inverser les deux broches extérieures changera simplement le sens dans lequel la valeur augmente.
Quelle est la différence entre ce modèle B10K et un modèle A10K ?
La lettre "B" indique une courbe de réponse linéaire : la résistance change de manière proportionnelle à l'angle de rotation. Le modèle "A" est logarithmique, utilisé pour le volume audio (perception humaine). Le B10K est le standard pour les capteurs de position et les réglages de paramètres sur Arduino.
Puis-je utiliser ce potentiomètre de 10K avec un ESP32 alimenté en 3.3V ?
Oui, il fonctionne parfaitement. Le potentiomètre agit comme un diviseur de tension passif. Si vous connectez les broches extérieures au 3.3V et au GND de l'ESP32, la broche centrale délivrera une tension variant de 0V à 3.3V, correspondant exactement à la plage de lecture de l'ADC de l'ESP32.
Pourquoi les valeurs lues dans mon moniteur série sont-elles instables (jitter) ?
Cela est souvent dû à du bruit électrique. Pour stabiliser la lecture, vous pouvez ajouter un condensateur de 100nF entre la broche de signal (centrale) et le GND, ou utiliser une technique logicielle de "moyenne mobile" pour lisser les valeurs.
Quel est le diamètre de perçage nécessaire pour fixer ce potentiomètre sur un boîtier ?
La tige filetée a un diamètre standard de 7 mm. Il est recommandé de percer un trou de 7,5 mm dans votre panneau. L'écrou et la rondelle fournis permettent un serrage ferme.
Puis-je utiliser ce potentiomètre pour faire varier directement la vitesse d'un moteur ?
Non, ce potentiomètre est conçu pour des signaux de commande de faible puissance (max 0,125W). Si vous branchez un moteur directement dessus, la piste de carbone brûlera. Pour contrôler un moteur, utilisez ce potentiomètre pour envoyer un signal à un microcontrôleur ou un circuit PWM pilotant un transistor MOSFET.
