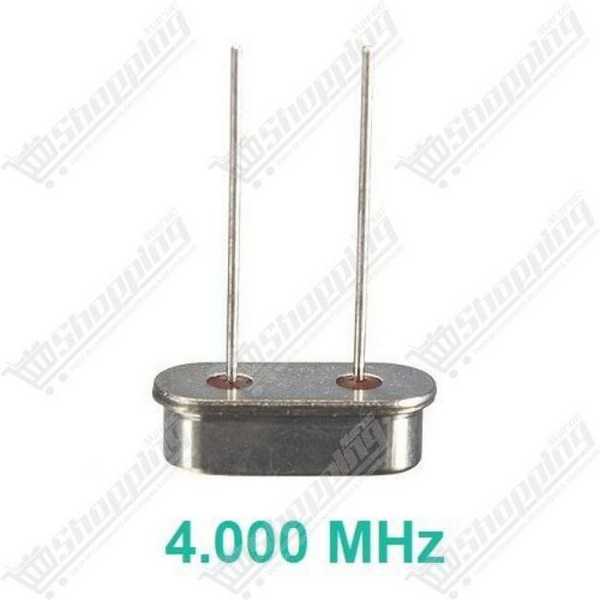

Quartz 4.000 MHz DIP-2

La Précision Temporelle au Cœur de Vos Circuits : Quartz 4.000 MHz

Votre microcontrôleur manque de rigueur ? Un circuit numérique sans une horloge précise est comme un orchestre sans chef. Le Quartz 4.000 MHz en boîtier DIP-2 est le métronome indispensable pour garantir la synchronisation parfaite de vos données. Que vous conceviez un système embarqué complexe ou que vous répariez une carte mère, ce résonateur passif offre une stabilité de fréquence supérieure aux oscillateurs internes RC classiques. Grâce à sa coupe AT-cut, il assure une oscillation fondamentale fiable, insensible aux dérives thermiques légères, faisant de lui le choix numéro un pour les ingénieurs exigeants au Maroc.

Caractéristiques Techniques Avancées du Résonateur 4.000 MHz

• Fréquence de Haute Précision : Oscillation stable à 4,000 MHz, idéale pour les cycles d'instruction standards.
• Format Robuste DIP-2 : Boîtier métallique HC-49S profil bas ou HC-49U, hermétique et résistant aux interférences électromagnétiques.
• Capacité de Charge Optimisée : Conçu pour une charge typique de 20 pF, facilitant le calcul des condensateurs externes.
• Tolérance Thermique : Fonctionnement fiable de -20°C à +70°C, avec une dérive minime de ±30 ppm.
• Faible Résistance Série (ESR) : Inférieure à 120 Ω, garantissant un démarrage rapide de l'oscillation sans surconsommation d'énergie.
• Durabilité : Excellent vieillissement avec une variation maximale de ±5 ppm par an.

Pourquoi Intégrer ce Cristal 4.000 MHz dans vos Projets ?

• Pilotage de Microcontrôleurs : La fréquence standard pour de nombreux PIC, AVR et ATMega (Arduino) nécessitant une horloge externe précise pour l'UART ou les timers.
• Réparation Électronique : Composant de remplacement fréquent pour les télécommandes, les jouets électroniques et les équipements de communication en panne.
• Projets de Timing DIY : Indispensable pour la création d'horloges numériques, de compteurs ou de générateurs de signaux basiques.
• Filtrage de Fréquence : Utilisable dans certains circuits radio pour la sélection de bande étroite grâce à son facteur de qualité (Q) élevé.

Fiche Technique Détaillée : Quartz 4.000 MHz DIP-2

Commander votre Quartz 4.000 MHz au Maroc

Ne laissez pas une horloge instable compromettre vos développements. Commandez dès maintenant votre Quartz 4.000 MHz DIP-2 et bénéficiez d'un composant de haute fiabilité pour vos montages électroniques. Nous assurons une livraison rapide partout au Maroc et proposons ce composant essentiel à un prix ultra-compétitif. Disponible immédiatement en stock pour vos besoins de prototypage ou de production.

Questions Fréquentes sur l'Oscillateur Passif 4 MHz

Quelle est la différence entre ce quartz DIP-2 et un oscillateur à 4 broches ?

Le quartz DIP-2 est un composant passif (résonateur) qui nécessite un circuit d'amplification externe, généralement intégré dans le microcontrôleur. À l'inverse, un oscillateur à 4 broches est un module actif complet qui intègre déjà le quartz et l'électronique nécessaire pour générer un signal d'horloge autonome.

Le quartz 4.000 MHz DIP-2 a-t-il un sens de montage (polarité) ?

Non, ce composant n'est pas polarisé. Vous pouvez souder les deux broches dans n'importe quel sens sur votre circuit imprimé sans affecter la stabilité de la fréquence ni les performances.

Quels condensateurs utiliser avec ce quartz de 4 MHz ?

Pour un quartz avec une capacité de charge (CL) de 20 pF, on utilise généralement des condensateurs céramiques situés entre 22 pF et 33 pF. La formule exacte prend en compte les capacités parasites du circuit (Cstray).

Pourquoi mon microcontrôleur ne démarre pas malgré le quartz ?

Si le câblage est correct, vérifiez la présence des condensateurs de charge. Aussi, assurez-vous que les pistes entre le quartz et le microcontrôleur sont aussi courtes que possible. Des pistes longues agissent comme des antennes et ajoutent une capacité parasite qui peut bloquer l'oscillation.

Est-il possible d'obtenir 2 MHz avec ce quartz ?

Le quartz vibrera physiquement à 4 MHz. Cependant, vous pouvez obtenir une fréquence de 2 MHz en utilisant un diviseur de fréquence (comme une bascule D ou un compteur) ou en configurant le prescaler (prédiviseur) interne de votre microcontrôleur par logiciel.

Quelles précautions prendre lors de la soudure du boîtier HC-49 ?

Les cristaux de quartz sont sensibles à la chaleur excessive. Il est recommandé de ne pas chauffer les broches plus de 3 secondes. Laissez également un espace minime entre le boîtier métallique et le PCB pour éviter tout court-circuit accidentel avec des pistes passantes.
