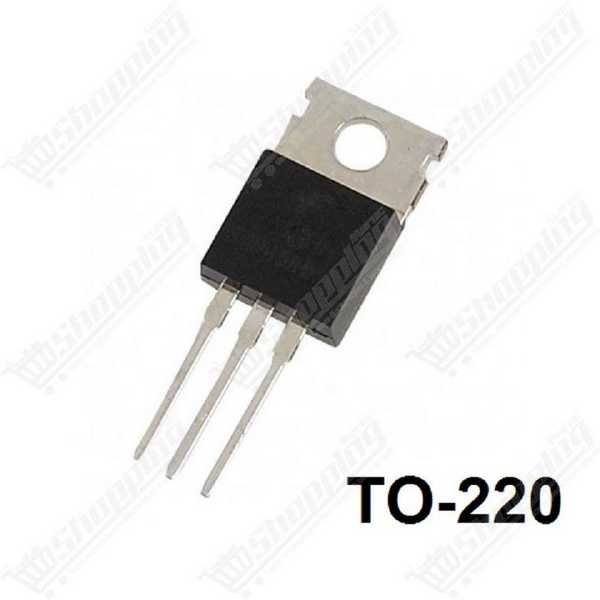

Régulateur de tension négative LM7909 -9V 1.5A TO-220

Maîtrisez votre Tension Négative avec le Régulateur LM7909

Vous concevez une alimentation symétrique pour un amplificateur opérationnel ou un circuit audio sensible ? Ne laissez pas une tension instable compromettre la qualité de votre signal. Le LM7909 est la solution incontournable pour obtenir une tension négative propre et constante. Contrairement aux simples diviseurs de tension, ce régulateur de la série 79xx assure une sortie fixe de -9V avec une robustesse exemplaire. C'est le composant idéal pour compléter votre régulateur positif (type LM7809) et créer des alimentations doubles "Split-Supply" fiables pour vos projets électroniques les plus exigeants.

Atouts Techniques et Performances du LM7909

• Régulation Précise : Délivre une tension de sortie stable de -9 Volts avec une tolérance stricte de ±4 %, essentielle pour les circuits logiques et analogiques.
• Puissance Disponible : Capable de fournir un courant de sortie jusqu'à 1,5 Ampères (avec dissipateur), suffisant pour piloter la majorité des cartes de pré-amplification.
• Protection Intégrée : Ce composant est virtuellement indestructible en usage normal grâce à sa protection contre les surcharges thermiques et la limitation de courant de court-circuit.
• Réjection du Bruit : Offre une excellente réjection du ronflement (Ripple Rejection) jusqu'à 60 dB, filtrant efficacement les variations de la tension d'entrée.
• Format Standard : Boîtier TO-220 facile à monter sur dissipateur thermique pour une gestion optimale de la chaleur.

Applications Concrètes du LM7909 dans vos Montages

• Création d'alimentations symétriques (+9V / GND / -9V) pour amplificateurs opérationnels (Op-Amps).
• Stabilisation de tensions pour circuits audio analogiques nécessitant une réduction maximale du bruit de fond.
• Conversion de tensions négatives élevées (jusqu'à -35V) pour adapter des équipements industriels ou des instruments de mesure.
• Réparation et maintenance de cartes électroniques nécessitant une ligne de tension négative spécifique.

Fiche Technique Détaillée : Régulateur LM7909

Commander LM7909 au Maroc

Besoin de finaliser votre projet sans attendre ? Commandez votre LM7909 dès aujourd'hui et profitez d'une disponibilité immédiate. Nous assurons une livraison rapide partout au Maroc à un prix compétitif. Que vous soyez à Casablanca, Rabat ou Tanger, recevez vos composants électroniques de qualité professionnelle directement chez vous ou à votre atelier.

Questions Fréquentes sur l'Intégration du LM7909

Quelle est la différence de brochage entre le LM7909 et le LM7809 ?

C'est le piège classique ! Le brochage est inversé par rapport à la série positive. Sur le LM7909, la broche 1 est la Masse (GND), la broche 2 est l'Entrée (Input) et la broche 3 est la Sortie. Vérifiez toujours avant de souder pour éviter les courts-circuits.

Quelle tension d'entrée minimale pour obtenir -9V stables ?

Le régulateur a besoin d'une marge de manœuvre appelée "dropout". Vous devez fournir une tension d'entrée d'au moins -11V ou -12V pour garantir une régulation propre de -9V.

Puis-je monter le LM7909 et un LM7809 sur le même dissipateur ?

Attention : Non ! La semelle métallique du LM7909 est reliée à l'entrée (Input -), tandis que celle du LM7809 est à la masse. Les monter sur le même métal sans un kit d'isolation (mica + canon isolant) provoquera un court-circuit immédiat.

Pourquoi ma tension de sortie oscille-t-elle ?

Les régulateurs négatifs sont sensibles. Il est impératif d'utiliser des condensateurs de découplage au plus près des broches (ex: 2.2µF Tantale en entrée et 1µF en sortie) pour éviter les oscillations parasites.

Comment faire une alimentation symétrique +/- 9V ?

Utilisez un transformateur à point milieu. Le LM7809 régulera le côté positif et le LM7909 le côté négatif. Assurez-vous de relier leurs masses respectives (Pin 1 du 7909 et Pin 2 du 7809) au point commun du circuit.
