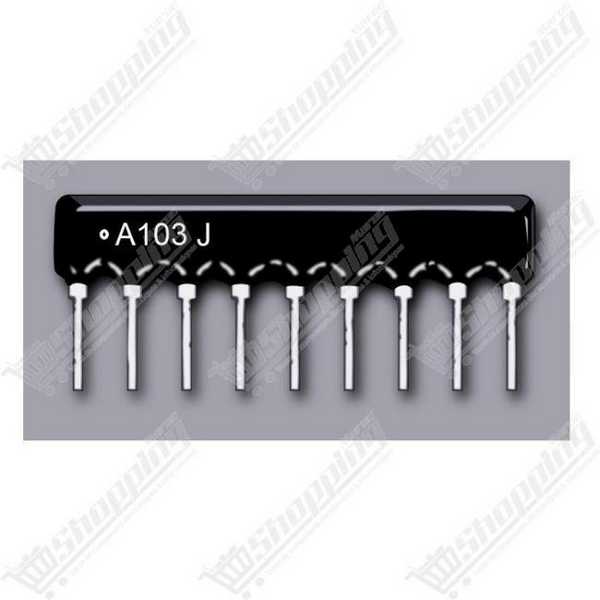

Réseau de résistances 10K 1/8W 9 pins 5%
Réseau de 8 résistances 10kΩ en boîtier SIP-9 compact pour simplifier vos circuits et montages électroniques.
- Valeur : 10 kΩ (Marquage 103)
- Boîtier : SIP-9 (9 broches, pas 2.54mm)
- Configuration : Bus commun (8 résistances)
- Puissance : 1/8 W par résistance
- Tolérance : ± 5 %
Rationalisation de vos Circuits avec le Réseau de Résistances SIP-9 10kΩ
Vous en avez assez de souder une multitude de composants individuels pour de simples fonctions de logique ? Simplifiez radicalement vos conceptions électroniques avec ce Réseau de Résistances SIP-9. Conçu pour les ingénieurs et les hobbyistes exigeants, ce composant remplace intelligemment 8 résistances distinctes par un seul boîtier compact. C'est la solution ultime pour gagner de la place sur vos PCB et nettoyer vos montages sur breadboard, garantissant une finition professionnelle et une fiabilité accrue pour vos circuits numériques.
Atouts Techniques de la Barrette de Résistances 10k (103)
- Densité optimisée : Intègre 8 résistances de 10 kΩ dans un unique boîtier SIP-9 (Single In-Line), réduisant l'encombrement de près de 70% par rapport aux composants discrets.
- Configuration Bussed (Type A) : Une broche commune (Pin 1) distribue le signal ou la tension à toutes les résistances, idéal pour les configurations de masse ou de VCC partagé.
- Compatibilité universelle : Le pas standard de 2,54 mm (0,1 pouce) assure une insertion parfaite sur les plaques d'essai et les supports DIP classiques.
- Fiabilité thermique : Conçu avec une résine époxy ignifugée, ce réseau supporte des températures allant de -55 °C à +125 °C, assurant une stabilité même dans des environnements difficiles.
- Précision du signal : Avec une tolérance de ± 5 %, il est parfaitement adapté pour les applications de logique numérique standard.
Applications Concrètes du Réseau Résistif SIP-9 dans vos Projets
- Résistances de Pull-up / Pull-down : Sécurisez les états logiques des entrées de vos microcontrôleurs (Arduino, ESP32, PIC) en connectant un port 8 bits complet en un seul geste.
- Terminaison de Bus : Indispensable pour éviter les réflexions de signal sur les lignes de données parallèles.
- Gestion de l'espace sur PCB : Parfait pour les designs miniaturisés où chaque millimètre carré de circuit imprimé compte.
- Prototypage rapide : Accélérez le montage de vos maquettes en insérant un seul composant au lieu de huit, réduisant ainsi les risques de faux contacts.
Fiche Technique Détaillée : Resistor Array 103 (10kΩ)
| Caractéristique | Spécification |
|---|---|
| Valeur de Résistance | 10 kΩ (Code 103) |
| Architecture | Réseau "Bussed" (1 Commun + 8 R) |
| Nombre de Broches | 9 pins |
| Puissance Nominale | 1/8 W (0,125 W) par résistance |
| Tension Max de Service | 100 V - 200 V DC |
| Pas (Pitch) | 2,54 mm |
| Dimensions (L x H) | ~22,5 mm x ~5,0 mm |
Commander votre Réseau de Résistances SIP-9 10kΩ au Maroc
Ne laissez pas le désordre envahir vos circuits. Commandez dès aujourd'hui votre Réseau de Résistances 10kΩ SIP-9 et bénéficiez de notre service logistique performant partout au Maroc. Nous garantissons une livraison rapide, un prix compétitif et une disponibilité immédiate de stock pour que vos projets électroniques ne s'arrêtent jamais.
Questions Fréquentes (FAQ) sur le Réseau de Résistances 9 Broches
Comment identifier la broche commune sur ce réseau SIP-9 ?
La broche commune (Pin 1) est facile à repérer : elle est située à l'extrémité gauche du composant et marquée par un indicateur visuel distinct, tel qu'un point blanc, un carré ou une ligne verticale sur le boîtier époxy. C'est le point de connexion partagé pour les 8 résistances internes.
Quel est le schéma interne de ce composant marqué "103" ?
Il s'agit d'une configuration en "bus" ou réseau à point commun. La broche 1 sert de hub central relié à une extrémité de chacune des 8 résistances. Les broches 2 à 9 correspondent aux autres extrémités des résistances de 10 kΩ. C'est l'architecture idéale pour distribuer une tension (VCC ou GND) à plusieurs lignes simultanément.
Comment câbler ce réseau pour des résistances de "pull-up" ?
C'est très simple : reliez la broche commune (marquée d'un point) à votre alimentation positive (ex: +5V). Connectez ensuite les broches restantes (2 à 9) aux entrées de votre microcontrôleur. Cela maintient vos lignes à un niveau logique haut stable par défaut, éliminant les états flottants.
Peut-on utiliser ce réseau pour des LED ?
Techniquement oui, mais avec précaution. Avec une valeur de 10 kΩ, le courant sera très faible (environ 0,3 mA sous 5V), ce qui rendra les LED très peu lumineuses. De plus, la puissance de 1/8 W par résistance limite l'usage à des courants faibles. Pour de l'éclairage de puissance, préférez des résistances individuelles de valeur inférieure (ex: 220Ω ou 330Ω).
Quelle est la différence entre un réseau "bussed" et "isolated" ?
Dans ce modèle "bussed" (9 pins), toutes les résistances partagent une broche commune. Dans un modèle "isolated", les résistances sont électriquement indépendantes les unes des autres (ce qui nécessiterait un nombre pair de broches, comme 16 pins pour 8 résistances).
Ce composant rentre-t-il sur une plaque d'essai (breadboard) ?
Absolument. Grâce à son espacement de broches standard de 2,54 mm, ce réseau s'insère sans forcer et tient parfaitement en place sur toutes les plaques d'essai et les PCB de prototypage standards.
