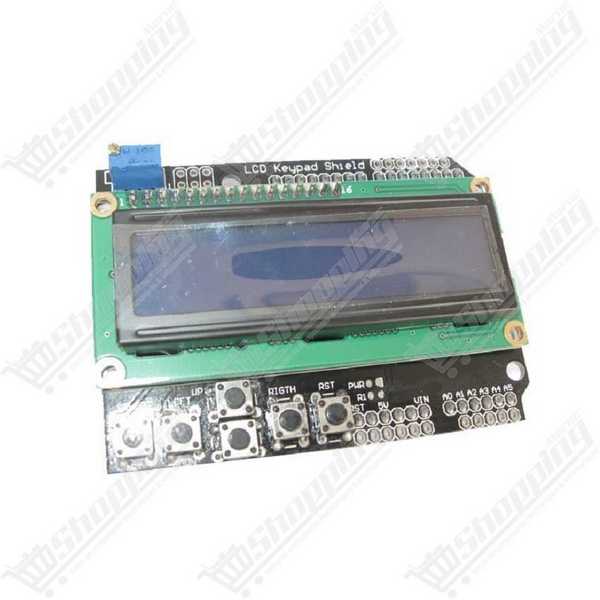

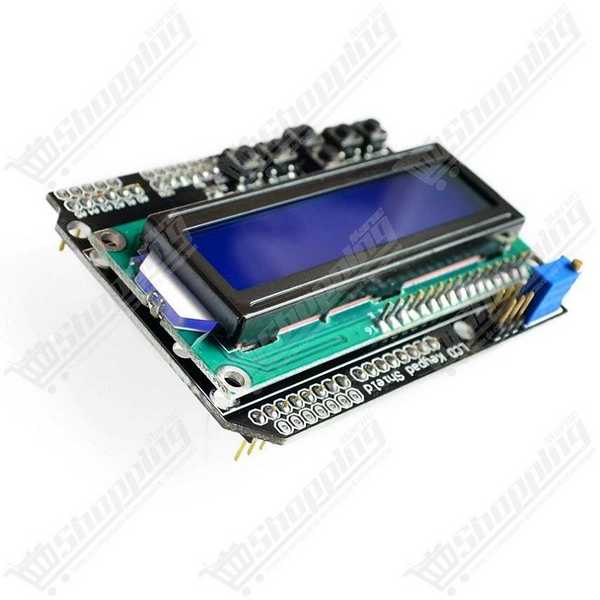

Shield LCD Keypad 1602 pour Arduino
Module d'affichage LCD 16x2 avec clavier intégré pour créer une interface de contrôle Arduino intuitive.
- Écran LCD 1602 rétroéclairé bleu (2x16 caractères)
- Clavier 5 boutons navigation via broche A0
- Tension de fonctionnement : 4.5V à 5.5V
- Contrôleur HD44780 standard industriel
- Compatible Arduino Uno, Mega et Leonardo
Transformez votre Arduino avec le Shield LCD 1602 et Keypad Intégré
Votre microcontrôleur calcule vite, mais communique-t-il efficacement ? Fini le temps perdu à câbler des écrans et des boutons sur des breadboards instables. Le Shield LCD 1602 avec Keypad est la solution "tout-en-un" qui transforme instantanément votre carte Arduino Uno, Mega ou Leonardo en une station de contrôle autonome. En s'enfichant directement sur votre carte, ce module élimine le désordre des fils et vous offre une interface homme-machine robuste pour visualiser vos données et naviguer dans vos menus. C'est l'outil indispensable pour ceux qui cherchent à combiner affichage clair et contrôle tactile sans sacrifier toutes les broches de leur projet.
Performance et Ergonomie du Keypad Shield 1602
- Affichage Haute Visibilité : Profitez d'un écran LCD 1602 (16 caractères x 2 lignes) équipé d'un contrôleur compatible HD44780, standard industriel pour une intégration logicielle immédiate.

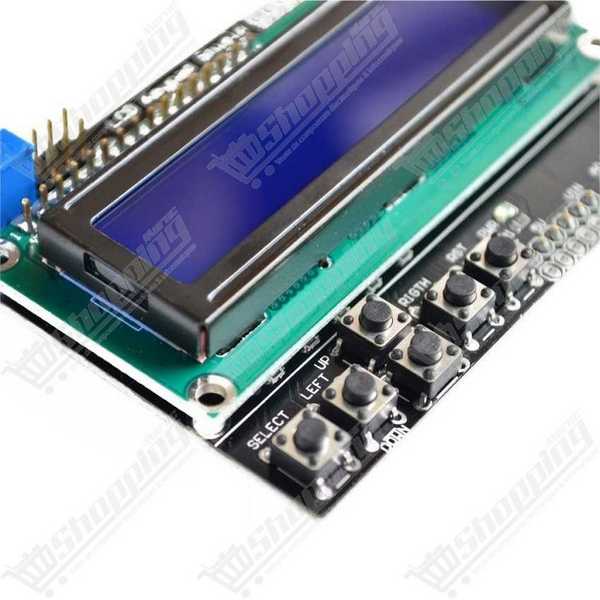

- Gestion Intelligente des Entrées : Le clavier intégré dispose de 5 boutons de navigation (Select, Left, Up, Down, Right) et 1 bouton Reset. L'ingéniosité réside dans l'utilisation d'une seule broche analogique (A0) pour gérer tous les boutons via un pont diviseur de tension.
- Réglage Immédiat : Un potentiomètre de précision est soudé directement sur le PCB pour ajuster le contraste de l'écran en temps réel, garantissant une lisibilité parfaite peu importe l'angle de vue.
- Compatibilité 5V : Conçu pour fonctionner sur une tension de 4,5V à 5,5V, il est parfaitement calibré pour l'écosystème Arduino standard.
- Économie de Broches : Fonctionnant en mode 4 bits, ce shield laisse libres les broches numériques D0 à D3 et D11 à D13, ainsi que les broches analogiques A1 à A5 pour vos capteurs et actionneurs.
Applications Concrètes pour votre Interface Arduino
- Interfaces de Menu Complexes : Créez des systèmes de navigation pour sélectionner des modes de fonctionnement ou ajuster des variables sans ordinateur.
- Systèmes de Surveillance : Affichez en temps réel les données de capteurs (température, humidité, distance) tout en permettant de définir des seuils d'alerte via le clavier.
- Débogage Autonome : Utilisez l'écran pour afficher les états de vos variables et les erreurs système directement sur le terrain, sans connexion USB.
- Contrôleurs Domotiques : Fabriquez un panneau de commande centralisé pour piloter l'éclairage ou les volets de votre maison intelligente.
Fiche Technique Détaillée : Afficheur LCD 1602 Keypad
| Caractéristique | Détails Techniques |
|---|---|
| Type d'affichage | LCD 1602 (16 col, 2 lignes) |
| Tension de fonctionnement | 5V DC (Typique) |
| Consommation | 20 mA à 40 mA |
| Interface Boutons | Broche A0 (Signal Analogique) |
| Interface Écran (Pins) | D4, D5, D6, D7, D8 (RS), D9 (EN) |
| Contrôleur | Compatible HD44780 |
| Dimensions PCB | 80 x 58 mm |
| Rétroéclairage | Bleu (Caractères Blancs) |
Commander le LCD Keypad Shield au Maroc
Ne laissez pas votre projet dans le noir. Offrez-lui l'interface qu'il mérite avec ce shield robuste et pratique. En commandant chez nous, vous bénéficiez d'une livraison rapide partout au Maroc, d'un matériel testé et d'un prix compétitif. Stock disponible immédiatement pour une expédition dès aujourd'hui.
Questions Fréquentes (FAQ) sur le Shield LCD Arduino
Pourquoi mon écran affiche-t-il uniquement des rectangles blancs ou reste-t-il vide ?
C'est le problème le plus courant et le plus simple à résoudre. Cela provient du réglage du contraste. Munissez-vous d'un petit tournevis et tournez le potentiomètre bleu (situé en haut à gauche du shield) jusqu'à ce que les caractères apparaissent nettement.
Quelle est la configuration de code correcte pour la bibliothèque LiquidCrystal ?
Pour que ce shield fonctionne correctement, l'initialisation dans votre code Arduino doit correspondre au câblage physique du shield. Utilisez la ligne suivante : LiquidCrystal lcd(8, 9, 4, 5, 6, 7);
Cela assigne respectivement les broches RS, Enable, D4, D5, D6 et D7.
Pourquoi les boutons du clavier donnent-ils parfois des valeurs erronées ?
Les boutons fonctionnent via un réseau de résistances sur la broche A0. Les valeurs renvoyées par la fonction analogRead(0) peuvent légèrement varier selon les tolérances des composants. Il est recommandé d'écrire un petit script de test pour lire les valeurs brutes de votre unité spécifique et d'ajuster les plages de détection dans votre code final.
Quelles broches de l'Arduino restent disponibles pour d'autres capteurs ?
Le shield utilise les broches numériques D4 à D10 et la broche analogique A0. Vous pouvez donc utiliser librement les broches numériques D0, D1, D2, D3, D11, D12, D13 ainsi que les entrées analogiques A1 à A5 (qui peuvent aussi servir de broches numériques).
Puis-je utiliser ce shield avec un ESP32 ou une carte en 3.3V ?
Ce n'est pas recommandé sans adaptation. Ce shield est conçu pour une logique 5V. Sur une carte 3.3V, le rétroéclairage sera faible, l'affichage instable et la lecture des boutons sur A0 sera faussée. De plus, renvoyer du 5V vers une carte 3.3V peut endommager votre microcontrôleur.
