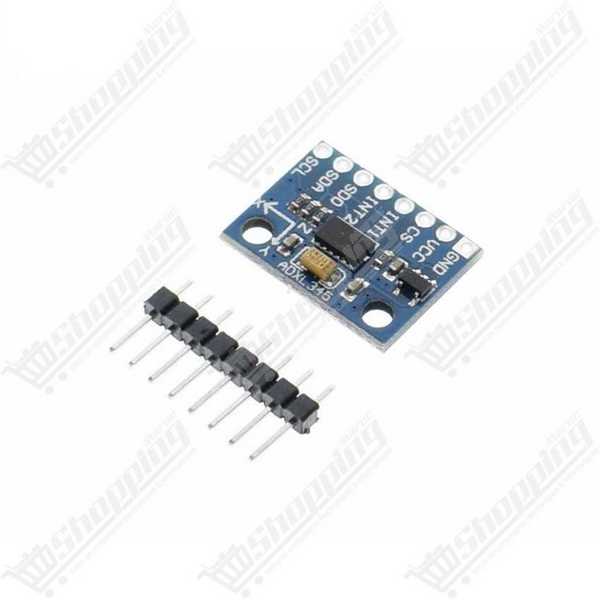

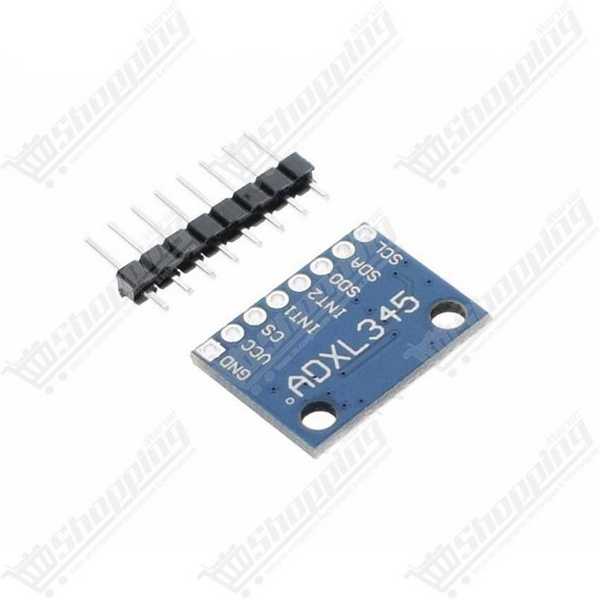

Module accéléromètre 3 axes ADXL345
Module capteur d'accélération et d'inclinaison numérique 3 axes haute précision pour projets Arduino, robotique et IoT.
- Accéléromètre 3 axes numérique MEMS
- Plage de mesure configurable : ±2g à ±16g
- Interface de communication I2C et SPI
- Haute résolution jusqu'à 13 bits
- Faible consommation : 23 µA en mesure
Maîtrisez la Détection de Mouvement avec l'Accéléromètre ADXL345
Besoin de détecter une chute, une secousse ou une simple inclinaison avec une précision chirurgicale ? L'ADXL345 n'est pas qu'un simple capteur, c'est la référence incontournable pour intégrer l'intelligence du mouvement à vos projets. Que vous conceviez un drone ultra-stable ou un contrôleur de jeu réactif, ce module basé sur la technologie MEMS offre un équilibre parfait entre haute résolution et consommation énergétique minime. Grâce à sa capacité à gérer les interruptions sans surcharger votre processeur, l'ADXL345 est le choix stratégique pour les ingénieurs et makers exigeants au Maroc.
Performance et Spécificités du Capteur ADXL345
- Haute Résolution Adaptative : Profitez d'une précision allant jusqu'à 13 bits, garantissant une sensibilité de 3,9 mg/LSB sur toutes les plages de mesure.
- Plage de Mesure Flexible : Configurez dynamiquement la sensibilité selon vos besoins, de ±2 g pour les mouvements fins à ±16 g pour les chocs violents.
- Communication Universelle : Intégration facile via les bus numériques I2C et SPI (3 ou 4 fils), compatible avec Arduino, ESP32 et Raspberry Pi.
- Efficacité Énergétique : Une consommation ultra-faible de 23 µA en mode mesure et seulement 0,1 µA en veille, idéale pour les systèmes sur batterie.
- Intelligence Embarquée : Dispose d'une mémoire tampon FIFO de 32 niveaux pour stocker les données et soulager votre microcontrôleur.
Applications Concrètes du Module ADXL345
- Détection de Chute Libre (Free-Fall) : Protégez vos disques durs ou déclenchez des systèmes de sécurité lors de la chute d'un équipement.
- Interfaces Homme-Machine : Implémentez des fonctions de Tap et Double Tap pour créer des boutons tactiles basés sur la vibration.
- Niveaux à Bulle Numériques : Mesurez l'inclinaison statique avec une précision angulaire inférieure à 1,0°.
- Analyse Vibratoire : Surveillez l'état de santé de moteurs ou de machines industrielles grâce à sa large bande passante de 3200 Hz.
- Podomètres et Trackers d'Activité : Utilisez la détection d'activité/inactivité pour compter les pas ou réveiller un système lors d'un mouvement.
Fiche Technique Détaillée : ADXL345
| Caractéristique | Spécification |
|---|---|
| Type de Capteur | Accéléromètre numérique 3 axes (MEMS) |
| Tension d'alimentation (Module) | 3.3 V à 5 V (Régulateur intégré sur GY-291) |
| Interface de Données | I2C / SPI |
| Résolution | 10 à 13 bits |
| Plages de mesure | ±2 g, ±4 g, ±8 g, ±16 g |
| Température de fonctionnement | -40 °C à +85 °C |
| Dimensions | 3 mm × 5 mm × 1 mm (Puce seule) |
| Résistance aux chocs | Jusqu'à 10 000 g |
Commander l'ADXL345 au Maroc
Ne laissez pas vos projets à l'arrêt. Commandez dès maintenant votre module ADXL345 et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un composant de qualité, testé et prêt à être intégré dans vos solutions IoT et robotiques. Prix compétitif et stock disponible immédiatement pour les passionnés d'électronique.
Questions Fréquentes sur l'Utilisation de l'ADXL345
Puis-je alimenter le module ADXL345 directement en 5V ?
Le capteur brut fonctionne entre 2,0V et 3,6V. Si vous utilisez un module bleu type GY-291, il possède un régulateur permettant d'alimenter la broche VCC en 5V. Attention : les lignes de données SDA/SCL ne tolèrent pas toujours le 5V, utilisez un convertisseur de niveau logique pour protéger le capteur.
Pourquoi mon scanner I2C ne détecte-t-il pas le module ?
L'erreur classique vient de la broche CS (Chip Select). Pour forcer le mode I2C, la broche CS doit être reliée à 3,3V (VCC). Si elle flotte, le module peut rester inactif. Vérifiez aussi vos résistances de pull-up sur SDA et SCL.
Quelle est l'adresse I2C par défaut de l'ADXL345 ?
L'adresse est déterminée par la broche SDO. Si SDO est à la masse (GND), l'adresse est 0x53. Si SDO est reliée à 3,3V, l'adresse devient 0x1D.
Pourquoi les valeurs ne sont-elles pas à zéro au repos ?
C'est normal. La gravité terrestre exerce une force permanente de 1g (9.8m/s²), généralement sur l'axe Z si le capteur est à plat. Un calibrage logiciel est nécessaire pour soustraire cet offset et obtenir un zéro absolu relatif.
Quelle bibliothèque Arduino utiliser pour l'ADXL345 ?
Pour débuter facilement, nous recommandons la bibliothèque "Adafruit ADXL345". Pour des fonctions avancées comme les interruptions matérielles (chute libre, tap), la bibliothèque "SparkFun ADXL345" est excellente.
Comment réduire le bruit dans les mesures d'accélération ?
Vous pouvez configurer le filtre passe-bas interne via le registre BW_RATE pour réduire la bande passante. Côté code, l'application d'une moyenne mobile sur les 10 dernières valeurs lisse efficacement les lectures.
