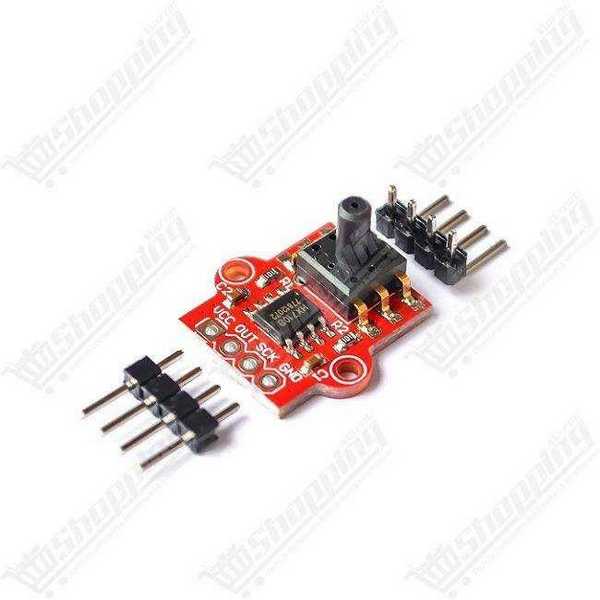

Capteur de pression barométrique numérique 0-40KPa
Module capteur de pression numérique 0-40kPa avec ADC 24 bits pour mesure précise de niveau.
- Plage de pression : 0 - 40 kPa
- Puce ADC 24 bits intégrée (HX710B)
- Tension d'alimentation : 3,3 V - 5 V
- Gain programmable faible bruit : 128
- Idéal pour Arduino et Raspberry Pi
Précision et Fiabilité avec le Module Capteur de Pression 0-40kPa
Le module capteur de pression MPS20N0040D est l'outil indispensable pour vos projets de mesure barométrique et de niveau de liquide. Conçu pour offrir une haute précision, ce module intègre une puce de conversion ADC 24 bits (HX710B) qui transforme les variations de pression en données numériques exploitables. Idéal pour les makers et les ingénieurs, il permet de mesurer la pression de l'air ou la pression hydrostatique avec une finesse remarquable, rendant la création de jauges de niveau ou de baromètres numériques accessible et performante.
Atouts Techniques du Capteur Barométrique Numérique
- Haute Résolution : Équipé d'un convertisseur analogique-numérique de 24 bits, ce module surpasse les entrées analogiques classiques pour une granularité de données exceptionnelle.
- Signal Amplifié et Stable : L'amplificateur intégré à faible bruit avec un gain de 128 assure une lecture claire même des signaux faibles, tandis que la réjection des interférences 50/60 Hz garantit la stabilité.
- Interface Simplifiée : La communication série via deux broches (Horloge et Données) facilite l'intégration avec des microcontrôleurs comme Arduino sans programmation complexe de registres.
- Conception Pratique : Son embout est compatible avec des tubes souples de 2,5 mm, permettant une connexion directe et étanche pour la mesure de fluides ou d'air.
Applications Polyvalentes : Du Médical à l'Industriel
- Contrôle de Niveau de Liquide : Surveillez le niveau d'eau dans les réservoirs, citernes ou puits via la méthode de pression hydrostatique.
- Instrumentation Médicale : Parfait pour le prototypage de tensiomètres, de moniteurs de respiration ou d'autres dispositifs de diagnostic.
- Projets Domotiques et Météo : Créez votre propre station météorologique ou baromètre compact pour l'analyse des tendances atmosphériques.
- Systèmes Pneumatiques : Utile pour les manomètres numériques, le contrôle de pompes à air ou la surveillance de la pression des pneus (TPMS).
Caractéristiques Techniques Détaillées
| Caractéristique | Valeur |
|---|---|
| Modèle | MPS20N0040D (Compatible HX710B) |
| Plage de Pression | 0 – 40 kPa (approx. 5,8 psi) |
| Tension d'alimentation | 3,3 V – 5 V DC |
| Résolution ADC | 24 bits |
| Consommation | < 1,5 mA (marche) / < 1 µA (veille) |
| Précision | ±0,7 % FS (Pleine Échelle) |
| Température de service | -40 °C à +125 °C |

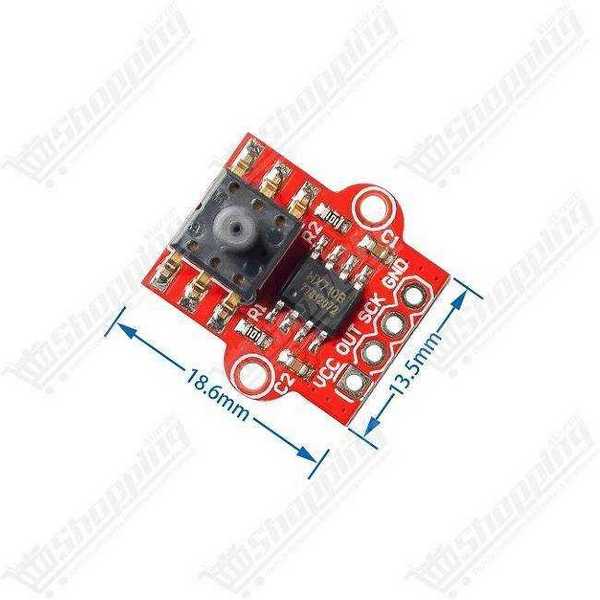

| Dimensions / Poids | 19 x 18 mm / 1,7 g |
Guide de Démarrage Rapide
Comment connecter le module ?
Reliez VCC à 5V, GND à la masse, SCK (Horloge) et OUT (Données) à deux broches numériques de votre microcontrôleur.
Quelle librairie utiliser ?
Pour Arduino, les bibliothèques conçues pour le HX711 (balances) sont souvent compatibles ou adaptables pour lire les données brutes de ce module HX710B.
Comment mesurer un niveau d'eau ?
Connectez un tube étanche à l'embout du capteur. Plongez l'autre extrémité du tube au fond du réservoir. La pression de l'air emprisonné dans le tube augmentera proportionnellement à la hauteur d'eau.
