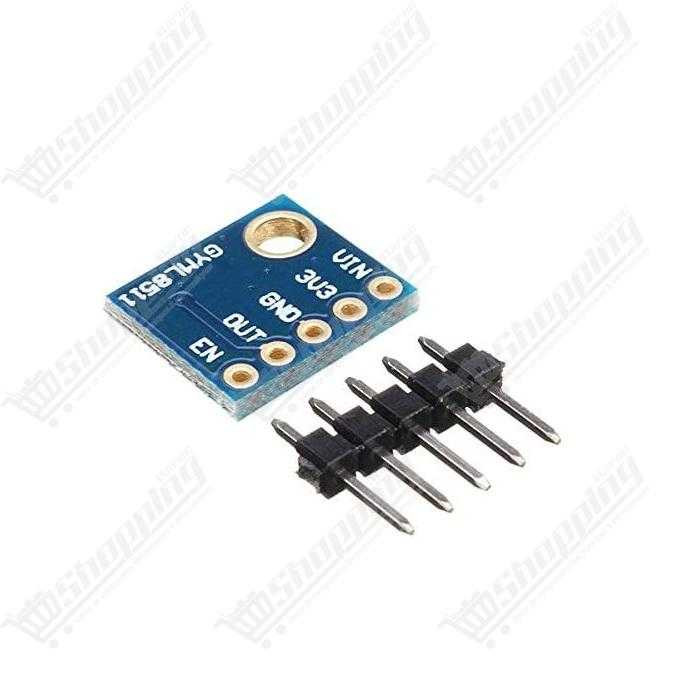

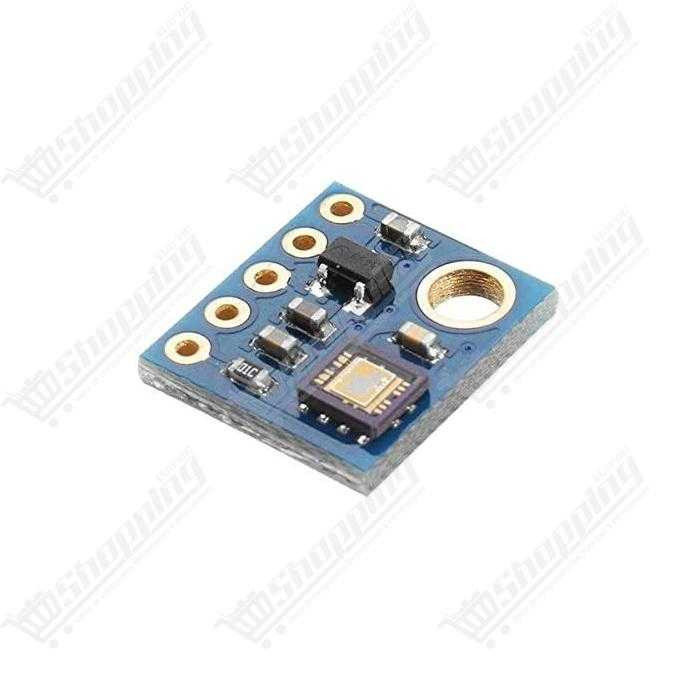

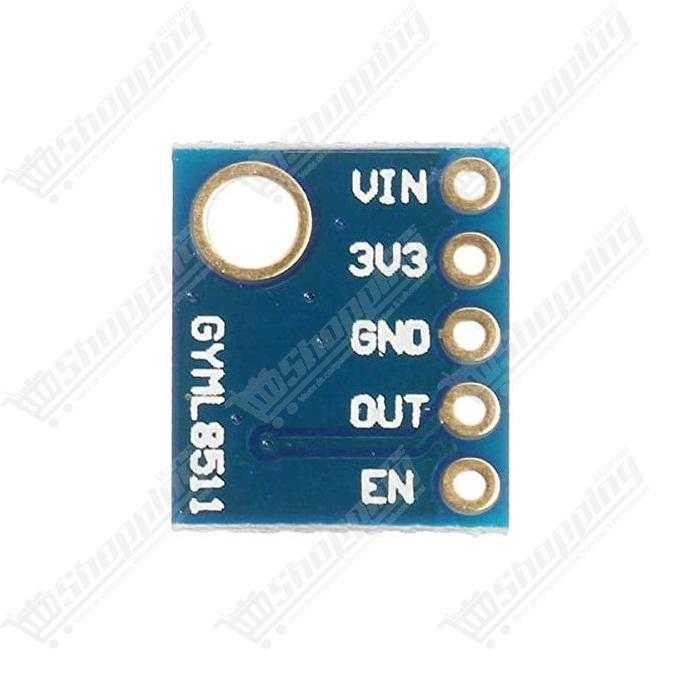

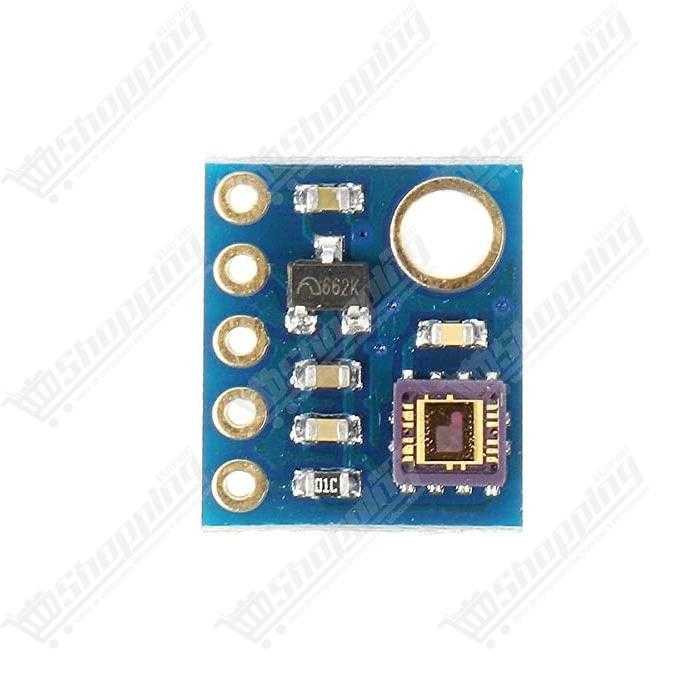

Capteur UV analogique ML8511
Module capteur haute sensibilité détectant les rayonnements UVA et UVB via une sortie analogique linéaire précise.
- Spectre de détection : 280 nm à 390 nm (UVA/UVB)
- Tension de sortie : Analogique (1,0V à 3,0V)
- Sensibilité maximale : Pic à 365 nm
- Alimentation : 3,3V à 5V (compatible Arduino)
- Consommation : 300 µA (actif), 0,1 µA (veille)
Mesurez l'Invisible : La Précision du Capteur UV ML8511
Le soleil est vital, mais ses rayonnements peuvent être destructeurs. Que vous conceviez une station météo autonome ou un dispositif de prévention santé, le capteur ML8511 est la référence incontournable pour quantifier le rayonnement ultraviolet. Contrairement aux simples photodiodes, ce module intègre un amplificateur intelligent qui délivre une tension analogique linéaire, directement proportionnelle à l'intensité UV. C'est la solution idéale pour interfacer rapidement avec un Arduino ou un microcontrôleur STM32 sans se soucier des protocoles de communication complexes. Grâce à sa technologie SOI-CMOS, il offre une stabilité thermique exceptionnelle, vous garantissant des mesures fiables, que ce soit pour détecter les UVA (vieillissement de la peau) ou les UVB (coups de soleil).
Pourquoi Choisir le Module ML8511 pour vos Projets IoT ?
- Large Spectre de Détection : Couverture efficace de 280 nm à 390 nm, englobant la quasi-totalité du spectre UV affectant la vie biologique.
- Sortie Analogique Intuitive : Oubliez les bibliothèques lourdes ; la tension de sortie varie linéairement de 1,0 V à 3,0 V en fonction de l'intensité (mW/cm²), rendant le traitement du signal élémentaire.
- Sensibilité Maximale : Un pic de détection calibré à 365 nm pour une réactivité optimale à la lumière solaire naturelle.
- Efficacité Énergétique : Avec un courant de fonctionnement de seulement 300 µA et un mode veille ultra-basse consommation (0,1 µA), il est parfait pour les systèmes sur batterie.
Applications Concrètes et Potentiel du ML8511
- Stations Météorologiques Connectées : Ajoutez une donnée cruciale à vos relevés de température et d'humidité en surveillant l'évolution de l'indice UV en temps réel.
- Dispositifs de Santé (Wearables) : Créez des bracelets ou des badges intelligents alertant l'utilisateur en cas d'exposition solaire prolongée et dangereuse.
- Horticulture de Précision : Surveillez le rayonnement reçu par vos plantes sous serre pour optimiser la croissance sans brûler le feuillage.
- Surveillance Industrielle : Contrôlez l'efficacité des lampes UV dans les processus de stérilisation ou de durcissement de résines.
Fiche Technique Détaillée : Capteur ML8511
| Caractéristique | Spécification |
|---|---|
| Tension d'alimentation (VCC) | 3,3 V à 5 V (via régulateur module) |
| Spectre détecté | 280 - 390 nm (UVA et UVB) |
| Tension de sortie (OUT) | 1,0 V (0 UV) à ~3,0 V (Max) |
| Courant actif | 300 µA (typique) |
| Température de fonctionnement | -20 °C à +70 °C |
| Temps de réponse | < 1 ms |
| Dimensions (IC) | 4,0 x 3,7 x 0,73 mm |
Commander le Module Capteur ML8511 au Maroc
Ne laissez pas vos projets dans l'ombre. Commandez dès maintenant votre capteur UV ML8511 et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif pour ce composant de haute précision, disponible immédiatement en stock pour les passionnés d'électronique et les ingénieurs exigeants.
Questions Fréquentes sur le Capteur d'Ultraviolets ML8511
Q1: Est-il possible d'alimenter le ML8511 en 5V avec un Arduino ?
Oui, la plupart des modules breakouts (comme le GY-ML8511) intègrent un régulateur. Vous pouvez alimenter la broche VIN entre 3,3V et 5V. Cependant, ne connectez jamais du 5V directement sur la broche marquée "3.3V" sous peine de détruire le capteur.
Q2: Pourquoi le capteur renvoie-t-il une valeur nulle (0V) ?
C'est une erreur classique : la broche EN (Enable) doit être connectée à un niveau logique HAUT (3,3V). Si elle est flottante ou à la masse, le module reste en mode veille (Sleep Mode) pour économiser l'énergie.
Q3: Comment améliorer la précision des mesures face aux fluctuations USB ?
La précision de votre ADC dépend de sa tension de référence. Pour un résultat pro, connectez la broche 3.3V du module à une entrée analogique libre (ex: A1). Utilisez cette lecture comme référence stable dans votre code pour compenser les variations du 5V de l'USB.
Q4: Quelle est la formule pour convertir la tension en intensité UV (mW/cm²) ?
La relation est linéaire. Le capteur sort environ 1,0V pour 0 mW/cm² et monte vers 2,8V pour 15 mW/cm². Une simple fonction de mappage (`mapfloat` dans Arduino) permet de convertir la tension lue en indice UV.
Q5: Les lectures sont instables avec un ESP32, que faire ?
L'ESP32 est bruyant, surtout avec le WiFi actif. Pour stabiliser le signal : effectuez une moyenne logicielle sur 10 à 20 lectures et ajoutez un petit condensateur de filtrage entre les broches OUT et GND.
Q6: Faut-il une bibliothèque Arduino spécifique ?
Non. Le ML8511 est purement analogique. Une commande standard analogRead() suffit pour récupérer les données. Les bibliothèques ne servent qu'à faciliter la conversion mathématique, qui est très simple à coder soi-même.
