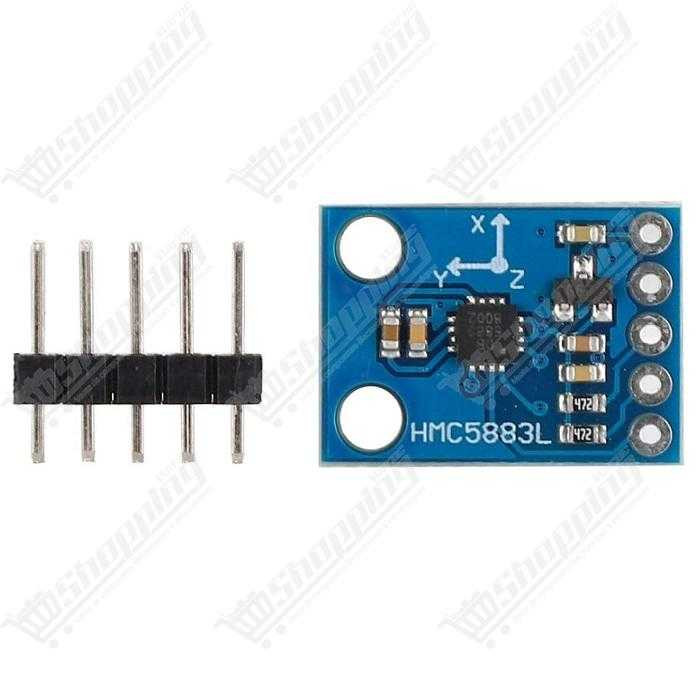

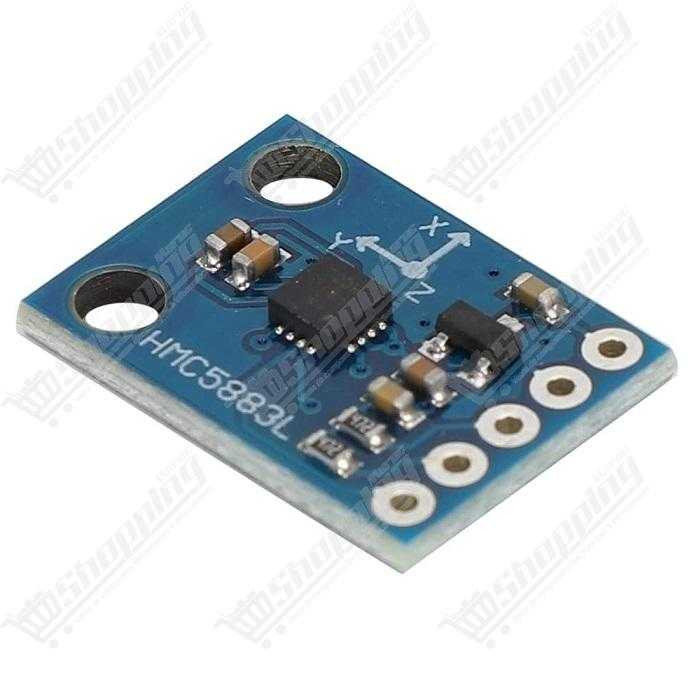

Module Boussole Magnétomètre HMC5883L 3 Axes

Maîtrisez l'Orientation avec le Capteur Boussole HMC5883L

Votre robot tourne en rond ou votre drone perd le nord ? Ne laissez plus le hasard guider vos projets. Le HMC5883L n'est pas un simple capteur, c'est le système vestibulaire de vos créations électroniques. Utilisant la technologie de pointe magnétorésistive anisotrope (AMR) de Honeywell, ce module offre une sensibilité exceptionnelle aux champs magnétiques terrestres, bien supérieure aux capteurs à effet Hall classiques. Que vous cherchiez à stabiliser un multirotor ou à créer un système de navigation autonome pour un rover Arduino, ce magnétomètre numérique est la solution incontournable pour intégrer une véritable boussole électronique fiable et précise.

Atouts Techniques du Module Magnétomètre HMC5883L

• Précision Chirurgicale : Bénéficiez d'une précision de cap de 1° à 2°, essentielle pour la navigation waypoint ou la stabilisation de vol.
• Communication Simplifiée : S'interface aisément via le protocole I2C (adresse 0x1E), compatible avec la majorité des microcontrôleurs du marché.
• Plage Dynamique : Mesure des champs magnétiques de ± 0,88 à ± 8,1 Gauss, avec une résolution impressionnante de 2 milli-Gauss.
• Conversion Haute Définition : Intègre un convertisseur Analogique-Numérique (ADC) de 12 bits pour des données brutes propres et exploitables.
• Flexibilité Électrique : Compatible avec une tension d'entrée de 3,3 V à 5 V grâce au régulateur intégré sur les modules type GY-271.
• Efficacité Énergétique : Consommation ultra-faible de 100 µA en mesure active, idéale pour les systèmes sur batterie.

Applications Concrètes de la Boussole Électronique 3 Axes

• Robotique Mobile : Permet à votre robot éviteur d'obstacles de maintenir une trajectoire rectiligne ou de cartographier son environnement (SLAM).
• Drones et Aéromodélisme : Composant critique pour les modes "Headless" et le maintien de cap (YAW stabilization) sur les contrôleurs de vol.
• Stations Météo : Détermination précise de la direction du vent en couplage avec une girouette numérique.
• Trackers Solaires : Orientation automatique des panneaux photovoltaïques pour suivre la course du soleil.
• Projets IoT Connectés : Détection de présence de véhicules ou d'objets métalliques massifs par perturbation du champ magnétique local.

Fiche Technique Détaillée : HMC5883L

Commander le Module HMC5883L au Maroc

Optimisez vos systèmes de navigation dès aujourd'hui. En commandant votre module boussole HMC5883L chez nous, vous profitez d'un composant testé et approuvé par la communauté maker marocaine. Nous garantissons un prix compétitif et une livraison rapide partout au Maroc. Stock disponible immédiatement pour vos projets académiques, professionnels ou personnels.

FAQ : Dépannage et Utilisation du HMC5883L / QMC5883L

Q1: Pourquoi mon magnétomètre est-il détecté à l'adresse I2C 0x0D au lieu de 0x1E ?
C'est le problème technique le plus fréquent : votre module est probablement un clone "QMC5883L" et non un "HMC5883L" original de Honeywell. Les deux puces ont des adresses I2C et des registres différents, ce qui les rend incompatibles logiciellement. Vous devez utiliser une bibliothèque spécifique pour le QMC5883L (comme "MechaQMC5883") pour obtenir des lectures correctes.

Q2: Pourquoi les valeurs X, Y, Z restent-elles à zéro ou ne changent-elles pas ?
Cela se produit généralement lorsque vous utilisez une bibliothèque conçue pour le HMC5883L avec une puce QMC5883L. Comme la cartographie des registres est différente, la bibliothèque ne parvient pas à lire les données. Vérifiez le marquage sur le composant : un marquage "L883" indique un HMC original, tandis que "5883" seul indique souvent un clone QMC.

Q3: Quelle tension d'alimentation dois-je utiliser pour ce module ?
La puce HMC5883L fonctionne nativement en 3,3V. Toutefois, la plupart des modules "breakout" (comme le GY-271) intègrent un régulateur de tension et des convertisseurs de niveau, ce qui permet de les alimenter en 5V en toute sécurité via la broche VCC. Si votre module ne possède pas de régulateur visible, utilisez exclusivement du 3,3V.

Q4: Pourquoi ma boussole donne-t-elle des directions fausses ou instables ?
Les magnétomètres sont extrêmement sensibles aux métaux ferreux et aux champs électromagnétiques (moteurs, haut-parleurs, piles). Même les broches "headers" fournies avec le module peuvent être légèrement magnétiques. Un étalonnage (calibration) logiciel est indispensable pour compenser ces perturbations locales, appelées distorsions "Hard Iron" et "Soft Iron".

Q5: Comment faire pour que le nord indiqué corresponde au nord géographique ?
Le capteur mesure le nord magnétique, qui diffère du nord géographique. Pour corriger cela, vous devez ajouter ou soustraire la "déclinaison magnétique" dans votre code de calcul. Cette valeur varie selon votre position géographique et peut être consultée sur des sites spécialisés.

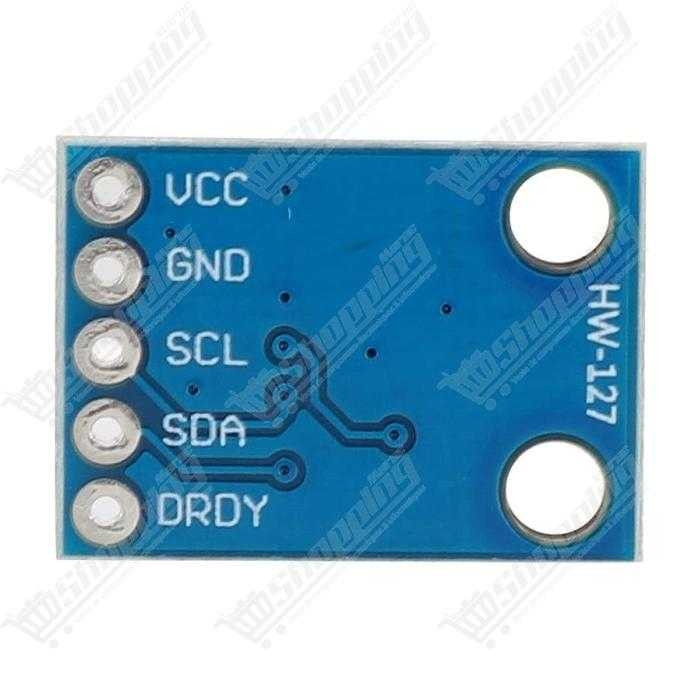

Q6: Quelles sont les broches de connexion I2C sur Arduino Uno et Mega ?
Pour l'Arduino Uno, connectez la broche SDA du module sur A4 et SCL sur A5. Pour l'Arduino Mega, utilisez la broche 20 pour SDA et la broche 21 pour SCL. Des connexions instables sur le bus I2C sont une cause majeure de plantage du code.
