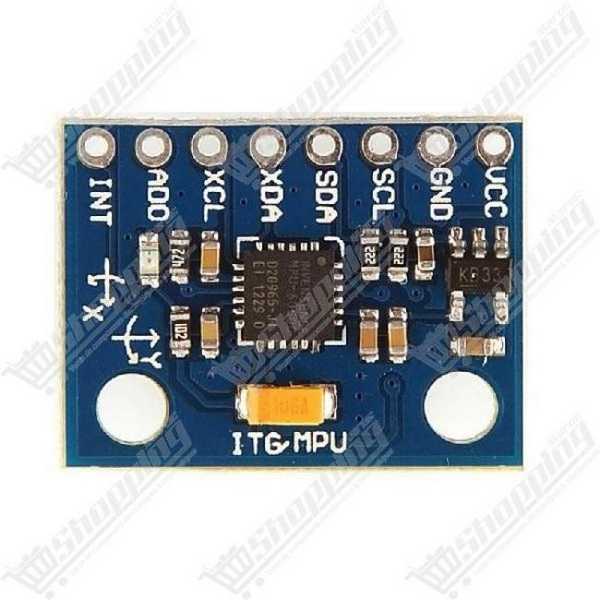

Module MPU6050 GY-521 Accéléromètre et Gyroscope 3 axes
Module IMU 6 axes haute précision combinant accéléromètre et gyroscope pour la stabilisation et le contrôle de mouvement.
- Puce InvenSense MPU-6050 (6-DOF)
- Interface communication I2C standard
- Convertisseur ADC 16 bits intégré
- Tension d'alimentation 3V à 5V
- Processeur de mouvement numérique (DMP)
Maîtrisez le Mouvement et la Stabilité avec le Module GY-521
Le module GY-521 est la solution de référence pour intégrer la détection de mouvement à vos projets électroniques. Basé sur la puce InvenSense MPU-6050, ce module compact regroupe un accéléromètre 3 axes et un gyroscope 3 axes (6-DOF) sur un même circuit. C'est l'outil idéal pour les makers et ingénieurs au Maroc souhaitant stabiliser des drones, créer des robots balanciers ou concevoir des interfaces gestuelles.
Performances Techniques du Capteur Inertiel MPU-6050
- Fusion de capteurs : Combine un gyroscope et un accéléromètre MEMS triaxiaux avec un processeur DMP (Digital Motion Processor) pour traiter les algorithmes complexes en interne.
- Haute Précision : Convertisseurs analogique-numérique (ADC) de 16 bits garantissant une lecture fine des données angulaires et d'accélération.
- Alimentation Flexible : Régulateur LDO intégré permettant une alimentation de 3,0V à 5,0V, facilitant l'interface avec Arduino (5V) ou ESP32 (3.3V).
- Communication I2C : Protocole standard rapide (jusqu'à 400 kHz) pour une intégration aisée avec la majorité des microcontrôleurs.
- Sensibilité Programmable : Gyroscope ajustable (±250 à ±2000 °/s) et accéléromètre ajustable (±2g à ±16g) selon les besoins de votre application.
Applications Principales du GY-521
- Drones et Aéromodélisme : Essentiel pour les contrôleurs de vol (Flight Controllers) nécessitant une stabilisation active.
- Robotique Mobile : Permet l'équilibre des robots sur deux roues (Self-Balancing Robots) et la navigation inertielle.
- Détection de Chute : Capable de détecter les changements brusques d'accélération et l'orientation.
- Interfaces Homme-Machine : Création de manettes de jeu ou de dispositifs portables (wearables) réagissant au mouvement.
Fiche Technique Détaillée : Module GY-521
| Caractéristique | Spécification |
|---|---|
| Puce Principale | InvenSense MPU-6050 |
| Tension d'alimentation (VCC) | 3.0V - 5.0V (Régulateur LDO inclus) |
| Interface de Communication | I2C (Adresse 0x68 par défaut, 0x69 commutable via AD0) |
| Plage Gyroscope | ±250, ±500, ±1000, ±2000 °/s |
| Plage Accéléromètre | ±2g, ±4g, ±8g, ±16g |
| Pas des broches | 2.54mm (Standard Breadboard) |
| Dimensions | 20,5 mm x 15,8 mm |
| Température de fonctionnement | -40°C à +85°C |
Questions Fréquentes sur le MPU6050 et GY-521 (FAQ)
Comment changer l'adresse I2C du module ?
L'adresse par défaut est 0x68. Si vous connectez la broche AD0 au 3.3V (niveau haut), l'adresse passera à 0x69, ce qui permet d'utiliser deux modules sur le même bus I2C.
Le module est-il compatible avec les niveaux logiques 5V ?
Le module possède un régulateur pour l'alimentation VCC (compatible 5V). Cependant, les lignes de données I2C (SDA/SCL) fonctionnent nativement en 3.3V. Bien que cela fonctionne souvent directement avec Arduino, l'utilisation d'un convertisseur de niveau logique est recommandée pour une fiabilité maximale.
À quoi sert le processeur DMP ?
Le Digital Motion Processor (DMP) intégré décharge votre microcontrôleur principal (comme l'Arduino) des calculs mathématiques lourds nécessaires pour fusionner les données de l'accéléromètre et du gyroscope, fournissant directement des données stables et exploitables.
Comment calibrer le capteur pour éviter la dérive (drift) ?
Il est conseillé d'exécuter un sketch de calibration au démarrage pour calculer les "offsets" (décalages) moyens du capteur lorsqu'il est immobile, puis de soustraire ces valeurs aux lectures brutes pour obtenir une mesure précise.
