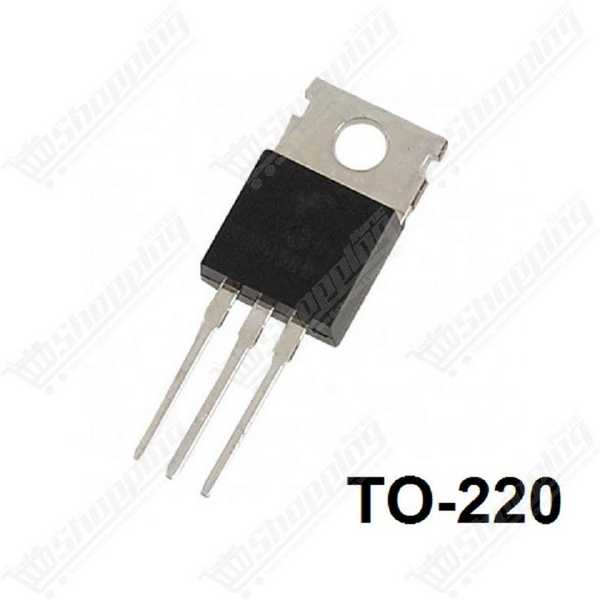

Transistor MOSFET IRF4905 Canal P -55V 74A TO-220
Transistor MOSFET de puissance Canal P IRF4905 -55V 74A en boîtier TO-220 pour commutation efficace.
- Type : MOSFET Canal P HEXFET
- Tension Drain-Source : -55 V
- Courant continu : -74 A
- Résistance RDS(on) : 0.02 Ohm
- Boîtier : TO-220AB robuste
- Utilisation : Commutation High-Side
Optimisez vos commutations High-Side avec le MOSFET IRF4905
Vous cherchez à piloter une charge gourmande par le pôle positif sans la complexité d'un driver pour canal N ? L'IRF4905 est la solution de choix pour les ingénieurs et makers exigeants. Ce MOSFET Canal P, doté de la technologie éprouvée HEXFET® d'Infineon, est spécialement taillé pour la gestion de puissance robuste. Contrairement aux solutions standards, il offre une résistance interne ultra-faible de 0,02 Ω, garantissant que l'énergie est transmise à votre moteur ou votre circuit, et non dissipée en chaleur inutile. C'est le composant incontournable pour simplifier vos architectures de commutation côté haut (High-Side switching) tout en conservant une efficacité énergétique redoutable.
Performance et Robustesse du Transistor IRF4905
- Puissance brute : Capable de gérer un courant continu impressionnant de -74 A (avec refroidissement adéquat) et des pics pulsés jusqu'à -260 A.
- Efficacité thermique : Grâce à une RDS(on) de 20 mΩ, les pertes par conduction sont minimisées, permettant au boîtier TO-220AB de rester performant même sous charge.
- Endurance extrême : Conçu pour survivre dans des environnements hostiles avec une température de jonction admissible de 175 °C.
- Tension de service : Supporte une tension Drain-Source (Vds) jusqu'à -55 V, couvrant largement les besoins des systèmes 12V, 24V et 48V.
- Architecture Canal P : Simplifie radicalement le câblage pour couper l'alimentation positive, idéal pour la protection contre l'inversion de polarité.
Applications concrètes du module IRF4905 dans vos projets
- Ponts en H (H-Bridge) : Créez des étages de puissance fiables pour le contrôle bidirectionnel de moteurs DC industriels.
- Gestion de batterie (BMS) : Utilisez-le comme interrupteur principal pour isoler les batteries Li-Po ou Plomb sans chute de tension significative.
- Automobile et Robotique : Parfait pour piloter des solénoïdes, des pompes ou des éclairages puissants via une commutation High-Side.
- Convertisseurs DC-DC : Composant clé pour les régulateurs à découpage nécessitant une commutation rapide et propre.
Fiche Technique Détaillée : IRF4905 Infineon
| Paramètre | Valeur Spécifiée |
|---|---|
| Type de transistor | MOSFET Canal P |
| Tension Drain-Source (Vds) | -55 V |
| Courant de Drain (Id) continu | -74 A (@ Tc=25°C) |
| Courant pulsé (Idm) | -260 A |
| Résistance RDS(on) | 0,02 Ω (@ Vgs=-10V) |
| Tension Gate-Source Max (Vgs) | ±20 V |
| Dissipation de puissance (Pd) | 200 W |
| Boîtier | TO-220AB (3 broches) |
| Température de fonctionnement | -55 °C à +175 °C |
Commander le MOSFET IRF4905 au Maroc
Ne laissez pas votre projet à l'arrêt faute de composants de puissance. Commandez votre IRF4905 dès aujourd'hui et bénéficiez d'une livraison rapide partout au Maroc. Que vous soyez à Casablanca, Rabat ou Tanger, nous vous garantissons un composant authentique à un prix compétitif. Stock disponible immédiatement pour vos prototypes et réparations urgentes.
FAQ : Maîtriser l'utilisation du MOSFET IRF4905
Est-il possible de piloter l'IRF4905 directement avec la sortie 5V d'un Arduino ?
Non, l'IRF4905 n'est pas un MOSFET "Logic Level". Il nécessite une tension Gate-Source (Vgs) d'environ -10 V pour s'ouvrir complètement (saturation). Avec seulement 5V, le transistor reste dans sa zone linéaire (résistive), sa résistance interne augmente drastiquement, provoquant une surchauffe immédiate.
Pourquoi mon MOSFET chauffe-t-il alors que je ne tire que 5A ?
C'est souvent un problème de commande de grille (Gate). Si la tension Vgs n'est pas proche de -10 V, le MOSFET n'est pas saturé et dissipe beaucoup de chaleur. De plus, bien que noté pour 74 A (théorique), l'utilisation d'un dissipateur thermique est impérative dès que vous dépassez quelques ampères en continu.
Comment câbler l'IRF4905 pour commuter une charge sur le pôle positif (High-side) ?
Reliez la Source au pôle positif (+V) de l'alimentation et le Drain à votre charge. Pour bloquer le courant (OFF), la tension de la Gate doit égaler celle de la Source. Pour laisser passer le courant (ON), la Gate doit être abaissée d'au moins 10V par rapport à la Source (souvent via un transistor NPN intermédiaire).
Quelle est la tension maximale admissible sur la grille (Gate) ?
La limite est de ±20 V. Attention : si vous commutez du 24V ou plus, ne mettez jamais la grille directement à la masse pour l'activer, cela détruirait le composant. Utilisez un pont diviseur ou une Zener pour limiter la différence de potentiel à 12-15V.
Faut-il une protection pour piloter un moteur inductif ?
Absolument. Une diode de roue libre (type Schottky) placée en parallèle de la charge (moteur) est indispensable. Elle protège l'IRF4905 contre les pics de tension (Back-EMF) lors de l'arrêt du moteur.
Ce MOSFET est-il adapté pour le PWM haute fréquence ?
Attention, l'IRF4905 a une capacité de grille élevée (3300 pF). Pour un PWM rapide, une sortie microcontrôleur standard est trop faible. Il faut utiliser un circuit "driver" (Push-Pull) pour charger et décharger la grille rapidement et éviter la surchauffe.
