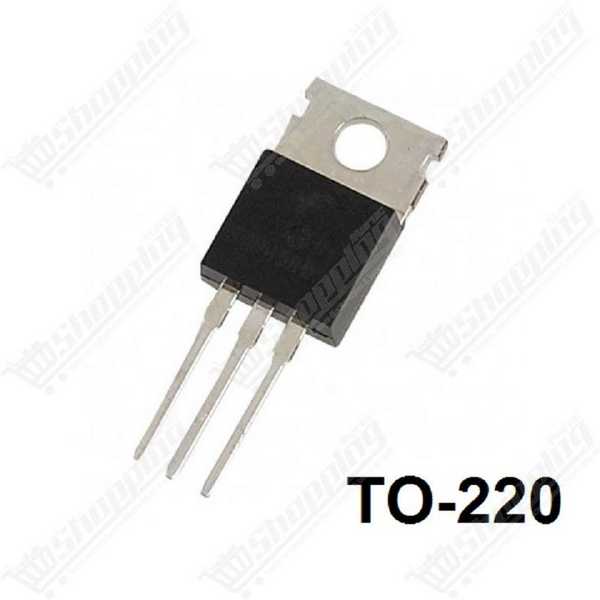

Transistor MOSFET IRF3205 Canal N 55V 110A 200W TO-220
Transistor de puissance MOSFET Canal N 55V 110A ultra-performant pour vos projets de haute commutation électrique.
- Type : MOSFET Canal N (HEXFET)
- Tension Drain-Source : 55 V
- Courant Drain : 110 A
- Résistance Rds(on) : 8.0 mΩ
- Boîtier : TO-220AB
Domptez la Haute Puissance avec le MOSFET IRF3205
Vos projets manquent de muscle ? Vous cherchez à piloter des charges lourdes sans transformer votre circuit en grille-pain ? Le MOSFET IRF3205 est la solution de choix pour les ingénieurs et makers exigeants. Oubliez les relais bruyants et les transistors bipolaires inefficaces. Grâce à sa technologie HEXFET® avancée, ce composant offre une densité de puissance exceptionnelle.
L'IRF3205 n'est pas un simple interrupteur ; c'est une autoroute pour vos électrons. Avec sa résistance interne (Rds-on) quasi inexistante, il minimise les pertes thermiques, permettant à votre système de rester froid tout en délivrant un maximum d'énergie à vos moteurs ou convertisseurs. C'est le standard industriel pour la robustesse et l'efficacité énergétique.
Performance et Robustesse du Transistor IRF3205
- Puissance brute : Capable de gérer une tension Drain-Source de 55 V et un courant continu théorique de 110 A (limité à 75 A par le boîtier pour des raisons de sécurité thermique).
- Efficacité redoutable : Une résistance à l'état passant (RDS(on)) ultra-faible de seulement 8,0 mΩ, garantissant une chute de tension minime.
- Commutation rapide : Avec un temps de montée de 101 ns, il excelle dans les applications PWM (Modulation de Largeur d'Impulsion) à haute fréquence.
- Résistance thermique : Conçu pour dissiper jusqu'à 200 W (avec refroidissement adéquat) et fonctionner jusqu'à 175 °C.
- Format standard : Boîtier TO-220AB facile à monter sur dissipateur thermique et à souder sur PCB.
Applications Concrètes : Que faire avec un IRF3205 ?
- Pilotage de Moteurs DC : Idéal pour créer des ponts en H ou contrôler la vitesse de moteurs puissants (trottinettes électriques, robots).
- Onduleurs de Puissance : Élément clé pour transformer le 12V ou 24V DC en 220V AC dans les convertisseurs de tension.
- Alimentations à Découpage (SMPS) : Parfait pour la régulation efficace dans les convertisseurs DC-DC.
- Systèmes BMS : Protection et gestion de charge pour les packs de batteries Lithium haute capacité.
- Automobile et Solaire : Commutation de charges lourdes (lampes halogènes, électrovannes) dans des environnements exigeants.
Fiche Technique Détaillée : MOSFET IRF3205
| Caractéristique | Valeur |
|---|---|
| Type de Transistor | MOSFET Canal N (Technologie HEXFET) |
| Tension Drain-Source ($V_{DSS}$) | 55 V |
| Courant de Drain Continu ($I_D$) | 110 A (Silicium) / 75 A (Boîtier) |
| Courant Pulsé ($I_{DM}$) | 390 A |
| Résistance RDS(on) max | 8.0 mΩ (@ Vgs=10V) |
| Tension de seuil Gate ($V_{GS(th)}$) | 2.0 V à 4.0 V |
| Dissipation de puissance ($P_D$) | 200 W (@ 25°C) |
| Plage de Température | -55 °C à +175 °C |
| Boîtier | TO-220AB |
Commander le MOSFET IRF3205 au Maroc
Ne laissez pas vos projets à l'arrêt faute de composants fiables. Commandez votre MOSFET IRF3205 dès maintenant et bénéficiez d'une livraison rapide partout au Maroc. Que vous soyez à Casablanca, Rabat ou Tanger, nous vous garantissons un produit authentique à un prix compétitif, disponible immédiatement en stock pour propulser vos créations électroniques.
Questions Fréquentes sur l'utilisation du IRF3205
Q1: L'IRF3205 est-il compatible avec les niveaux logiques 5V d'un Arduino ?
Pas de manière optimale. Bien qu'il commence à conduire entre 2V et 4V (Vgs th), il nécessite une tension de grille de 10V pour être pleinement saturé et atteindre sa résistance minimale (RDSon). À 5V, sa résistance interne reste élevée, ce qui provoque une surchauffe rapide sous forte charge.
Q2: Pourquoi mon MOSFET surchauffe-t-il alors que le courant de ma charge est faible ?
La surchauffe provient généralement d'une tension de commande insuffisante sur la grille (Gate). Si vous appliquez seulement 3,3V ou 5V, le transistor fonctionne dans sa zone linéaire (mode ohmique élevé) au lieu d'agir comme un interrupteur parfait. Il dissipe alors une grande partie de l'énergie sous forme de chaleur.
Q3: Est-il nécessaire d'utiliser un dissipateur thermique (radiateur) ?
Oui, dès que la puissance dissipée dépasse 1 à 2 watts. Bien qu'il soit techniquement capable de gérer 110A, cela n'est possible qu'avec un refroidissement actif extrême. Pour un usage classique sans radiateur, ne dépassez pas quelques ampères.
Q4: Puis-je piloter l'IRF3205 directement avec un Raspberry Pi (3.3V) ?
Non, c'est fortement déconseillé. La tension de 3,3V est souvent insuffisante pour garantir que le MOSFET devienne passant. Vous devez utiliser un circuit intermédiaire (driver de MOSFET ou transistor auxiliaire) pour élever le signal de commande à 10V ou 12V.
Q5: Quelle est l'utilité de la résistance entre le microcontrôleur et la grille ?
Une résistance série (typiquement 100 à 470 ohms) protège votre microcontrôleur contre les pointes de courant nécessaires pour charger la capacité de grille. Une résistance de "pull-down" (10k ohms) entre la grille et la masse est également indispensable pour forcer l'extinction du MOSFET au démarrage.
Q6: Pourquoi le MOSFET chauffe-t-il spécifiquement lors de l'utilisation du PWM ?
En mode PWM, le MOSFET bascule très souvent. À cause de sa forte capacité de grille, ces transitions ne sont pas instantanées. Si le courant de commande est trop faible, le MOSFET passe trop de temps dans sa zone de forte résistance ("pertes de commutation"). Un driver de grille dédié est recommandé pour des transitions nettes.
