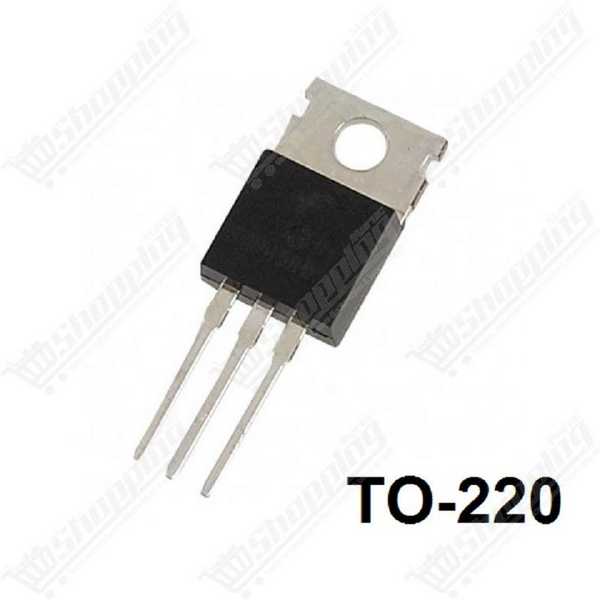

Transistor MOSFET IRF9540 Canal P 100V 23A TO-220
Transistor de puissance MOSFET IRF9540 Canal P 100V 23A en boîtier TO-220 pour vos montages électroniques exigeants.
- Type : MOSFET de Puissance Canal P (P-Channel)
- Tension Drain-Source ($V_{DS}$) : -100 V Max
- Courant de Drain ($I_D$) : -23 A Continu
- Résistance interne ($R_{DS(on)}$) : 0,117 Ω
- Technologie : HEXFET rapide et robuste
- Boîtier : TO-220AB standard à monter
Maîtrisez la Commutation Côté Haut avec le MOSFET IRF9540
Besoin de piloter une charge connectée au positif sans compliquer votre circuit de masse ? L'IRF9540 est le transistor de choix pour vos architectures électroniques exigeantes. Contrairement aux transistors classiques de type N, ce MOSFET de puissance à Canal P excelle dans la commutation "High-Side", vous permettant de contrôler l'alimentation de vos moteurs et convertisseurs avec une fiabilité exemplaire. Grâce à sa technologie HEXFET de troisième génération, il combine une vitesse de commutation fulgurante avec une robustesse certifiée contre les effets d'avalanche, le tout dans un format standard facile à intégrer.
Performances Clés du Transistor IRF9540 HEXFET
- Technologie Canal P : Idéal pour simplifier les topologies de commande où la charge doit rester reliée à la masse.
- Tension de claquage élevée : Supporte jusqu'à -100 V entre le Drain et la Source ($V_{DS}$), offrant une marge de sécurité confortable pour les systèmes 12V, 24V et 48V.
- Courant Drain Continu : Capable de piloter jusqu'à -23 A (à 25°C), assurant une transmission de puissance solide.
- Faible Résistance Interne : Avec un $R_{DS(on)}$ typique de 0,117 Ω, il minimise les pertes par conduction et l'échauffement inutile.
- Dissipation Thermique : Le boîtier TO-220AB permet de dissiper jusqu'à 140 W (avec un refroidissement adéquat).
- Robustesse : Conception "Avalanche Rated" pour résister aux pics d'énergie inattendus.
Applications Concrètes : Que faire avec ce MOSFET ?
- Gestion de puissance High-Side : Activez et désactivez l'alimentation principale de vos circuits sans couper la ligne de masse (GND).
- Ponts en H (H-Bridge) : Associez-le à des MOSFETs de type N (comme l'IRF540) pour le contrôle bidirectionnel de moteurs DC puissants.
- Protection contre l'inversion de polarité : Une solution à très faible chute de tension pour protéger vos batteries et circuits sensibles.
- Convertisseurs DC-DC : Élément clé pour les étages de commutation dans les alimentations à découpage (SMPS) et onduleurs.
- Électronique Automobile : Parfaitement adapté aux environnements 12V et 24V bruyants.
Fiche Technique Détaillée : IRF9540
| Paramètre | Valeur / Spécification |
|---|---|
| Type de Transistor | MOSFET Canal P (P-Channel) |
| Boîtier | TO-220AB |
| Tension Drain-Source ($V_{DS}$) | Max -100 V |
| Courant Drain Continu ($I_D$) | Max -23 A |
| Tension Grille-Source ($V_{GS}$) | Max ± 20 V |
| Résistance $R_{DS(on)}$ | ~0,117 Ω (à $V_{GS}$ = -10V) |
| Tension de Seuil ($V_{GS(th)}$) | -2.0 V à -4.0 V |
| Dissipation Totale ($P_D$) | 140 W - 150 W |
| Brochage (Face avant) | 1: Grille (Gate), 2: Drain, 3: Source |
Commander l'IRF9540 au Maroc
Ne laissez pas vos projets à l'arrêt faute de composants fiables. Commandez votre MOSFET IRF9540 dès aujourd'hui et bénéficiez d'une expédition rapide partout au Maroc. Que vous soyez à Casablanca, Rabat ou Tanger, nous vous garantissons un produit de qualité au prix le plus compétitif du marché, disponible immédiatement dans nos stocks.
FAQ : Résolution des Problèmes Courants avec l'IRF9540
Puis-je piloter l'IRF9540 directement avec un Arduino (5V) ?
Pas efficacement. Bien que la tension de seuil ($V_{GS(th)}$) soit basse, l'IRF9540 nécessite environ -10V sur la grille pour saturer complètement. Avec seulement 5V, il restera en zone linéaire, sa résistance interne sera élevée, et il surchauffera rapidement. Utilisez un transistor intermédiaire (driver) pour adapter le niveau de tension.
Pourquoi mon MOSFET chauffe-t-il alors que je suis sous les 23A ?
Attention aux spécifications idéales. Avec une résistance interne de 0,2 Ohm, même à 10A, le composant dissipe 20W de chaleur ($P = I^2 \times R$). Sans un dissipateur thermique (heatsink) dimensionné correctement, la puce atteindra sa température critique et brûlera, même bien en dessous de son ampérage maximal.
Comment réaliser un montage High-Side sur du 24V avec une commande 5V ?
Pour éteindre ce MOSFET Canal P, la Grille doit être au même potentiel que la Source (24V). Un signal 5V ne suffit pas à le bloquer (car $24V - 5V = 19V$, ce qui le laisse passant). Utilisez un petit transistor NPN ou un optocoupleur pour tirer la grille à la masse pour l'activer, et une résistance de pull-up reliée au 24V pour le désactiver proprement.
Pourquoi le transistor reste-t-il passant sans signal ?
C'est un classique de la "grille flottante". L'impédance de la grille est très élevée et capte les parasites environnants. Vous devez impérativement placer une résistance de rappel (pull-up pour le canal P) d'environ 10kΩ entre la Grille et la Source pour forcer l'état bloqué en l'absence de signal de commande.
Quel est le brochage exact pour ne pas se tromper ?
En regardant le composant de face (inscriptions visibles, pattes vers le bas), l'ordre est : 1 = Grille (Gate), 2 = Drain, 3 = Source. Pour un montage High-Side standard : Connectez la Source au +VCC, le Drain à votre charge, et la Grille à votre circuit de commande.
