Transistor BC546 NPN TO-92 100mA 65V
Transistor NPN BC546 haute tension 65V TO-92, idéal pour amplification audio et commutation de précision.
- Type : Transistor Bipolaire NPN
- Tension Max (VCEO) : 65V
- Courant Max (IC) : 100mA
- Boîtier : TO-92 compact
- Caractéristique : Faible Bruit
Optimisez l'Amplification et la Commutation Haute Tension avec le Transistor BC546
Besoin de gérer des tensions plus élevées sans sacrifier la pureté du signal ? Le Transistor BC546 est la solution de choix pour les électroniciens exigeants. Contrairement à ses homologues standards (comme le BC547), ce composant NPN bipolaire est spécifiquement conçu pour supporter une tension collecteur-émetteur de 65V. Cette robustesse le rend indispensable pour les circuits fonctionnant au-delà des limites classiques de 30V ou 45V. Que vous conceviez un préamplificateur audio à faible bruit ou que vous cherchiez à piloter des charges via un microcontrôleur, le BC546 allie fiabilité et performance dans un boîtier TO-92 compact.
Caractéristiques Techniques et Performance du BC546
- Haute Tension admissible : Supporte une tension VCEO allant jusqu'à 65 Volts, idéal pour les alimentations 24V ou 48V.
- Faible Bruit : Conception optimisée pour l'amplification de signaux faibles, garantissant une clarté audio supérieure.
- Courant Collecteur (IC) : Capable de gérer un courant continu de 100 mA, suffisant pour la petite commutation.
- Gain en courant (hFE) : Amplification flexible comprise entre 110 et 800 selon la classe (A, B ou C).
- Fréquence de transition : Rapide et réactif avec une fT typique de 150 MHz.
Applications Pratiques et Utilisation du Transistor NPN BC546
- Étages préamplificateurs audio : Sa caractéristique "Low Noise" nettoie vos signaux avant l'amplification de puissance.
- Pilotage de Relais 12V / 24V : Commutez des charges inductives en toute sécurité grâce à sa tenue en tension élevée.
- Amplificateurs Push-Pull : Créez des étages de sortie symétriques en le couplant avec son complémentaire PNP, le BC556.
- Conversion de niveaux logiques : Interfacez des capteurs haute tension avec des microcontrôleurs 5V ou 3.3V.
- Circuits de temporisation : Idéal pour charger/décharger des condensateurs dans des circuits analogiques précis.
Fiche Technique Détaillée : Transistor BC546

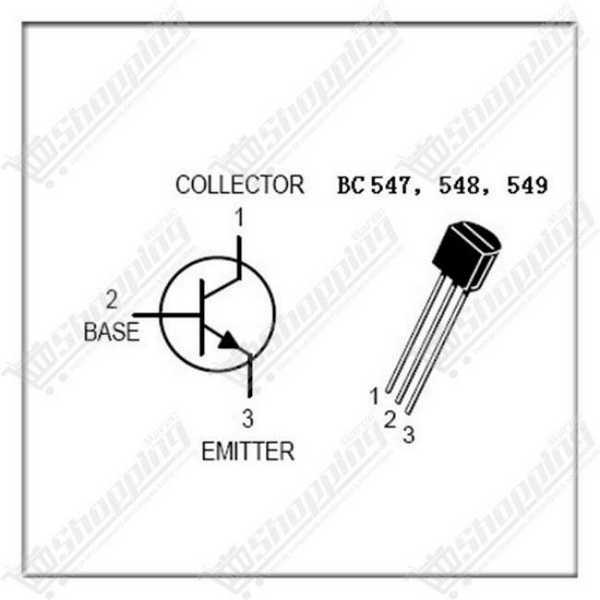

| Spécification | Valeur / Détail |
|---|---|
| Type de Transistor | Bipolaire NPN |
| Boîtier | TO-92 (Plastique) |
| Tension Max Collecteur-Émetteur (VCEO) | 65 V |
| Tension Max Collecteur-Base (VCBO) | 80 V |
| Courant Collecteur Max (IC) | 100 mA |
| Dissipation de Puissance (Ptot) | 500 mW |
| Gain (hFE) | 110 – 800 |
| Fréquence de transition (fT) | 150 MHz - 300 MHz |
| Brochage (Face plate) | 1: Collecteur, 2: Base, 3: Émetteur |
Questions Fréquentes sur le Transistor BC546 (FAQ)
Q1: Quel est le brochage (pinout) exact du BC546 en boîtier TO-92 ?
A1: En regardant la face plate du transistor (là où les inscriptions sont lisibles), les broches sont, de gauche à droite : Collecteur (C), Base (B), et Émetteur (E).
Q2: Quelle est la principale différence entre le BC546, le BC547 et le BC548 ?
A2: La différence majeure réside dans la tension maximale collecteur-émetteur (VCEO). Le BC546 est le plus robuste avec 65V, contre 45V pour le BC547 et 30V pour le BC548. Si votre circuit dépasse 30V, le BC546 est impératif.
Q3: Puis-je piloter un relais de 12V directement avec un BC546 ?
A3: Oui, tant que le courant consommé ne dépasse pas 100mA.
Q4: Quel est le transistor PNP complémentaire à utiliser avec le BC546 ?
A4: Pour des montages symétriques (comme en audio), le complémentaire PNP parfait est le BC556.
