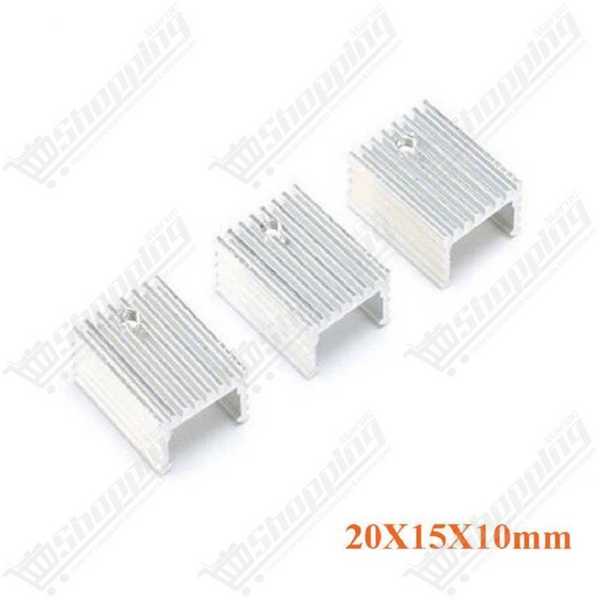

Radiateur aluminium pour TO-220 - 15x10x20mm

Maximisez la Durabilité de vos MOSFETs avec le Radiateur Aluminium 15x10x20

Vos régulateurs de tension brûlent-ils au toucher ? L'emballement thermique est l'ennemi silencieux de vos projets électroniques. Ne laissez pas une surchauffe accidentelle détruire votre travail. Le radiateur en aluminium 15x10x20 est la solution de gestion thermique compacte par excellence pour tout composant au format TO-220. Que vous poussiez un transistor dans ses derniers retranchements ou que vous stabilisiez une alimentation linéaire, ce dissipateur offre l'assurance d'un fonctionnement stable. Grâce à son alliage à haute conductivité, il extrait efficacement les calories critiques, transformant un montage instable en un système fiable et durable.

Architecture et Performance du Dissipateur Thermique TO-220

• Dimensions optimisées : Un format compact de 15 mm x 10 mm x 20 mm qui s'intègre parfaitement dans les espaces restreints sans sacrifier la performance.
• Matériau Premium : Conçu en alliage d'aluminium robuste, garantissant un échange thermique rapide entre le composant et l'air ambiant.
• Design à Ailettes : La structure profilée (généralement 6 ailettes) maximise la surface de contact avec l'air, favorisant une dissipation passive par convection naturelle.
• Fixation Sécurisée : Doté d'un trou de montage pour vis M3 et souvent équipé d'une broche de soudage (pin) pour un ancrage mécanique solide directement sur le PCB.
• Légèreté : Avec un poids plume d'environ 5 grammes, il n'ajoute aucune contrainte mécanique excessive à votre circuit imprimé.

Pourquoi intégrer ce Refroidisseur Compact dans vos Montages ?

• Protection des Régulateurs : Indispensable pour les régulateurs linéaires classiques comme le LM7805 ou le LM317 dès que la différence de tension entrée/sortie génère de la chaleur.
• Sauvegarde des Transistors : Évacue l'énergie dissipée par les MOSFETs et transistors de puissance dans les circuits de commutation ou de commande moteur.
• Stabilité Mécanique : Contrairement aux radiateurs "clip-on", ce modèle peut être soudé, évitant que le radiateur ne bouge et ne crée des courts-circuits en cas de vibrations.
• Polyvalence Audio et DIY : Idéal pour les petits amplificateurs audio classe A/B ou les alimentations de laboratoire maison où le silence (refroidissement passif sans ventilateur) est requis.

Fiche Technique Détaillée : Radiateur pour Boîtier TO-220

Commander votre Radiateur TO-220 au Maroc

Ne prenez pas le risque de griller vos composants précieux. Achetez dès maintenant votre radiateur en aluminium 15x10x20 au meilleur prix au Maroc. Nous garantissons une livraison rapide partout dans le royaume et une disponibilité immédiate en stock. C'est l'investissement le plus rentable pour la longévité de vos projets électroniques.

Questions Fréquentes sur le Refroidissement des Composants TO-220

Est-il nécessaire d'utiliser un isolant électrique avec ce radiateur ?

Oui, c'est crucial si la semelle métallique du composant (drain ou collecteur) est sous tension. Si le radiateur risque de toucher d'autres pistes ou le boîtier, utilisez impérativement un kit d'isolation (feuille de mica ou silicone + canon isolant) pour éviter les courts-circuits.

Comment fixer ce radiateur sur le composant TO-220 ?

L'assemblage standard se fait via une vis M3 et un écrou traversant le composant et le radiateur. Si le modèle possède des picots, soudez-les sur le circuit imprimé pour verrouiller la position mécanique et soulager les broches du transistor.

L'usage de pâte thermique est-il obligatoire pour ce petit format ?

Bien que non "obligatoire" pour les faibles chauffe, l'application de pâte thermique est fortement recommandée par nos experts. Elle supprime les micro-poches d'air isolantes, améliorant drastiquement le transfert thermique vers l'aluminium.

Quelle est l'orientation idéale pour un refroidissement optimal ?

Pour exploiter la thermodynamique, montez le radiateur avec les ailettes à la verticale. L'air chaud, plus léger, s'élèvera naturellement le long des rainures, aspirant de l'air frais par le bas (effet cheminée).

Ce radiateur est-il compatible avec les boîtiers TO-220F (Full Pack) ?

Tout à fait. Les boîtiers TO-220F étant entièrement plastifiés, vous gagnez du temps car l'isolation électrique est inutile (pas besoin de mica). Cependant, n'oubliez pas la graisse thermique pour faciliter le passage de la chaleur à travers le plastique.
