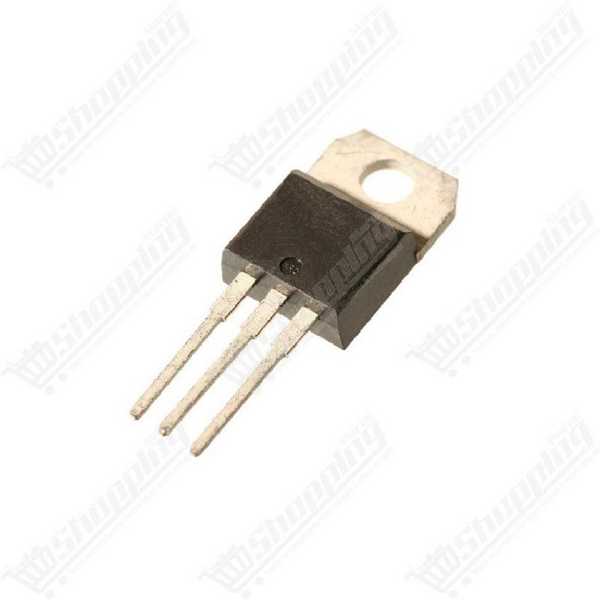

Triac BT138 600V 12A TO-220
Triac BT138-600V 12A robuste pour commutation AC et contrôle de phase en boîtier TO-220.
- Tension répétitive de pointe : 600 V
- Courant efficace (RMS) : 12 A
- Sensibilité gâchette (VGT) : 1.5 V max
- Courant de pointe non répétitif : 95 A
- Boîtier standard : TO-220AB
Contrôle de Puissance Précis avec le Triac BT138-600
Le BT138-600 est un triac à quatre quadrants passivé planaire de haute performance, logé dans un boîtier plastique TO-220AB (SOT78). Conçu spécifiquement pour la commutation bidirectionnelle de puissance et le contrôle de phase dans les environnements à courant alternatif (AC), ce composant est un choix privilégié pour les électroniciens exigeants. Grâce à sa sensibilité de gâchette optimisée, il permet une interface directe et fluide avec des microcontrôleurs et des circuits logiques de faible puissance, facilitant ainsi la conception de systèmes modernes et connectés.
Points Forts et Capacités Techniques
- Commutation Bidirectionnelle : Capable de conduire le courant dans les deux sens après déclenchement, idéal pour le courant alternatif.
- Puissance Élevée : Supporte une tension répétitive de pointe VDRM de 600 V et un courant efficace IT(RMS) de 12 A.
- Résistance aux Surcharges : Encaisse des courants de crête non répétitifs (ITSM) allant jusqu'à 95 A (20ms), assurant la fiabilité lors des démarrages de moteurs.
- Flexibilité 4 Quadrants : Offre une liberté totale de commande selon la polarité de la gâchette et des terminaux principaux.
- Immunité aux Parasites : Conçu pour résister aux variations transitoires de tension (dv/dt), évitant les déclenchements intempestifs.
- Dissipation Thermique : Le boîtier TO-220AB avec languette métallique permet un montage aisé sur dissipateur pour gérer l'échauffement.
Applications Types du BT138
- Variateurs de lumière (Dimmers) : Pour le réglage d'intensité des éclairages incandescents ou compatibles.
- Contrôle de moteurs : Régulation de vitesse pour moteurs universels (perceuses, ventilateurs, mixeurs).
- Chauffage : Contrôle précis de la température via modulation de puissance.
- Relais Statiques : Commutation silencieuse et sans usure pour remplacer les relais mécaniques.
Fiche Technique : BT138-600
| Paramètre | Valeur |
|---|---|
| Tension max (VDRM) | 600 V |
| Courant RMS (IT) | 12 A |
| Courant de pointe (ITSM) | 95 A (20ms) / 105 A (16.7ms) |
| Tension Gâchette (VGT) | 1.5 V (Max) |
| Courant Gâchette (IGT) | 5 mA à 70 mA (selon quadrant) |
| Courant de maintien (IH) | 15 mA (Typ.) / 30 mA (Max.) |
| Température de jonction | -40 °C à +125 °C |
| Boîtier | TO-220AB (SOT78) |
Conseils d'Utilisation et FAQ
Faut-il un dissipateur thermique pour utiliser le BT138 à 12A ?
Absolument. Bien que le composant supporte 12A, le boîtier TO-220 ne peut dissiper cette énergie seul sans atteindre des températures destructrices. Pour tout courant continu dépassant 1 à 2 Ampères, l'utilisation d'un dissipateur thermique (heatsink) correctement dimensionné est obligatoire.
Comment protéger le Triac des pics de tension inductifs ?
Lors du pilotage de charges inductives (comme des moteurs), il est recommandé d'ajouter un circuit Snubber (réseau RC : résistance + condensateur) en parallèle avec les terminaux principaux du Triac. Cela limite la vitesse de montée en tension (dv/dt) et prévient les réamorçages involontaires.
Puis-je commander ce Triac avec un Arduino (5V/3.3V) ?
Oui, mais jamais en connexion directe pour des raisons de sécurité électrique (isolation galvanique). Utilisez toujours un optocoupleur avec sortie Triac (comme le MOC3021 ou MOC3041) pour isoler la basse tension de votre microcontrôleur du secteur 220V.
