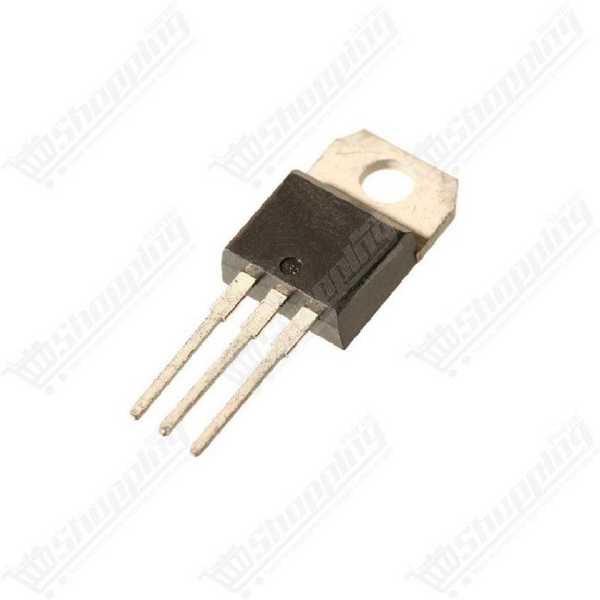

Thyristor BT151-800R 12A 800V TO-220
Thyristor SCR BT151-800R 12A 800V en boîtier TO-220 pour commutation de puissance et régulation moteur fiable.
- Tension de blocage max : 800 V
- Courant efficace (RMS) : 12 A
- Courant de surcharge (ITSM) : 120 A
- Courant de gâchette (IGT) : < 15 mA
- Boîtier : TO-220AB standard
Puissance et Précision : Le Thyristor BT151-800R 12A 800V
Le BT151-800R est un thyristor SCR (Silicon Controlled Rectifier) haute performance conçu pour les applications de commutation de puissance exigeantes. Encapsulé dans un boîtier TO-220AB robuste, il offre une fiabilité exceptionnelle grâce à sa passivation planaire. Capable de gérer des tensions allant jusqu'à 800 V et un courant continu de 12 A, ce composant est indispensable pour la conception de circuits d'allumage, la régulation de moteurs et les systèmes de protection au Maroc.
Pourquoi choisir le BT151-800R pour vos projets ?
- Haute Tension de Blocage : Avec une capacité de 800 V (VDRM/VRRM), il assure une sécurité accrue sur les réseaux 220V/240V par rapport aux modèles standards 500V ou 650V.
- Robustesse aux Surcharges : Il encaisse des pics de courant non répétitifs (ITSM) allant jusqu'à 120 A, protégeant vos circuits contre les transitoires violents.
- Sensibilité Optimisée : Son courant de gâchette (IGT) typique de 2 mA (max 15 mA) permet un pilotage aisé via des microcontrôleurs ou des circuits logiques.
- Fiabilité Thermique : Conçu pour résister aux cycles thermiques intensifs, il est idéal pour les environnements industriels ou l'électroménager.
Applications Principales
- Contrôle Moteur : Variateurs de vitesse pour outils électroportatifs et moteurs industriels.
- Systèmes d'Allumage : Circuits CDI pour motos et petits moteurs thermiques.
- Relais Statiques (SSR) : Commutation silencieuse et sans usure pour charges résistives ou inductives.
- Protection Crowbar : Dispositifs de sécurité contre les surtensions d'alimentation.
Fiche Technique : BT151-800R
| Caractéristique | Valeur Technique |
|---|---|
| Type | SCR (Thyristor) |
| Boîtier | TO-220AB (SOT78) |
| Tension Max (VDRM / VRRM) | 800 V |
| Courant RMS (IT) | 12 A |
| Courant Moyen (IT(AV)) | 7,5 A |
| Courant de Surcharge (ITSM) | 120 A (10ms) |
| Courant de Gâchette (IGT) | Typ. 2 mA (Max 15 mA) |
| Température de Jonction (Tj) | Max 125 °C |
Questions Fréquentes (FAQ)
Quel est le brochage du BT151-800R ?
Face avant (inscriptions visibles), de gauche à droite : 1. Cathode (K), 2. Anode (A), 3. Gâchette (G). La languette métallique est reliée à l'Anode.
Faut-il un dissipateur thermique ?
Oui, pour toute charge dépassant 1 à 2 Ampères en continu, il est impératif de monter le composant sur un dissipateur thermique via son boîtier TO-220 pour évacuer la chaleur et éviter la destruction.
Comment éteindre le thyristor une fois amorcé ?
En courant continu (DC), vous devez interrompre le courant d'Anode. En courant alternatif (AC), le thyristor s'éteint naturellement à chaque passage de l'onde par zéro.
