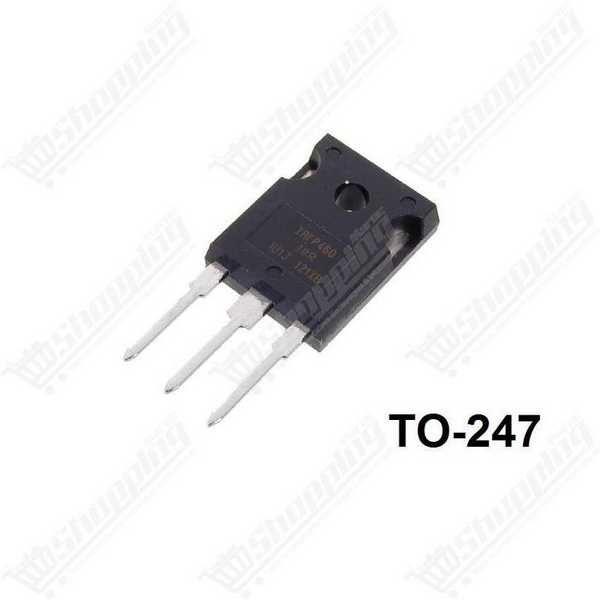

Transistor MOSFET IRFP460A Canal N 500V 20A TO-247
MOSFET de puissance N-Canal 500V 20A en boîtier TO-247 pour commutation rapide et haute efficacité énergétique.
- Tension Drain-Source : 500 V
- Courant Drain : 20 A
- Résistance RDS(on) : 0.27 Ω
- Boîtier : TO-247AC
- Dissipation : 280 W
Maîtrisez la Haute Tension avec le MOSFET IRFP460A
Vos projets de conversion de puissance manquent de souffle ? Vous cherchez à piloter des charges inductives lourdes sans transformer votre circuit en radiateur ? Le IRFP460A n'est pas un simple transistor ; c'est la clé de voûte des systèmes haute performance. Contrairement aux modèles standards, cette version "A" est optimisée pour une efficacité énergétique redoutable grâce à une charge de grille réduite. Capable de dompter jusqu'à 500 V et de délivrer 20 A en continu, ce MOSFET Canal N encapsulé dans un boîtier TO-247 robuste est la solution idéale pour les ingénieurs et les passionnés exigeant une commutation rapide et une fiabilité à toute épreuve. Ne laissez pas une résistance interne élevée brider vos conceptions.
Atouts Techniques et Performance du IRFP460A
- Commutation Ultra-Rapide : Grâce à une charge de grille (Qg) optimisée de 105 nC, ce modèle réagit deux fois plus vite que la version standard, réduisant drastiquement les pertes par commutation.
- Puissance Brute : Supporte une tension Drain-Source impressionnante de 500 V, idéale pour les onduleurs et les convertisseurs secteur.
- Efficacité Maximale : Avec une résistance à l'état passant ($R_{DS(on)}$) de seulement 0,27 Ω, il assure un passage de courant fluide avec un échauffement minimal.
- Robustesse Thermique : Dissipation de puissance allant jusqu'à 280 W, permettant de gérer les cycles d'avalanche et les pics de courant pulsé jusqu'à 80 A.
- Pilotage Simplifié : Sa faible capacitance d'entrée facilite l'intégration dans des circuits à haute fréquence sans surcharger vos drivers.
Applications Concrètes du Transistor de Puissance IRFP460A
- Alimentations à Découpage (SMPS) : Parfait pour concevoir des alimentations robustes et efficaces avec moins de dissipation thermique.
- Projets Haute Tension (DIY) : Le composant de choix pour les passionnés construisant des bobines Tesla (SSTC) ou des chauffages par induction (ZVS).
- Contrôle Moteur Industriel : Gestion précise des moteurs DC haute puissance nécessitant une réponse immédiate.
- Systèmes UPS et Onduleurs : Conversion fiable de l'énergie DC en AC pour les systèmes de secours.
- Soudage Électronique : Supporte les exigences rigoureuses des postes de soudure Inverter.
Fiche Technique Détaillée : IRFP460A
| Paramètre | Valeur Spécifiée |
|---|---|
| Type de Composant | MOSFET Canal N (Power Mesh) |
| Tension Drain-Source ($V_{DSS}$) | 500 V |
| Courant Drain Continu ($I_D$) | 20 A (@ 25°C) / 13 A (@ 100°C) |
| Courant Drain Pulsé ($I_{DM}$) | 80 A |
| Résistance $R_{DS(on)}$ | 0,27 Ω (max @ 10V) |
| Dissipation Totale ($P_D$) | 280 W |
| Tension Grille-Source ($V_{GS}$) | ± 30 V |
| Charge de Grille ($Q_g$) | 105 nC (max) |
| Temps de Montée ($t_r$) | 55 ns |

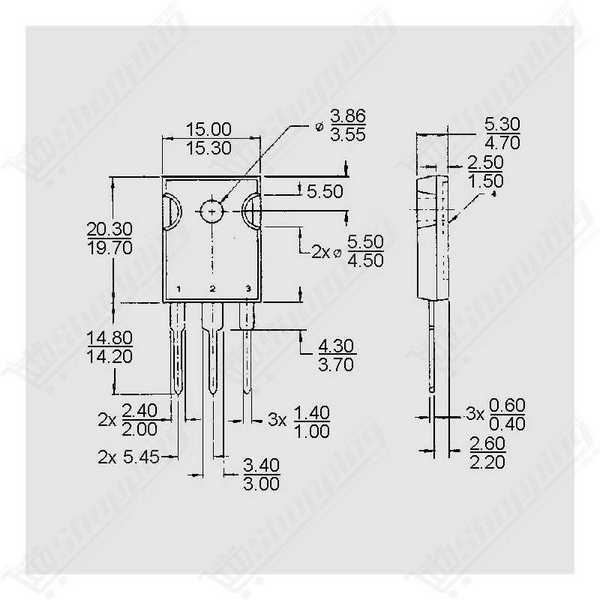

| Boîtier | TO-247AC |
Commander le IRFP460A au Maroc
Ne faites aucun compromis sur la qualité de vos composants de puissance. Commandez votre MOSFET IRFP460A dès aujourd'hui et bénéficiez d'un prix compétitif introuvable ailleurs. Nous assurons une livraison rapide partout au Maroc, de Casablanca à Tanger, pour que vos projets ne s'arrêtent jamais. Stock disponible immédiatement pour expédition.
FAQ : Questions Fréquentes sur l'Intégration du IRFP460A
Puis-je piloter l'IRFP460A directement avec un Arduino ou un ESP32 ?
Non. Bien que la tension de seuil commence à 2V, ce MOSFET nécessite une tension de grille (Vgs) d'au moins 10V pour une saturation complète. L'utilisation directe sur 3.3V ou 5V augmentera la résistance interne et fera surchauffer le composant. Utilisez un driver de MOSFET ou un transistor intermédiaire.
Quelle est la différence majeure entre l'IRFP460 standard et la version IRFP460A ?
La version "A" est une évolution technologique majeure. Elle offre une charge de grille (Qg) réduite de 50% (105 nC contre 210 nC). Cela se traduit par des commutations plus rapides, moins de chauffe et une demande en courant plus faible pour le circuit de commande.
Pourquoi mon MOSFET chauffe-t-il excessivement même avec une faible charge ?
C'est souvent un problème de pilotage. Si votre tension de grille est insuffisante (ex: 5V au lieu de 10V), le MOSFET reste en "zone linéaire". Sa résistance interne dépasse alors les 0,27 Ω prévus, transformant l'énergie en chaleur. Assurez-vous d'avoir un pilotage franc à 10V-12V.
Est-il possible de mettre plusieurs IRFP460A en parallèle ?
Oui, pour augmenter le courant supporté. Cependant, il est impératif d'ajouter une résistance de grille individuelle (10 à 22 ohms) sur chaque transistor pour éviter les oscillations parasites et de les monter sur un dissipateur thermique commun.
Comment protéger le MOSFET dans les circuits inductifs type ZVS ?
Les circuits inductifs génèrent des pics de tension dangereux. Installez une diode Zener de 15V-18V entre la grille et la source pour protéger l'oxyde de grille, et envisagez un circuit "snubber" (RC) sur le drain pour absorber les surtensions dépassant les 500V.
