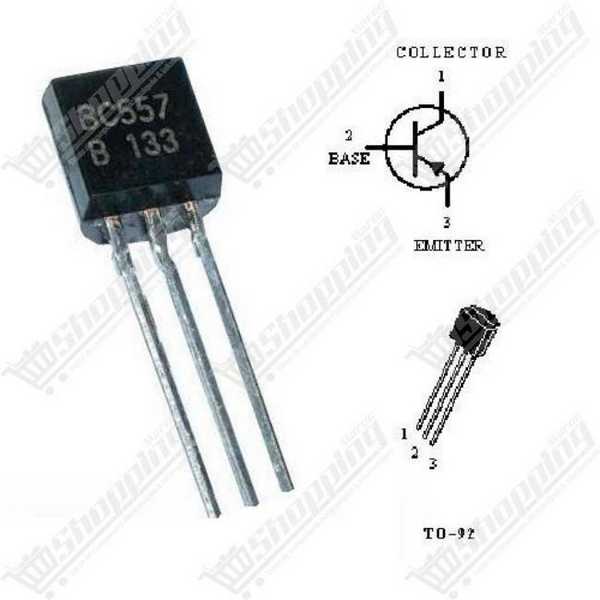

Transistor BC557 PNP 100mA 45V TO-92
Transistor bipolaire PNP BC557 polyvalent conçu pour l'amplification de signaux faibles et la commutation logique rapide.
- Type : Bipolaire PNP
- Tension Vceo : -45 V Max
- Courant Ic : -100 mA Max
- Boîtier : TO-92 Standard
- Gain (hFE) : 110 à 800
Maîtrisez vos circuits avec le Transistor BC557 PNP
Le BC557 est le transistor bipolaire PNP de référence pour vos besoins en électronique générale. Complémentaire du célèbre BC547 (NPN), ce composant est essentiel pour concevoir des architectures de commutation inversée ou des étages d'amplification de signal. Sa capacité à gérer des signaux faibles avec un facteur de bruit réduit en fait un choix privilégié pour les préamplificateurs audio et les circuits logiques. Que vous soyez en train de réparer une carte existante ou de prototyper un nouveau projet au Maroc, le BC557 assure performance et fiabilité dans un format compact.
Caractéristiques Techniques Clés
- Polarité PNP : S'active par une tension basse sur la base, idéal pour le "High-Side Switching".
- Tension de claquage : Supporte jusqu'à -45 V entre Collecteur et Émetteur ($V_{CEO}$), offrant une grande polyvalence.
- Sensibilité : Gain en courant ($h_{FE}$) compris entre 110 et 800, permettant une excellente amplification des micro-courants.
- Vitesse : Fréquence de transition atteignant 150 MHz pour les applications RF modérées.
- Standard Industriel : Boîtier TO-92 robuste et facile à souder sur PCB ou breadboard.
Applications Courantes
- Préamplification Audio : Faible bruit (2dB - 10dB) pour traiter les signaux sonores sans distorsion.
- Inversion Logique : Transforme un signal numérique haut en bas pour l'interfaçage de microcontrôleurs.
- Pilotage de Charges : Commande de LED, petits relais ou buzzers (max 100mA).
- Montage Darlington : Combinaison avec d'autres transistors pour augmenter considérablement le gain.
Fiche Technique : Transistor BC557
| Paramètre | Valeur |
|---|---|
| Type | PNP |
| Tension Collecteur-Émetteur ($V_{CEO}$) | Max -45 V |
| Courant Collecteur ($I_C$) | Max -100 mA |
| Dissipation ($P_{tot}$) | 500 mW |
| Fréquence ($f_T$) | 100 - 150 MHz |
| Boîtier | TO-92 |
| Brochage (Face plate, G à D) | 1. Collecteur | 2. Base | 3. Émetteur |
Questions Fréquentes (FAQ)
Quelle est la différence entre le BC557 et le BC547 ?
Leur polarité est opposée. Le BC557 est un PNP (courant sortant de la base, activé par le 0V), tandis que le BC547 est un NPN (courant entrant dans la base, activé par une tension positive). Ils sont souvent utilisés ensemble dans des amplificateurs "Push-Pull".
Comment identifier les broches du BC557 ?
En regardant la face plate du boîtier TO-92 avec les pattes vers le bas, l'ordre de gauche à droite est généralement : Collecteur, Base, Émetteur (C-B-E). Vérifiez toujours avec un multimètre en mode diode pour confirmer.
Puis-je remplacer un transistor 2N3906 par un BC557 ?
Oui, le BC557 est un équivalent très proche du 2N3906 pour la plupart des applications. Cependant, attention au brochage : l'ordre des pattes peut être inversé (E-B-C pour le 2N3906 vs C-B-E pour le BC557). Croisez les pattes si nécessaire lors du montage.
