Transistor NPN 2N2222 800mA 30V TO-92
Transistor NPN 2N2222 polyvalent 800mA 30V en boîtier TO-92 pour commutation et amplification de projets électroniques.
- Type : Bipolaire NPN (BJT)
- Courant continu (Ic) : 800 mA
- Tension Vceo : 30 V
- Gain (hFE) : 100 - 300
- Fréquence : 300 MHz
- Boîtier : TO-92
Le Transistor NPN 2N2222 : L'Indispensable de votre Atelier Électronique
Besoin de donner du muscle à vos projets Arduino ou Raspberry Pi ? Votre microcontrôleur est un cerveau brillant, mais il manque de force physique. Le Transistor NPN 2N2222 est la solution universelle pour combler ce fossé. Véritable "couteau suisse" de l'électronique, ce composant en boîtier TO-92 permet de piloter des charges gourmandes ou d'amplifier des signaux faibles avec une fiabilité légendaire. Que vous cherchiez à activer un relais, faire tourner un moteur ou faire clignoter une bande LED, ce transistor bipolaire est le composant de commutation par excellence pour sécuriser et dynamiser vos circuits.
Puissance et Rapidité du Transistor 2N2222
- Courant de Collecteur (Ic) : Supporte jusqu'à 800 mA en pic, idéal pour des charges moyennes que les broches I/O ne peuvent gérer.
- Tension Robuste : Tolère une tension Collecteur-Émetteur (Vceo) de 30 V, parfait pour les systèmes en 12V ou 24V.
- Commutation Haute Vitesse : Avec une fréquence de transition de 250 MHz à 300 MHz, il excelle dans les applications rapides et le PWM.
- Gain en Courant (hFE) : Amplification typique de 100 à 300, permettant de saturer le transistor avec un très faible courant de base.
- Format Compact : Boîtier plastique TO-92 facile à intégrer sur breadboard ou PCB.
Applications Pratiques : Que faire avec un 2N2222 ?
- Pilotage de Relais : Agit comme un interrupteur numérique pour activer des circuits de puissance isolés.
- Contrôle de Moteurs DC : Parfait pour la régulation de vitesse via PWM (Pulse Width Modulation) sur des petits moteurs.
- Conversion de Niveaux Logiques : Permet de faire communiquer un capteur 5V avec un microcontrôleur 3.3V (et vice versa).
- Amplification Audio : Utilisation en pré-amplificateur pour les petits signaux audio grâce à sa faible distorsion.
- Commande de LED de Puissance : Pilotez des séries de LED sans risquer de griller votre processeur.
Fiche Technique Détaillée : Transistor Bipolaire 2N2222
| Caractéristique | Valeur Spécifiée |
|---|---|
| Type de Transistor | NPN Bipolaire (BJT) |
| Boîtier | TO-92 (Plastique) |
| Tension Max Collecteur-Émetteur ($V_{CEO}$) | 30 V |
| Courant Max Collecteur ($I_C$) | 800 mA (600mA recommandé en continu) |
| Dissipation de Puissance ($P_D$) | 625 mW |
| Gain DC ($h_{FE}$) | 100 - 300 (Typique) |
| Tension de Saturation ($V_{CE(sat)}$) | ≤ 1.0 V (à 500mA) |
| Fréquence ($f_T$) | 300 MHz (Min 250 MHz) |

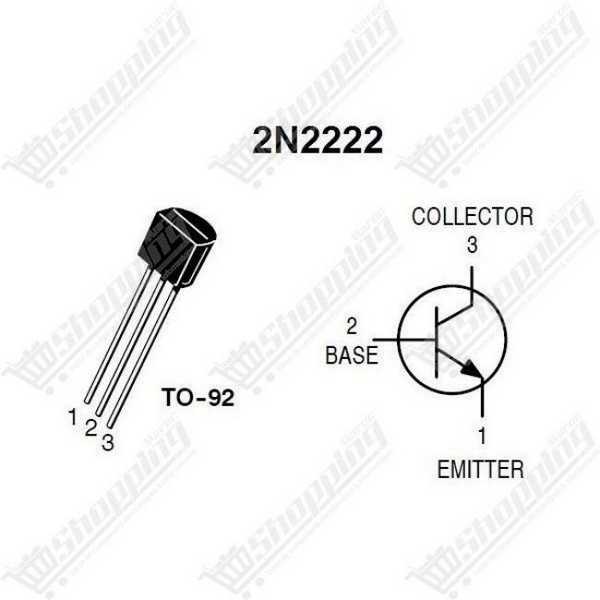

| Brochage (Face plate) | 1: Émetteur, 2: Base, 3: Collecteur |
Commander le Transistor 2N2222 au Maroc
Ne laissez pas un manque de composants bloquer votre créativité. Commandez dès aujourd'hui vos transistors 2N2222 et bénéficiez d'une livraison rapide partout au Maroc. Nous proposons ce standard de l'industrie à un prix ultra-compétitif, disponible immédiatement en stock. C'est le composant qu'il faut toujours avoir en quantité dans ses tiroirs pour le prototypage rapide et la réparation.
FAQ : Résoudre vos problèmes avec le Transistor 2N2222
Pourquoi mon transistor 2N2222 ne fonctionne-t-il pas alors que mon câblage semble bon ?
C'est souvent une question de brochage. Attention aux variantes : si le 2N2222 métallique et le PN2222 plastique sont souvent en E-B-C, la version P2N2222 inverse le collecteur et l'émetteur (C-B-E). Vérifiez toujours la datasheet spécifique de votre lot ou testez avec un multimètre.
Comment calculer la résistance de base pour un Arduino ?
Pour utiliser le 2N2222 en interrupteur (saturation), visez un courant de base ($Ib$) d'environ 1/10 du courant de charge. Formule : $R = (Vin - 0,7V) / Ib$. Pour piloter 100mA avec 5V, une résistance entre 470 Ohms et 1k Ohm est idéale.
Le 2N2222 peut-il vraiment supporter 800mA en continu ?
Théoriquement oui, mais pratiquement non. Le boîtier TO-92 dissipe mal la chaleur. Au-delà de 500mA en continu, il risque de surchauffer. Les 800mA sont acceptables pour des impulsions brèves, mais prévoyez une marge de sécurité pour la longévité du composant.
Pourquoi faut-il une diode de roue libre avec ce transistor ?
Si vous pilotez une charge inductive (relais, moteur), l'arrêt du courant crée un pic de tension inverse destructeur. Une diode (comme la 1N4007) placée en parallèle de la charge est obligatoire pour protéger la jonction du transistor contre ces surtensions.
Est-il compatible avec les microcontrôleurs 3.3V (ESP32, Raspberry Pi) ?
Absolument. Cependant, comme la tension de commande est plus basse (3.3V contre 5V), vous devrez réduire la valeur de la résistance de base pour garantir que le transistor s'ouvre complètement (saturation) et éviter qu'il ne chauffe inutilement.
