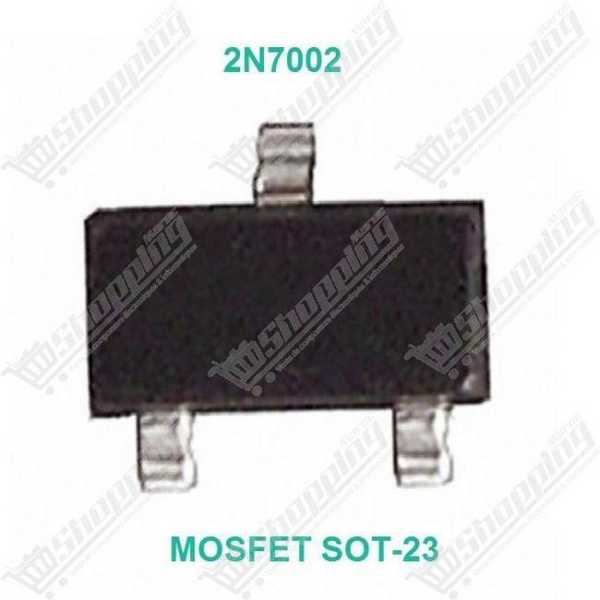

Transistor MOSFET 2N7002 Canal N 60V 300mA SOT-23
Transistor MOSFET 2N7002 SOT-23 compact pour commutation rapide et adaptation de niveaux logiques en électronique.
- Tension Drain-Source : 60V Max
- Courant de Drain : 300mA Continu
- Boîtier : SOT-23 (SMD)
- Vitesse : Temps de montée ~7ns
- Compatibilité : Logique 3.3V et 5V
Optimisez vos Circuits SMD avec le MOSFET 2N7002
Besoin de miniaturiser vos conceptions sans sacrifier la fiabilité de commutation ? Le MOSFET 2N7002 est la réponse incontournable pour l'électronique moderne au Maroc. Oubliez les composants traversants encombrants ; ce transistor à effet de champ en boîtier SOT-23 est le standard industriel pour piloter des charges avec précision. Idéal pour servir d'interface entre vos microcontrôleurs basse tension et des périphériques plus gourmands, le 2N7002 allie une empreinte minuscule à une efficacité redoutable pour la conversion de niveau logique et la gestion de petits signaux.
Performance et Spécifications du Transistor 2N7002
- Tension Drain-Source (Vds) robuste : Capable de supporter jusqu'à 60V, offrant une marge de sécurité confortable pour la plupart des projets DIY et industriels.
- Courant de Drain (Id) : Gère un courant continu de 300mA (et jusqu'à 800mA en impulsion), parfait pour les relais et petites charges.
- Compatibilité Logique Totale : Avec une tension de seuil (Vgs) démarrant à 1.0V, il se pilote directement via Arduino, ESP32 ou Raspberry Pi.
- Rapidité d'exécution : Un temps de montée ultra-court d'environ 7 ns, rendant ce MOSFET excellent pour la commutation haute fréquence.
- Faible résistance Rds(on) : Typiquement entre 2.5Ω et 5.0Ω, assurant une dissipation thermique minimale dans son format compact.
Applications Pratiques : Pourquoi choisir le 2N7002 ?
- Adaptation de Niveaux (Level Shifting) : Indispensable pour connecter des capteurs 3.3V à des systèmes 5V (comme l'I2C bidirectionnel).
- Pilotage de Périphériques : Contrôle efficace de LEDs, petits moteurs DC et relais depuis une simple broche GPIO.
- Projets IoT et Portables : Sa faible charge de grille et son boîtier SMD SOT-23 économisent de l'espace et de l'énergie sur vos PCB.
- Commutation de Signaux : Idéal pour les circuits de télécommunication et le traitement de signal grâce à sa haute impédance d'entrée.
Fiche Technique Détaillée : MOSFET 2N7002
| Caractéristique | Valeur |
|---|---|
| Type de Transistor | MOSFET Canal N |
| Boîtier (Package) | SOT-23 (Surface Mount) |
| Tension Drain-Source (V_DSS) | Max 60 V |
| Courant de Drain Continu (I_D) | 300 mA (0.3 A) |
| Tension Grille-Source (V_GSS) | ±20 V (Continu) |
| Tension de Seuil (V_GS(th)) | 1.0 V à 2.5 V |
| Dissipation de Puissance (P_D) | 350 mW |
| Température de Fonctionnement | -55°C à +150°C |
Commander le 2N7002 au Maroc
Ne laissez pas un manque de composants freiner votre production. Commandez dès aujourd'hui votre lot de MOSFET 2N7002 et bénéficiez d'une livraison rapide partout au Maroc. Que vous soyez à Casablanca, Rabat ou Tanger, nous vous garantissons un stock disponible immédiatement et un prix compétitif pour vos prototypes comme pour vos séries de production.
FAQ : Tout savoir sur l'utilisation du 2N7002
Q1 : Le 2N7002 est-il compatible avec les microcontrôleurs 3,3V et 5V ?
Absolument. C'est un MOSFET dit "logic level". Sa tension de seuil de grille (Vgs(th)) est typiquement comprise entre 1V et 2,5V, ce qui permet un pilotage direct et fiable depuis les broches GPIO d'un Arduino, d'un ESP32 ou d'un Raspberry Pi.
Q2 : Quelle est la différence majeure entre le 2N7000 et le 2N7002 ?
Le 2N7002 est la version SMD (montage en surface) en boîtier SOT-23, tandis que le 2N7000 est en boîtier traversant TO-92. Leurs spécifications électriques sont quasi identiques, mais le 2N7002 est conçu pour la miniaturisation des PCB.
Q3 : Comment identifier le brochage du boîtier SOT-23 ?
Vu de dessus : Pin 1 (bas-gauche) = Grille (Gate), Pin 2 (bas-droite) = Source, et Pin 3 (haut-milieu) = Drain. Vérifiez toujours votre datasheet avant le soudage.
Q4 : Pourquoi mon MOSFET chauffe-t-il avec une faible charge ?
Le boîtier SOT-23 a une dissipation thermique limitée (max 350mW). Si la tension de grille est trop proche du seuil (ex: 2.5V), la résistance interne Rds(on) augmente, créant un effet Joule immédiat. Assurez-vous de bien saturer la grille.
Q5 : Est-il adapté pour piloter des relais ?
Oui, c'est une application courante. Cependant, il est impératif d'ajouter une diode de roue libre en parallèle de la bobine du relais pour protéger le 2N7002 des pics de tension inductifs.
Q6 : Dois-je ajouter des résistances sur la Grille ?
Oui. Une résistance série (100Ω - 1kΩ) limite les oscillations parasites, et une résistance de rappel à la masse (pull-down de 10kΩ) est cruciale pour éviter les états indéterminés (flottants) au démarrage.
