Transistor MOSFET BS170 Canal N 60V 500mA TO-92
Ce transistor MOSFET BS170 Canal N offre une commutation rapide et efficace pour vos projets électroniques.
- Type : MOSFET Canal N (Enrichissement)
- Tension Drain-Source : 60 V
- Courant de Drain : 500 mA
- Boîtier : TO-92 compact
- Compatibilité : Niveaux logiques TTL/CMOS
Maîtrisez la commutation rapide avec le MOSFET BS170
Vos circuits logiques manquent de punch pour piloter vos actionneurs ? Passez à la vitesse supérieure. Le BS170 n'est pas qu'un simple transistor ; c'est la solution idéale pour interfacer vos microcontrôleurs basse puissance avec le monde réel. Conçu avec la technologie DMOS haute densité, ce MOSFET à canal N offre une alternative robuste aux transistors bipolaires classiques. Il élimine le besoin de courant de base constant, réduisant ainsi la consommation globale de vos projets tout en garantissant une commutation ultra-rapide. Que ce soit pour piloter des relais, des moteurs ou des matrices de LED, le BS170 assure une transition nette et efficace, minimisant les pertes thermiques grâce à sa faible résistance à l'état passant.
Performances de commutation du Transistor BS170
- Puissance de commande : Capable de gérer un courant de drain continu de 500 mA, idéal pour les charges moyennes.
- Tension robuste : Supporte une tension Drain-Source ($V_{DSS}$) allant jusqu'à 60 V, offrant une marge de sécurité confortable.
- Vitesse éclair : Des temps d'activation et de désactivation ultra-courts de 7 ns (typique), parfaits pour le PWM haute fréquence.
- Efficacité énergétique : Une résistance $R_{DS(on)}$ optimisée (typique 1,2 $\Omega$) pour réduire la chute de tension.
- Compatibilité logique : S'active avec une tension de grille ($V_{GS}$) compatible avec les niveaux TTL et CMOS.
Pourquoi choisir le BS170 pour vos projets électroniques ?
- Interface Microcontrôleur : Idéal pour agir comme "muscle" derrière un Arduino ou un PIC pour piloter des charges inductives.
- Contrôle Moteur : Parfait pour la modulation de largeur d'impulsion (PWM) sur de petits servomoteurs ou ventilateurs DC.
- Pilote de LED : Gérez des chaînes de LED ou des éclairages de puissance modérée sans surchauffer votre logique de commande.
- Remplacement du 2N7000 : Offre un courant admissible plus élevé (500mA vs 200mA), attention toutefois au brochage inversé.
- Audio et Signal : Utilisable dans les étages d'amplification de petit signal grâce à sa linéarité et sa faible capacité d'entrée.
Fiche Technique Détaillée : MOSFET BS170
| Paramètre | Valeur / Spécification |
|---|---|
| Type | MOSFET Canal N (Mode enrichissement) |
| Boîtier | TO-92 (Traversant) |
| Tension Drain-Source ($V_{DSS}$) | 60 V |
| Courant de Drain continu ($I_D$) | 500 mA (0,5 A) |
| Courant de Drain pulsé ($I_{DM}$) | Max 1200 mA |
| Tension de seuil Gate ($V_{GS(th)}$) | 0,8 V (min) à 3,0 V (max) |
| Résistance $R_{DS(on)}$ | Typique : 1,2 $\Omega$ | Max : 5,0 $\Omega$ |
| Dissipation de puissance ($P_D$) | 830 mW |
| Temps de commutation ($t_{on}$/$t_{off}$) | 7 ns (Typique) |

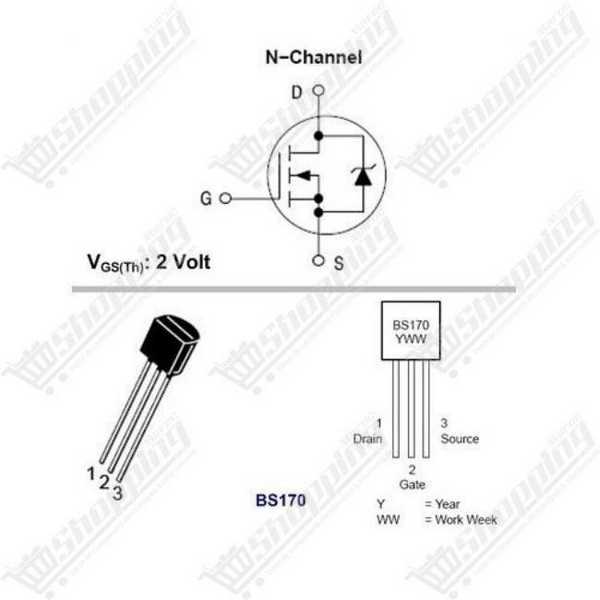

| Brochage (Face plate, broches vers le bas) | 1: Drain | 2: Gate | 3: Source |
Commander le BS170 au Maroc
Ne laissez pas un composant manquant bloquer votre prototype. Commandez votre MOSFET BS170 dès aujourd'hui et profitez d'une disponibilité immédiate. Nous assurons une livraison rapide partout au Maroc, de Casablanca à Tanger, avec un tarif compétitif garantissant le meilleur rapport qualité/prix pour vos réparations et créations électroniques.
Questions Fréquentes sur l'utilisation du BS170 (FAQ)
Quel est le brochage (pinout) exact du BS170 en boîtier TO-92 ?
La confusion est fréquente ! En regardant la face plate du composant avec les broches vers le bas, l'ordre est Drain (1), Grille (2) et Source (3). Notez bien que c'est l'inverse de son cousin le 2N7000 (qui est Source-Grille-Drain). Une inversion empêchera votre circuit de fonctionner.
Le BS170 est-il compatible avec les signaux logiques 3,3V (ESP32 / Raspberry Pi) ?
C'est possible, mais marginal. La tension de seuil ($V_{GS(th)}$) peut monter jusqu'à 3 V. Avec une commande en 3,3V, le MOSFET risque de ne pas saturer complètement, augmentant sa résistance interne ($R_{DS(on)}$) et provoquant une surchauffe. Pour du 3,3V strict, privilégiez un MOSFET "Logic Level" dédié ou assurez-vous de vos calculs thermiques.
Pourquoi ma charge reste-t-elle allumée même si la commande est à 0V ?
C'est le symptôme classique d'une inversion entre le Drain et la Source. Le BS170 possède une diode intrinsèque (body diode). Si vous le branchez à l'envers, cette diode conduit le courant en permanence, ignorant totalement l'état de la grille.
Peut-on réellement tirer 500mA avec ce transistor ?
Théoriquement oui, mais pratiquement, prudence. À 500 mA, la résistance interne (jusqu'à 5 $\Omega$) génère de la chaleur. Le boîtier TO-92 ne pouvant dissiper que 830 mW, nous conseillons de limiter le courant continu à 200-300 mA pour garantir la fiabilité à long terme.
Quelle est la différence majeure entre le BS170 et le 2N7000 ?
Le BS170 est plus puissant (500 mA contre 200 mA pour le 2N7000). Cependant, le piège réside dans le brochage qui est inversé. Ils ne sont pas directement interchangeables sur un PCB existant sans tordre les pattes pour croiser le Drain et la Source.
Comment protéger le BS170 dans mon circuit ?
Pour une fiabilité maximale, insérez une résistance de grille (100-470 $\Omega$) pour limiter l'appel de courant vers le microcontrôleur, et surtout, ajoutez une résistance de pull-down (10 k$\Omega$) entre la Grille et la Source. Cela empêche le MOSFET de s'activer tout seul à cause de l'électricité statique si la broche de commande est flottante.
